Китайская академия наук Шанхай Тематическое исследование проекта лабораторного объекта для животных: конверт чистой комнаты и интерфейсы управления окружающей средой

Тематическое исследование проекта | Лабораторный объект для животных

Китайская академия наук Шанхай Тематическое исследование проекта лабораторного объекта для животных: конверт чистой комнаты и интерфейсы управления окружающей средой

Проект Wonclean для лабораторного животного объекта Шанхайской китайской академии наук, сосредоточенный на стенных панелях чистых комнат, дверях чистых комнат, контролируемых коридорах, интерфейсах оборудования и видимом мониторинге окружающей среды.

Система стены чистой комнаты панели чистой комнаты двери чистой комнаты коробка прохода

Лабораторные помещения для животных не являются обычными чистыми комнатами. Они должны поддерживать благосостояние животных, надежность исследований, безопасность оператора, контролируемый поток персонала, контролируемую передачу материалов и ежедневную санитарию. В этом проекте по созданию объекта для животных Шанхайской китайской академии наук конверт чистой комнаты рассматривался как интегрированная инженерная система, а не как коллекция изолированных панелей и дверей.

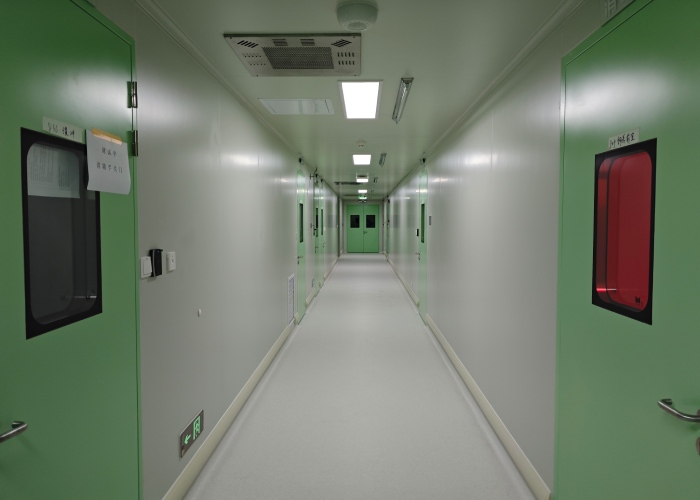

Китайская академия наук Шанхай лабораторное животное объект чистый коридор с чистой комнаты стенные панели двери и видные окна
Фото проекта. Контролируемый коридор для животных с настенными панелями чистой комнаты, дверями чистой комнаты, окнами для просмотра, воздушной решеткой для возвращения и интерфейсами обслуживания потолка.

Снимок проекта

Пакет многодисциплинарных животных

Просмотренная папка проекта идентифицирует проект Шанхайской китайской академии наук с чертежами лабораторной комнаты для животных, документацией комнаты для животных в Южном здании 2, данными о производстве стенных панелей, данными о дверях чистой комнаты и более широким пакетом CAD, охватывающим архитектуру, процессы, электричество, электроснабжение / HVAC, водоснабжение и дренаж, пожарную защиту и

Подтвержденные факты проекта из проверенных местных файлов и фотографий сайта.
Пункт Подтвержденная деталь Инженерная ценность
Тип проекта Проект лабораторного объекта для животных / комнаты для животных в Шанхае. Требует чистых комнат, контролируемого доступа, скоординированных коммунальных услуг и контроля за окружающей средой.
Площадь здания в файлах проекта Южное здание 2 рисунки животной комнаты; 7F-9F документация стенной панели, связанная с комнатой для животных. Отображает многоэтажный проект, а не отдельную изолированную комнату.
Система стены 50 мм ручной очистки панелей с 0,5 + 0,5 мм индивидуального бело-серого стального листа, указанного в пересмотренном расписании панелей. Поддерживает очищаемые стены, скоординированные размеры панелей и повторяемую установку в контролируемых зонах для животных.
Контроль доступа Двери чистой комнаты, окна наблюдения, воздушный душ / интерфейсы входа персонала и графики дверей присутствуют в файлах проекта или фотографиях сайта. Помогает отделить чистые коридоры, комнаты, поддерживающие пространства и трансферные пути.
Экологический мониторинг На фото сайта показаны поля прямого мониторинга дифференциала давления, изменений воздуха, потока подачного/выхлопного воздуха, температуры и влажности. Поддерживает оперативную видимость состояния комнаты и балансирование HVAC.

Конверт чистой комнаты

Почему животные нужны больше, чем гладкие стены

Стенные панели в помещениях для животных должны терпеть повторное стирание, дезинфекцию, удары от тележки и клеточного оборудования, а также частое движение на дверях и углах. В пересмотренном графике панелей для этого проекта перечислены 50 мм ручной очистки панелей с конструкцией цветного стального листа 0,5 + 0,5 мм. Важной инженерной точкой является не только толщина панели; именно так панели соединяются с дверями, полами, потолками, воздушными решетками и сервисными проникновениями.

Для объекта для лабораторных животных чистота и обслуживание защищают условия исследования. Система стен должна уменьшать борбы, открытые поглощающие края и неконтролируемые пробелы. Углы, подножки, окна для наблюдения и дверные рамки должны быть спланированы вместе, потому что эти интерфейсы становятся первыми местами, где проверяются качество чистки и целостность помещения.

Этот проект следует той же логике, которую Wonclean использует для проектов контролируемых чистых комнат: координируйте конверт перед установкой, чтобы полевые команды не нуждались в импровизации вокруг оборудования комнаты, воздушных терминалов или точек контроля доступа.

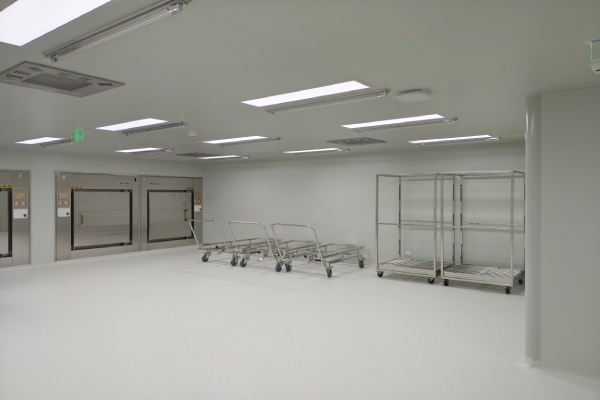

Интерьер лабораторной комнаты для животных с потолковыми панелями чистой комнаты для освещения разъемов воздуха и переносными тележками из нержавеющей стали
Фото проекта. Поддержка помещения для животных, показывающая очищаемые стенные и потолковые поверхности, освещение, выходы воздуха и переносные тележки из нержавеющей стали.

Контроль потока

Отдельные маршруты персонала, животных, материалов и отходов

В Руководство по уходу и использованию лабораторных животных подчеркивает, что окружающая среда объекта должна способствовать уходу за животными, санитарии и надлежащей эксплуатации. С инженерной точки зрения это означает, что размещение помещений, маршруты передачи и места дверей должны соответствовать тому, как животные, клетки, постельное белье, кормы, чистые материалы и отходы перемещаются через объект.

Роль Wonclean в таком проекте заключается в том, чтобы конверт чистой комнаты работал с этим потоком. Двери чистых комнат и окна наблюдения помогают персоналу контролировать комнаты без ненужного входа. Пропускные ящики или интерфейсы передачи помогают перемещать материалы, не превращая каждый вход в комнату в точку движения. Интерфейсы воздушного душа и входа персонала могут помочь контролировать перенос частиц там, где это требуется для оценки риска проекта.

На фотографиях проекта показаны контролируемые коридоры с дверями комнат, окнами для просмотра и воздушными интерфейсами. Эти элементы следует интерпретировать как часть стратегии контроля за маршрутами, а не как украшение.

Зона поддержки стерилизации и передачи лабораторных животных с панелями чистой комнаты и оборудованием из нержавеющей стали
Фото проекта. Зона поддержки с панелями чистой комнаты и оборудованием, связанным с передачей, для рабочих процессов обработки материалов и клеток.

HVAC и мониторинг

Комнаты для животных зависят от видимого давления, потока воздуха, температуры и контроля влажности

Для объектов для животных, HVAC - это не только система комфорта. Он поддерживает отношения давления, контроль запаха, температурную стабильность, стабильность влажности и разделение между функциональными зонами. На фотографиях проекта показана панель мониторинга окружающей среды с полями для дифференциала давления, изменений воздуха, потока подачного воздуха, потока выхлопного воздуха, температуры и влажности.

Отображаемые значения экрана являются чтениями сайта-фотографии, а не универсальной спецификацией. Инженерный урок более важен: объекты для животных должны сделать критические параметры помещения видимыми для операторов, чтобы аномальные условия давления или потока воздуха могли быть быстро обнаружены.

ISO 14644-4 актуально, когда проект включает в себя дизайн, строительство и логику запуска в стиле чистой комнаты. Окончательное принятие по-прежнему должно основываться на URS владельца, местном коде, требованиях к лабораторным животным и записях о вводе в эксплуатацию.

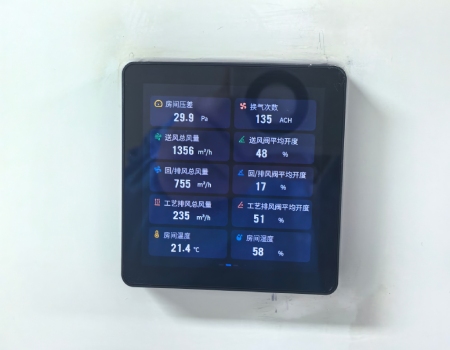

Панель мониторинга окружающей среды лабораторных животных, показывающая изменения температуры и влажности воздушного потока с дифференциальным давлением
Фото проекта. Экран мониторинга окружающей среды, показывающий давление в помещении, ACH, поток подачного/выхлопного воздуха, поля температуры и влажности.

Логика доставки

Доставка панели и двери должна следовать пакету рисунка

Набор файлов проекта включает в себя специальные чертежи комнаты для животных, графики стенных панелей и документацию о дверях чистой комнаты. Такая координация имеет важное значение, поскольку комнаты животных часто объединяют в себе множество интерфейсов в компактном пространстве: двери чистых комнат, окна для наблюдения, потолковые терминалы, освещение, решетки для возвращения с низкой стеной, тележки, оборудование для стерилизации и устройства мониторинга комнаты.

Панельная система не может быть обработана отдельно от графика дверей или плана HVAC. Если во время установки перемещается обратная решетка, каялка двери, коробка прохода или устройство мониторинга, то могут быть затронуты отношения между доступом к чистке и давлением.

Поэтому ценность проекта Wonclean заключается в поставке пакета стен и дверей чистой комнаты, который может быть проверен на чертежах до установки на объекте. Для лабораторных комнат для животных это снижает риск резки на поле, открытых соединений и несоответствия герметизации.

Проверка технических фактов

Что подтверждает это тематическое исследование

  • Папка проекта идентифицирует проект лабораторного объекта для животных / комнаты для животных Шанхайской китайской академии наук.
  • Пакет рисунков включает файлы CAD, связанные с комнатой для животных в Южном здании 2, включая размеры комнаты для животных и ссылки на рисунки комнаты для животных в Южном здании 2 7F-9F.
  • Рассмотренный график стенных панелей идентифицирует 50 мм ручной очистки панелей с конструкцией бело-серого стального листа 0,5 + 0,5 мм.
  • Документы по изготовлению / расчету дверей чистой комнаты, чистых противопожарных дверей и панелей присутствуют в папке проекта, но в этой статье не публикуются конфиденциальные количества или контрактные стоимости.
  • Значения экологического мониторинга, видимые на фотографии объекта, рассматриваются как сфотографированные эксплуатационные показания, а не как универсальные критерии проектирования.
  • Эта статья не требует окончательной классификации помещения, вида животного, уровня биобезопасности, статуса SPF или статуса аккредитации; эти элементы требуют удостоверения владельцем и нормативных записей.

Ссылки на технические стандарты

Источники для обзора во время инженерии животных

Часто задаваемые вопросы

Часто задаваемые вопросы о проекте лабораторного объекта для животных

Что отличает объект для животных от общей чистой комнаты?

Предприятие для животных должно поддерживать благосостояние животных, санитарию, контролируемый поток персонала и материалов, контроль запахов и стабильные экологические параметры. Панели и двери чистых комнат являются частью этой операционной системы.

Какая информация о стенной панели была подтверждена для этого проекта?

В пересмотренном графике стенных панелей определены 50-мм ручной очистки с конструкцией бело-серого стального листа 0,5 + 0,5 мм для сферы охвата объекта для животных.

Почему контроль давления и потока воздуха важен в комнатах для животных?

Давление, изменение воздуха, поток воздуха и выхлопный воздух помогают поддерживать контроль направления между комнатами и коридорами. Мониторинг облегчает идентификацию аномальных условий для операторов.

Подтверждает ли это тематическое исследование статус SPF или классификацию биобезопасности?

Нет. Фотографии и производственные документы показывают инженерные особенности, но статус SPF, уровень биобезопасности или окончательная классификация должны быть подтверждены валидацией владельца и нормативной документацией.

Поддержка проекта Wonclean

Планируете лабораторное животное или контролируемое исследовательское пространство?

Wonclean поддерживает лабораторные объекты для животных, чистые комнаты для исследований и контролируемые комнаты с настенными панелями чистых комнат, потолковыми системами, дверями, окнами для наблюдения, коробками для проходов, воздушными душами и координацией рисунков на уровне проекта.

Для нового проекта объекта для животных поделитесь списком комнат, схемой потока, концепцией давления, требованиями к очистке, графиком дверей, базой HVAC и макетом оборудования, чтобы конверт мог быть скоординирован до производства.
