Спецификации панелей чистой комнаты: толерантность толщины, точки укрепления и проверки приема сайта

Спецификации панелей чистой комнаты должны сделать больше, чем назвать тип стенной панели. Они должны определить, как будет построена, проверена и обслуживается система стен чистой комнаты: толерантность толщины панели, плоскость поверхности, положения армировки, детали открытия, уплотнение соединений и проверки приема, используемые до передачи.

спецификации панелей чистой комнаты Система стены чистой комнаты стенные системы чистой комнаты

Многие проблемы с чистой комнатой похожи на проблемы с установкой, но они начинаются ранее в спецификации. Если на чертеже не определены требования к допустимости, усилению и проверке, команда по объекту должна сделать выводы во время установки. Это рисковано, когда в комнате позже будут находиться двери, окна, коробки для прохождения, решетки для возвращения, розетки, процессные коммунальные услуги и потолковые интерфейсы.

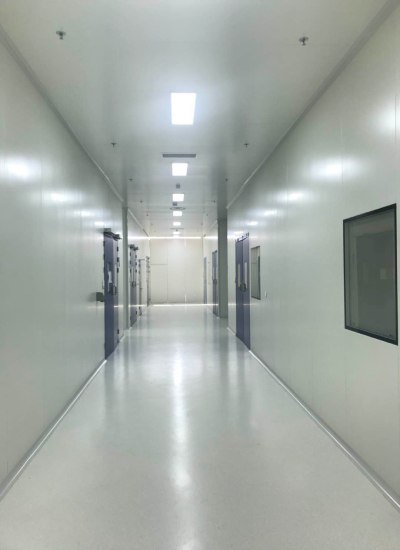

Wonclean реальная фотография проекта коридора чистой комнаты с непрерывными стенными панелями, потолковыми панелями, окнами для наблюдения и дверями чистой комнаты
Wonclean настоящий проект фото. Коридор показывает, были ли стенные панели, двери, окна, элементы управления и сервисные пункты скоординированы до установки.

Спецификация Сфера применения

Полезная спецификация описывает готовую стену, а не только панель

Системы стен чистых комнат включают в себя панели, профили, герметики, двери, окна, воздушные решетки, потолковые соединения, половые соединения и сервисные проникновения. Узкая спецификация покупки может включать только толщину панели и материал поверхности. Лучшая спецификация проекта объясняет, как эти компоненты работают вместе после установки.

Например, 50-мм-панель и 75-мм-панель могут быть подходящими в комнате с низким воздействием, но правильный выбор меняется, когда стена несет тяжелое окно, коробку для прохождения, закрытую дверь или будущие коммунальные открытия. Поэтому спецификации панелей чистой комнаты должны определять стенные зоны, которые нуждаются в опорных пластинах, стальных вставках или более прочной раме.

Wonclean обычно рассматривает макет стены как системный рисунок. Это облегчает резервирование армировки, выравнивание отверстий и уменьшение поздних изменений места.

Толерантность

Толерантность толщины и плоскость влияют на двери, окна и уплотнения

Толерантность толщины панели легко упустить из виду, потому что стена чистой комнаты может выглядеть гладкой с расстояния. На месте небольшие отклонения могут повлиять на выравнивание дверной рамы, давление окнной рамы, сжатие уплотнения, угольный профиль и прямость длинных коридоров. Если стена не плоская, следы чистки и визуальные волны также становятся более очевидными при сильном освещении чистой комнаты.

Спецификация должна указывать толщину целевой панели, приемлемый допуск, ожидаемую плоскость поверхности, диапазон ширины соединения и метод проверки. Для длинных коридоров чистой комнаты также полезно определить, как будет проверяться выравнивание после установки потолковой сетки и отделки пола, а не только сразу после установки стенной панели.

Пункт Спецификация Вопрос Принятие доказательства
Толщина Какие допускания допускаются для каждого типа панелей? Проверка входящего материала и измерение места.
Плоскость Насколько прямой должна быть установленная стена? Визуальный осмотр и прямая проверка, когда это необходимо.
Составы Какая ширина соединения и уплотнение отделки приемлемы? Совместная запись инспекции и фотожурнал.

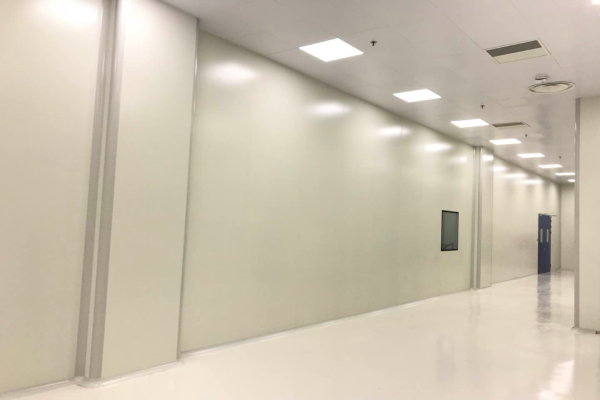

Wonclean реальная фотография проекта, показывающая соединения стенных панелей чистой комнаты вдоль коридора рядом с дверями чистой комнаты
Интерфейс двери и стены. Решения об усилении и допустимости становятся видимыми вокруг дверей, шарнир, закрыток и уплотнений рам.

Усиление

Точки укрепления должны быть определены перед производством панелей

Система стены чистой комнаты часто несет больше, чем свой собственный вес. Двери нуждаются в шарнире и более тесной поддержке. Пропускные коробки нуждаются в жесткости рамы. Окна нуждаются в стабильных открытиях. Коммунальные панели, розетки, мониторы и профили защиты, подобные поручникам, могут добавить локальные нагрузки. Если эти нагрузки не известны рано, установщику может потребоваться сверлить, отрезать или добавить опору после прибытия панели.

Позднее усиление может создать три проблемы. Это может повредить готовую поверхность, снизить качество уплотнения вокруг отверстия или ввести скрытую полость, где могут собираться пыль и влага. Более чистым подходом является маркировка армирующих зон на чертежах высоты стены и подтверждение их с помощью графика двери, окна и оборудования.

Для модульных чистых комнат и ремонта чистых комнат планирование усиления также является инструментом контроля затрат. Это уменьшает переработку, помогает команде по установке двигаться быстрее и облегчает проверку окончательной стены.

Принятие сайта

Проверка приема Конвертировать язык спецификации в доказательство передачи

Перед началом установки следует подготовить лист приема сайта. Его не следует изобретать после того, как возникли проблемы. Форма может включать входящую проверку панели, ориентацию панели, защиту поверхности, поврежденную запись края, выравнивание соединений, непрерывность герметического материала, интерфейс двери и окна, соединение потолка, соединение пола и окончательное состояние чистки.

Для стенной системы чистой комнаты особенно полезны фотозаписи. Они могут документировать скрытое армирование до закрытия, завершенные соединения до блокирования доступа оборудования и отремонтированные точки до окончательной передачи. Это не бюрократия. это практический способ предотвращения споров и поддержки последующего обслуживания.

Wonclean может поддерживать проекты с помощью стенных чертежей, вариантов материалов и координации установки, чтобы окончательный процесс принятия был более четким как для подрядчика, так и для владельца.

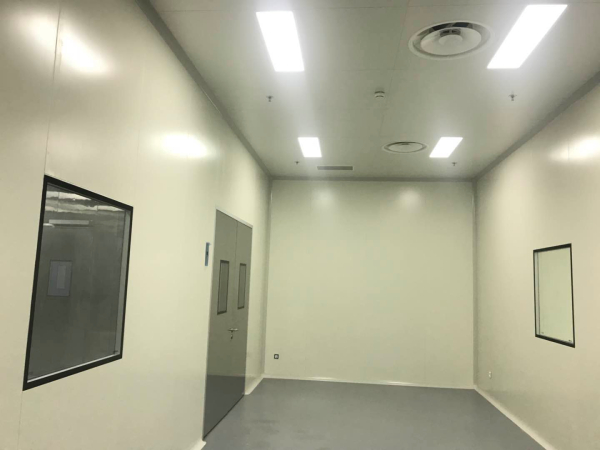

Wonclean реальная фотография проекта стенных панелей чистой комнаты с интерфейсами двери и окна наблюдения
Координация конвертов. Спецификации стен также должны учитывать внешние интерфейсы, проникновения в ОВК и доступ к услугам вокруг модульных блоков чистой комнаты.

Практический контрольный список

Рекомендуемые спецификации панелей чистой комнаты

  • Толщина панели, материал поверхности, материал ядра и требование к огню или изоляции.
  • Плоскость панели, ширина соединения, последовательность цвета и защита поверхности во время установки.
  • Укрепление точек для дверей, окон, проходящих ящиков, мониторов, розеток и сервисных панелей.
  • Детали проникновения пола, потолка, угла, обратного воздуха и HVAC.
  • Тип герметика, ожидаемость чистоты и метод ремонта для видимого повреждения.
  • Форма инспекции, фотозапись, процесс перечня ударов и окончательный стандарт передачи.

Когда эти элементы определены на раннем этапе, стенные системы чистых комнат становятся легче приобретать, устанавливать, проверять и обслуживать. Спецификация становится документом контроля проекта, а не просто материальным описанием.

Часто задаваемые вопросы

Спецификации панелей чистой комнаты FAQ

Почему спецификации панелей чистых комнат важны?

Они определяют стенную систему перед установкой, включая материал, допуск, арматуру, соединения и проверки приема. Это уменьшает переработку сайта и помогает заключительной комнате работать, как ожидалось.

Следует ли показывать точки укрепления на стенных рисунках чистой комнаты?

- Да. - Да. Двери, окна, проходные ящики, сервисные панели и установленные устройства должны быть идентифицированы рано, чтобы конструкция панели и рамы могла поддерживать их.

Что следует проверить при приеме сайта?

Проверьте входящие панели, повреждения поверхности, выравнивание суставов, непрерывность герметического материала, интерфейсы дверей и окон, перекрестки потолка и пола, записи армировки и состояние окончательной очистки.

Может ли одна спецификация соответствовать всем стенным системам чистой комнаты?

Нет. Спецификация должна соответствовать функции комнаты, цели чистоты, методу очистки, риску удара, интерфейсу HVAC и будущему плану расширения.
