Контроль AMC и статики в полупроводниковых потолках чистых комнат
Полупроводниковые чистые комнаты не контролируются только классом частиц. Молекулярное загрязнение воздуха и электростатический разряд могут происходить в зоне потолка, где ФФУ, химические фильтры, алюминиевые потолковые сетки, герметикаты, освещение, панели доступа и техническое обслуживание взаимодействуют с ультрачувствительными процессными средами.
потолок чистой комнаты прогулочный потолок FFU потолковая сетка алюминиевые потолки
| AMCМолекулярные кислоты, основания, органические вещества и допинги. | СтатическаяРиск ESD от поверхностей, воздушного потока и обслуживания. | потолокFFU, сетки, панели, уплотнения и точки доступа. | КонтрольМатериалы, фильтрация, заземление и мониторинг. |
Система полупроводникового потолка должна быть определена как платформа для контроля загрязнения, а не только как механическая опорная сетка. Потолок должен распределять чистый воздух, нести FFU и модули фильтра, ограничивать молекулярное выгазование, обеспечивать безопасный доступ к обслуживанию и поддерживать стратегию непрерывного заземления для электростатического управления.
Почему это важно
Частицы являются только одной частью риска полупроводниковых чистых комнат
ISO 14644-1 Классификация частиц имеет важное значение для производства полупроводников, но передовая литография, осаждение, гравирование, метрология и обработка пластин также реагируют на загрязнение молекулярного уровня и электрический заряд. Комната может пройти классификацию частиц и все же создать риск урожайности, если кислоты, основания, конденсируемые органические вещества, допинговые соединения или поверхности, генерирующие заряд, не

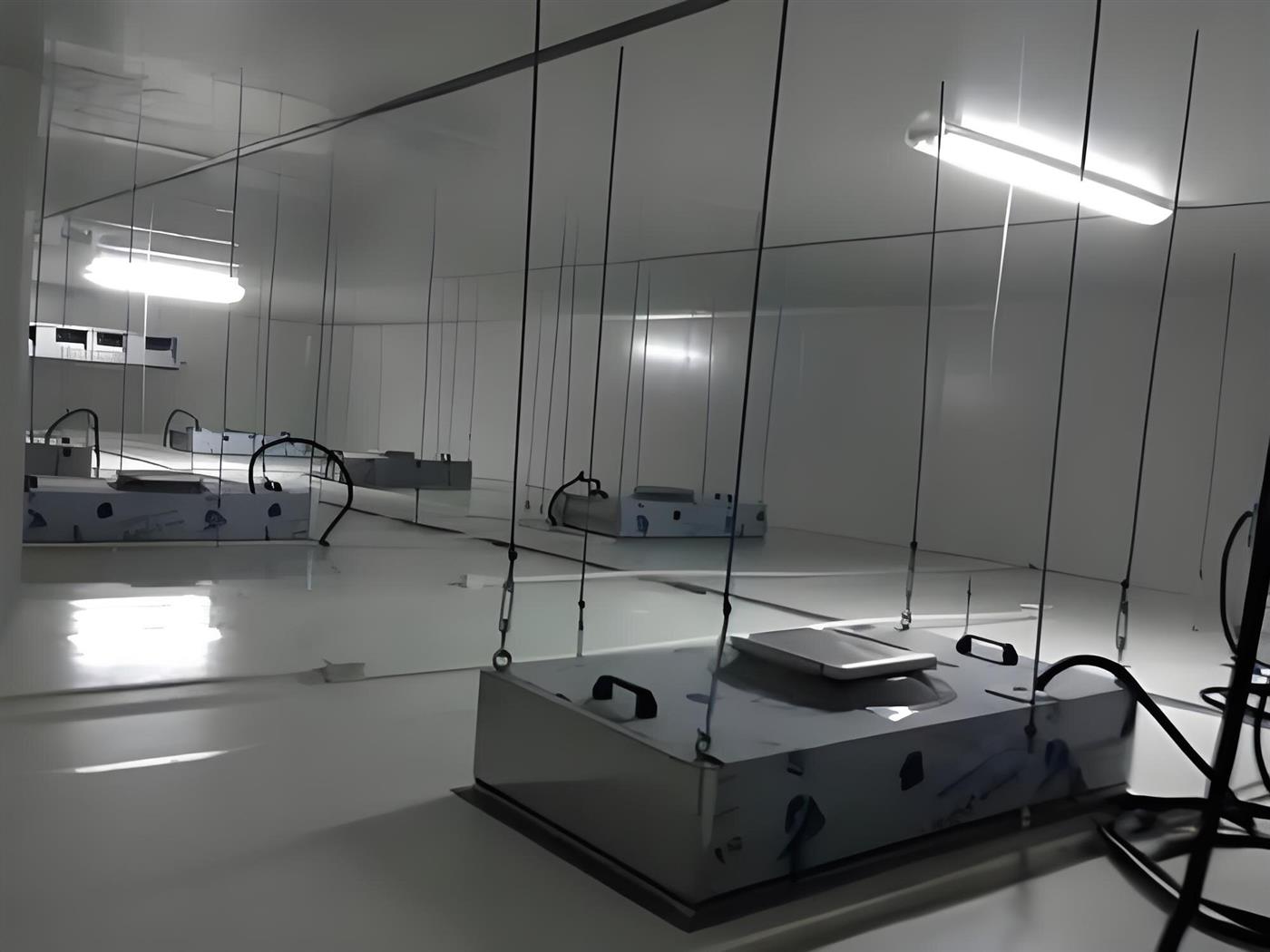

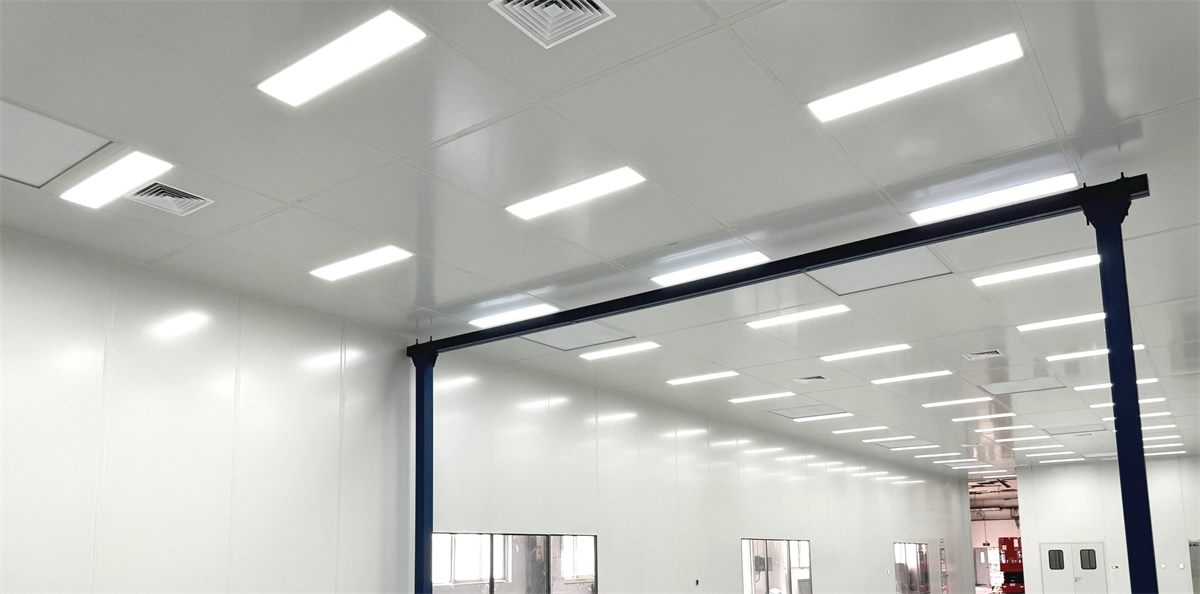

Зона потолка является критическим интерфейсом, поскольку она сочетает в себе поток воздуха, фильтрацию, герметизацию, освещение, маршрутизацию кабелей, панели доступа и работу по обслуживанию. Любое плохо выбранное покрытие, уплотнение, клей, кабельная куртка или герметик могут стать источником AMC. Любая изолированная металлическая рама или поверхность высокого сопротивления может стать частью проблемы статического управления.
Определение AMC
AMC Control начинает с классификации и картирования источников
Молекулярное загрязнение воздуха, часто сокращенное как AMC, относится к химическим загрязнителям в воздухе, а не только к частицам. ISO 14644-8:2022 адресует химическую чистоту воздуха химической концентрацией, в то время как SEMI F21 используется в полупроводниковых средах для классификации уровня молекулярных загрязнителей в воздухе. В полупроводниковых средах типичные группы AMC включают кислотные соединения, основные соединения, конденсируемые органические вещества и допинговые или связанные с металлами виды. Эти загрязнители могут взаимодействовать с пластинками, фоторезистом, оптикой, ретикулами, датчиками и химией процесса.
Для конструкции потолка первым шагом является картография того, где могут входить или образоваться молекулярные загрязнители: макияжный воздух, обратный поток выхлопных газов, строительные материалы, потолковые панели, герметикаты, фильтры, растворители для обслуживания, кабельные подносы и компоненты пленума. После того, как карта источника ясна, спецификация потолка может определить ограничения материала, стратегию химической фильтрации и точки мониторинга.
| Элемент потолка | Риск AMC | Статический риск | Инженерный контроль |
|---|---|---|---|
| Алюминиевая потолковая сетка | Покрытие, остатки масла или остатки очистки. | Изолированные металлические секции. | Низкий выброс газа, проверка чистки и связанный путь заземления. |

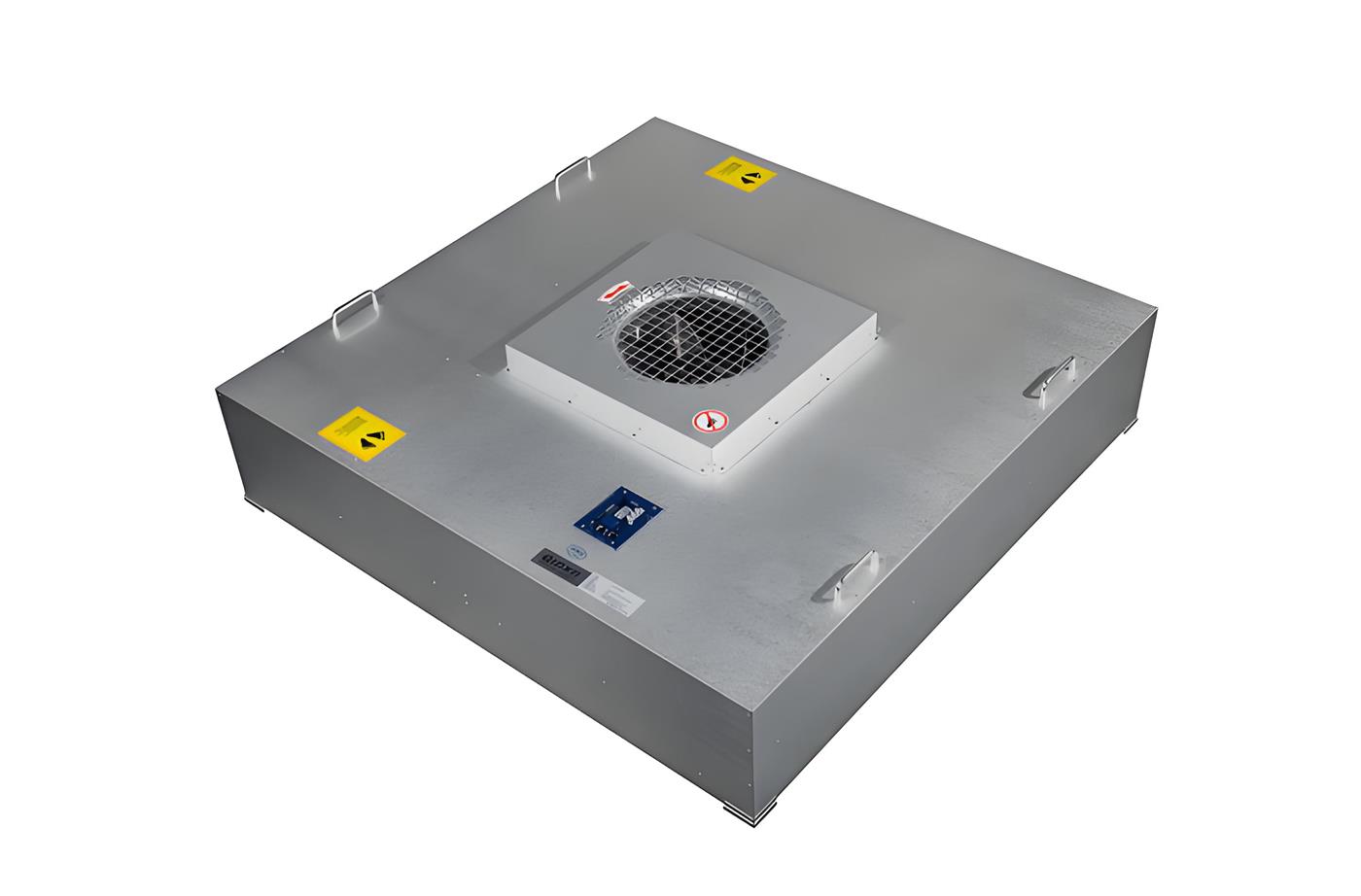

| FFU и модуль фильтра | Фильтровые средства, клеи, уплотнения или тепло вентилятора. | Несвязанные корпусы или кабельные маршруты. | Совместимые HEPA/ULPA и химические фильтры, управление уплотнением и связывание оборудования. |

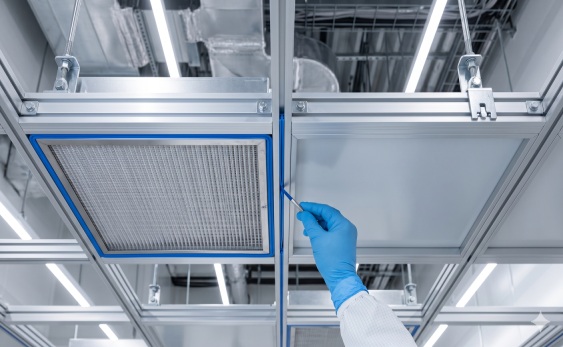

| Панели доступа | Уплотнители, смазочные материалы и частицы обслуживания. | Передача заряда во время обслуживания. | Управление инструментом, безопасная процедура обслуживания ESD и повторяемая деталь уплотнения. |
| Освещение и кабельные маршруты | Пластмассы, материалы куртки и тепловое старение. | Плавающие проводящие части. | Утвержденные материалы, управление кабелями и проверка заземления. |
потолковые материалы
Выбор материала должен решать проблемы выгазования, коррозии и заземления
Полупроводниковые потолковые материалы должны быть проверены на чистоту, химическую совместимость, поведение выхода газа, коррозионную устойчивость и электрическую непрерывность. Алюминиевые потолки широко используются, потому что они сочетают в себе низкий вес, конструктивную стабильность и коррозионную устойчивость, но отделка, процесс очистки и метод соединения все еще имеют значение.
Для фабрики, чувствительной к AMC, избегайте обращения с покрытиями, клеями, уплотнительными материалами и герметиками в качестве общих строительных изделий. Их следует рассмотреть с учетом риска процесса, химии очистки и стратегии химического фильтра. В зонах высокого риска до окончательного утверждения могут потребоваться образцы материалов или декларации поставщика.
Инженерный взнос
Лучший полупроводниковый потолок чистой комнаты не только прочный и воздухонепроницаемый. Он также является низковыбросным, чистимым, коррозионостойким и электрически интегрированным в план статического управления.
Химическая фильтрация
Химические фильтры должны быть спроектированы вокруг видов AMC, а не добавляться позже
Фильтрация HEPA или ULPA контролирует частицы, но молекулярное загрязнение требует химической фильтрации или сокращения источника. Поэтому конструкция потолка должна зарезервировать пространство, доступ и бюджет давления для правильных модулей химического фильтра. Контроль кислотного газа, базового газа, органического пара и допинга может потребовать различных сред или этапной фильтрации.
Не указывайте химические фильтры в качестве общего аксессуара. Группа по проекту должна определить целевые группы AMC, ожидаемую концентрацию проблем, срок службы, падение давления, доступ к замене, контроль утечки и план мониторинга. Когда фильтры сидят над потолком чистой комнаты, безопасный доступ и повторяемая уплотнение являются частью конструкции контроля загрязнения.
Статическое управление
Статическое управление требует непрерывного пути, а не изолированных проводящих частей
Электростатический риск не решается выбором одного проводящего компонента. Потолочная сетка, корпусы FFU, металлические панели доступа, кабельные подносы, корпусы освещения и сервисные платформы требуют определенной концепции прикрепления и заземления. Руководство ANSI/ESD S20.20 от ESDA подчеркивает меры по контролю за связыванием, заземлением и ОВС в рамках официальной программы контроля. Целью является контролируемое рассеивание заряда без создания небезопасных или нестабильных потоков.
Статический риск может увеличиться во время обслуживания, замены фильтра и перемещения инструмента над потолком. Операторы, лестницы, тележки, перчатки, пластиковые крышки и временная маршрутизация кабеля могут изменить поведение заряда. Поэтому процедура обслуживания потолка должна быть частью программы управления ЭСД, а не только инструкцией по обслуживанию механики.
- Проверьте электрическую непрерывность в алюминиевых сетках потолка.
- Объединение корпусов FFU, корпусов освещения и сервисных платформ в соответствии с планом заземления проекта.
- Избегайте изоляционных разрывов, созданных покрытиями, уплотнениями или изолированными креплениями.
- Проверка сопротивления документам и частота проверки в рамках пакета оборота чистых комнат.
Контрольный список спецификации
Что нужно указать перед заказом полупроводникового потолка чистой комнаты
- Целевой класс частиц, направление потока воздуха, покрытие фильтра и ожидания восстановления.
- Группы обеспокоенности AMC, тип химического фильтра, падение давления и доступ к обслуживанию.
- Утвержденные потолковые материалы, покрытия, уплотнения, герметики и химическая чистка.
- Номинальная нагрузка сетки потолка из алюминия, правила пешеходного доступа и зоны обслуживания.
- Стратегия приклеивания и заземления для сети, FFU, огней, панелей доступа и кабельных подносов.
- Точки мониторинга AMC, дифференциального давления, потока воздуха, температуры и влажности.
- Заводные проверки, инспекция установки на объекте, записи фильтров и окончательные приемные испытания.
Проверка технических фактов
Источники, используемые в этой статье
| Использованный факт | Источник | Последствия проектирования |
|---|---|---|
| ISO 14644-1 классифицирует чистые комнаты по концентрации частиц в воздухе. | ISO 14644-1:2015 | Класс частиц должен быть определен, но он не полностью охватывает риск AMC или ESD. |
| ISO 14644-8 адресует химическую чистоту воздуха химической концентрацией. | ISO 14644-8:2022 предварительный просмотр | Контроль АМК следует проводить отдельно от контроля частиц. |
| SEMI F21 используется в промышленности для классификации уровня молекулярных загрязнителей в воздухе в чистой среде. | SEMI F21 | Проект полупроводникового потолка должен определять целевые виды AMC и стратегию фильтра. |
| Программы управления ЭСР используют определенные административные и технические средства контроля для риска электростатического разряда. | Стандарты Ассоциации ESD | Процедуры заземления потолка и обслуживания должны быть включены в план статического контроля. |
Ссылки на стандарты
Стандарты и записки общественного доступа
Ниже приводятся технические ссылки, чтобы читатели могли проверить стандарты, используемые в статье. Некоторые стандарты ISO, SEMI и ANSI/ESD являются документами, защищенными авторским правом, поэтому официальная страница или публичный предварительный просмотр могут быть свободно просмотрены, в то время как полный стандарт может потребовать покупки или авторизованного доступа.
- ISO 14644-1:2015 - ссылка на классификацию частиц чистой комнаты, используемая, когда в статье обсуждается контроль частиц класса 5 ISO.
- ISO 14644-8:2022 публичный предварительный просмотр - ссылка на химическую чистоту воздуха, используемая там, где в статье обсуждаются AMC и концентрация химических веществ.
- SEMI F21 - ссылка на полупроводниковую промышленность, используемая, когда в статье обсуждается классификация уровня молекулярных загрязнителей в чистой среде.
- Обзор ANSI/ESD S20.20 от ESDA - Ссылка на управление ЭСД, используемая там, где в статье обсуждаются процедуры связывания, заземления и электростатического управления.
Планируете полупроводниковый потолок чистой комнаты?
Wonclean может поддерживать потолковые системы чистых комнат, потолковые сетки FFU, алюминиевые потолки, панели чистых комнат и модульные оболочки чистых комнат для проектов полупроводникового и точного производства.
Часто задаваемые вопросы
Что такое AMC в полупроводниковой чистой комнате?
AMC означает молекулярное загрязнение воздуха. Он относится к химическим загрязнителям в воздухе, таким как кислые, основные, органические или связанные с допингом соединения, которые могут повлиять на пластинки, оптику, фоторесист, ретикулы или чувствительные этапы процесса.
Почему потолок чистой комнаты важен для управления AMC?
Потолок содержит ФФУ, модули фильтра, уплотнения, панели доступа, огни, кабельные маршруты и сервисные зоны. Эти элементы могут либо снизить AMC через фильтрацию и контроль источника, либо ввести молекулярные загрязнители, если материалы и процедуры обслуживания плохо определены.
Могут ли алюминиевые потолки помочь в статическом управлении?
Алюминиевые потолковые сетки могут поддерживать конструкцию статического управления, когда они связаны электрическим путем и проверяются. Одного проводящего материала недостаточно; потолку нужен непрерывный, документированный путь заземления.
Удаляют ли фильтры HEPA или ULPA AMC?
Фильтры HEPA и ULPA нацелены на частицы. Молекулярные загрязнители требуют контроля источника и, при необходимости, химической фильтрации, выбранной для целевого вида загрязнителя.
Вывод
Для чистых полупроводниковых комнат конструкция потолка является решением по защите производительности. Потолок чистой комнаты должен сочетать фильтрацию частиц, управление источником AMC, химическую фильтрацию, материалы с низкими выбросами, доступ к обслуживанию и проверенную непрерывность статического управления. Когда эти элементы определены вместе, потолок становится управляемой инженерной платформой, а не пассивной верхней конструкцией.
