Контроль ESD в электронных чистых комнатах: антистатические стенные и сэндвич-панели

Технический анализ · Чистые комнаты электроники

Контроль ESD в электронных чистых комнатах: выбор Антистатические стенные и сэндвич-панели

В производстве электроники заряд, который вы не можете почувствовать, может уничтожить устройство, которое вы не видите. Это технический взгляд на то, как оболочка чистой комнаты - ее стены и панели - становится частью стратегии контроля электростатического разряда.

<100 V
Порог повреждения для многих современных полупроводниковых устройств
10⁶–10⁹ Ω
Типичное статическо-диссипационное окно поверхностного сопротивления
Два риска
Повреждение устройства и притяжение частиц
Один путь
Каждая поверхность связана с общей почвой

Производство электроники и полупроводников уникально уязвимо для чего-то невидимого: статического электричества. Событие статического разряда далеко ниже уровня, который человек может воспринимать, может разрушить или уничтожить чувствительный компонент, а заряженная поверхность тихо тянет частицы в воздухе к тем же продуктам, которые существует чистая комната для защиты. Управление этим зарядом – это не только вопрос запястьевых ремней и пола – сами стены являются частью системы.

В этой статье рассматривается, почему электростатический разрад (ЭСР) так важен в чистых комнатах электроники, как классифицируется поведение поверхности и как указывать антистатические стены чистых комнат и сэндвич-панели, которые способствуют контролю, а не работают против него.

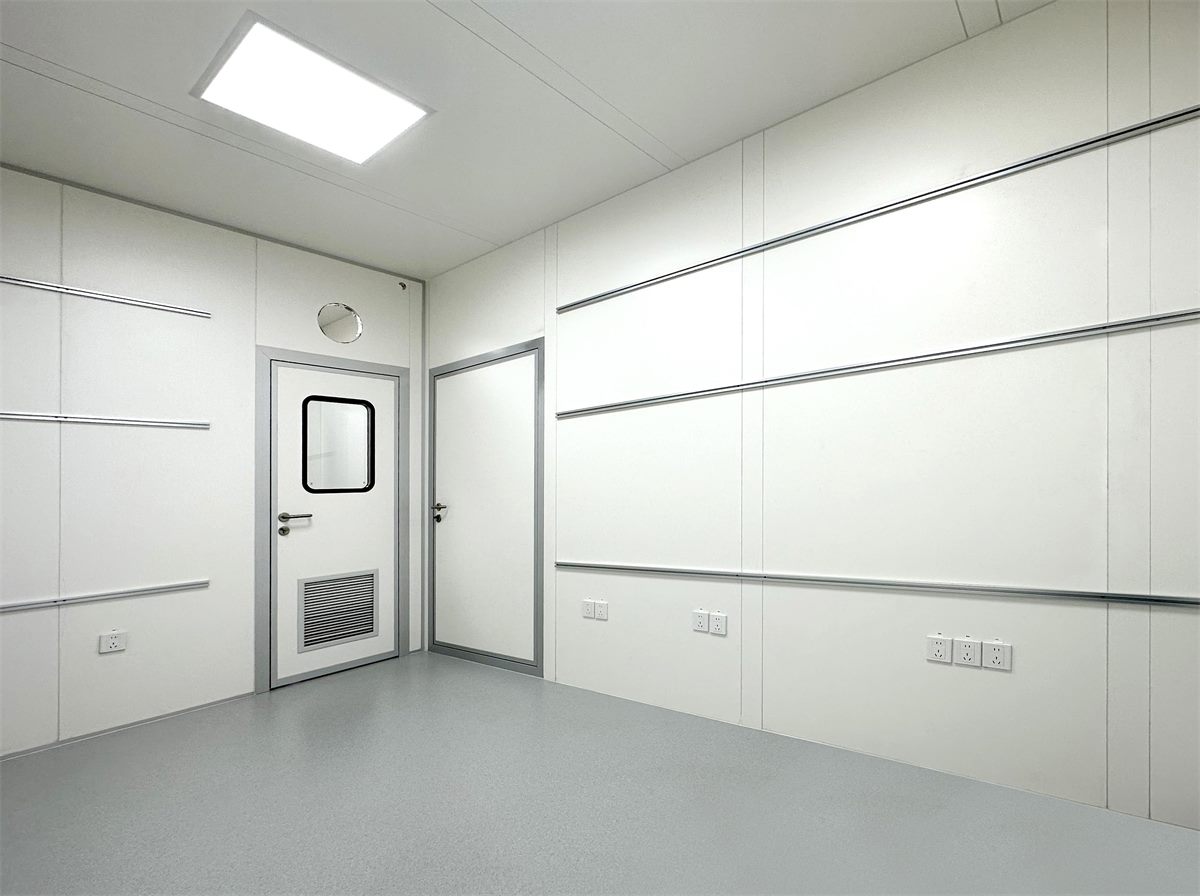

Интерьер чистой комнаты электроники с гладкими антистатическими стенными панелями, дверью чистой комнаты и потолковым освещением
Конверт является частью системы. Гладкие, герметизированные стенные панели чистой комнаты в электронной среде — большие поверхности, окружающие чувствительную работу, должны рассеивать заряд, а не хранить его.

01 - Основная проблема

Почему статика является двойной угрозой в чистых комнатах электроники

Статика вызывает две разные проблемы, и чистая комната электроники должна решить обе одновременно.

Первым является повреждения электростатического разрядаСовременные интегральные схемы, датчики и печатные сборки работают при небольших напряжениях и имеют геометрии, измеряемые в нанометрах. Внезапный разряд - от человека, инструмента или заряженной поверхности - может пробить изоляционные слои или проводники предпазителей. Многие устройства повреждены событиями менее 100 вольт, намного ниже примерно 2000 вольт, необходимых человеку, прежде чем он почувствует шок. Повреждение часто является скрытым: часть выживает линию и отказывается в поле.

Вторая проблема электростатическое привлечениеЗарядная поверхность действует как магнит для воздушных частиц, вытащивая их из потока воздуха и удерживая их там, где они могут осадиться на пластинке или доске. В комнате, разработанной для того, чтобы частицы двигались и удалялись от продукта, заряженная стена делает наоборот. Обе проблемы указывают на одно и то же требование: поверхности должны позволять заряду кровоточить на землю контролируемым образом, вместо того, чтобы накапливать его.

02 — Наука

Проводящий, рассеивающий, изолирующий: что означают цифры

Поведение ESD описывается сопротивление поверхностиизмеряется в омах и группируется в полосы по таким стандартам, как IEC 61340-5-1 и ANSI/ESD S20.20. Целью для большинства поверхностей чистых комнат является средняя полоса - статическо-диссипативное — что позволяет удалить заряд контролируемым, ненасильственным образом, а не держать его или выпускать его внезапной искрой.

Показательные полосы поверхностного сопротивления. Цели проекта должны соответствовать применимому стандарту ЭСД и требованиям процесса заказчика.
Поведение Приблизительное сопротивление поверхности Что он делает
Проводящий 10² – 10 ⁵ Ω Дренаж заряжается очень быстро; используется там, где требуется быстрое, прямое заземление
Статический-диссипативный 10⁵ – 10⁹ Ω Контролируемый, постепенный заряд дренажа — обычная цель для поверхностей
Антистатический / низкозарядный до ~10¹¹ Ω Сопротивляется генерированию заряда в первую очередь
Изоляционный > 10¹² Ω Держит заряд — поведение, которого следует избегать на больших поверхностях чистой комнаты

Урок для конверта прост: простая окрашенная или ламинатная стена может быть высокоизолирующей, ведя себя именно так, как вы не хотите. Чистая комната с учетом ESD определяет поверхности, отделка и заземление которых помещают их в рассеивающую полосу, поэтому стены участвуют в управлении зарядом, а не подрывают его.

03 - Выбор

Выбор антистатических стенных и бутербродных панелей

Чистая комната сэндвич панель построен из двух металлических облицовок, прикрепленных к изоляционному ядру. Для производительности ESD важной частью является обращение и его отделкаплюс то, как заземлена панель, а не ядро. Это означает, что вы можете выбрать ядро по своим свойствам (структура, пожар, изоляция) и отдельно обрабатывать поверхность для статического управления.

Лицо

Видимая поверхность должна быть гладкой, чистимой, не проливающейся и иметь антистатическую или статично-диссипационную отделку - покрытую стальную покрытие или антистатический HPL, а не стандартный изоляционный ламинат. Это сохраняет большую площадь стены в рассеивающей полосе, при этом все еще удовлетворяя требованиям чистой комнаты для чистой поверхности без частиц.

Ядро

Ядро выбирается для всего остального. Скальная шерсть и ядра оксида магния обеспечивают огневую производительность и жесткость; алюминиевый пай дает легкую, очень плоскую панель; Полиуретан обеспечивает теплоизоляцию. На отрезке ниже показана типичная панель чистой комнаты с ядром из каменной шерсти - гладкое, герметичное лицо над конструктивным, огнеупорным ядром.

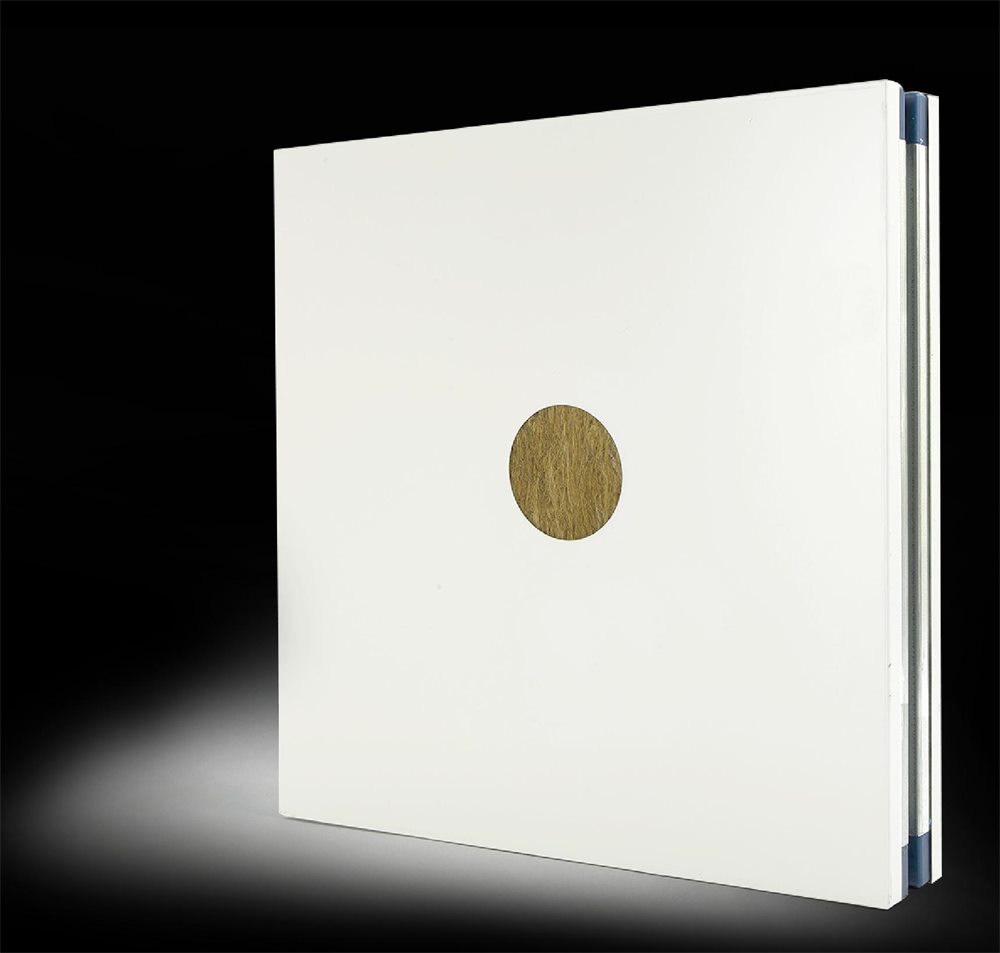

Вырезание панели бутерброда чистой комнаты, показывающей гладкую белую сторону над ядром каменной шерсти
Поверхность и ядро выполняют разные работы. Сандвич-панель чистой комнаты с ядром из каменной шерсти для огня и жесткости; статическое поведение регулируется отделкой лица и заземлением панели, а не ядром.

За пределами самой панели та же логика поверхности применяется к соответствию панели чистой комнаты используется для потолков и дверей и окон, поэтому весь конверт ведет себя последовательно.

04 — Деталь, которая заставляет его работать

Заземление: превращение панелей в зарядный путь

Диссипативная поверхность контролирует статику только в том случае, если она имеет где-то отправить заряд. Поэтому определяющая деталь оболочки, осознающей ESD соединение и заземлениеСтенные и потолковые панели, пол и опорная рама все электрически подключены к общей земле, поэтому заряд в любом месте на поверхности имеет непрерывный путь с низким напряжением к земле.

Непрерывный путь к земле
Рассеивающиеся поверхности работают только тогда, когда каждый элемент связан друг с другом и заземлен
DISSIPATIVE CEILING PANELS WALL PANEL WALL PANEL DISSIPATIVE FLOOR common ground

Схема — панели, потолок и пол приклеены к единому земельному эталону.

На практике это означает указание точек заземления и аппаратного обеспечения для прикрепления в качестве части системы панелей, проектирование соединений таким образом, чтобы соединение было непрерывным, и проверку сопротивления поверхности после установки. Стена, которая была испытана как рассеивающая на образце, но никогда не была заземлена на месте, не обеспечивает защиты вообще.

05 — Составить вместе

Остальная часть конверта должна быть чистой комнатой.

Управление ESD никогда не меняет основные требования к чистой комнате - оно сидит на них. То же самое стены чистой комнаты все еще должны быть гладкими, герметизированными, не проливающимися и чистимыми, с узкими, без разрыва соединениями, которые не оставляют углов для частиц. Антистатическая отделка должна пережить обычную чистку и дезинфекцию, не теряя своих рассеивающих свойств, а панели все еще должны удовлетворять пожарным и конструктивным потребностям проекта через ядро.

Вот почему электронный конверт чистой комнаты лучше всего определяется как одна скоординированная система: облицовка, ядро, отделка, двери, окна и заземление выбраны вместе. Когда сопротивление поверхности, чистота и огневая способность сбалансированы в одной спецификации панели, стены тихо выполняют свою работу - защищают устройства и продукт, не замечая их никто.

Ключевые вещи

  • Статика – это Двойная угроза в чистых комнатах электроники: повреждает устройства и привлекает частицы.
  • Целью для поверхностей является статическо-диссипативное Группа (около 10 ⁵–10⁹ Ω), Не изолирующий.
  • В сэндвич-панели ESD-производительность исходит из отделка лица и заземление — выберите ядро для пожара, конструкции и изоляции.
  • Склеивание и заземление Каждая поверхность на общей земле - это то, что действительно заставляет рассеивающую стену работать.
  • Антистатические панели по-прежнему должны соответствовать всем обычным чистая комната требования к чистоте, герметизации и огню.

Указать электронный конверт чистой комнаты?

Wonclean поставляет антистатические стенные и бутербродные панели чистых комнат, потолки, двери и окна, разработанные совместно, с заземлением, предназначенным для электроники и полупроводниковых сред. Поделитесь своей целью ESD и классом чистоты, и наши инженеры помогут вам указать систему.

Часто задаваемые вопросы

Часто задаваемые вопросы

Какое сопротивление поверхности должны иметь антистатические панели чистой комнаты?
Большинство поверхностей чистой комнаты нацелены на статическо-рассеивающую полосу, примерно 10 ⁵ to 10⁹ Оммы, поэтому заряд дренируется контролируемым образом. Точная цель должна соответствовать применимому стандарту ESD (например IEC 61340-5-1 или ANSI/ESD S20.20) и процесс заказчика.
Влияет ли ядро сэндвич-панели на производительность ESD?
Не прямо. Статическое управление происходит от поверхностной отделки панели и того, как она заземлена. Ядро - каменная шерсть, оксид магния, медовый пай или полиуретан - выбирается для огня, конструкции и изоляции.
Почему стены чистых комнат вообще должны контролировать статику?
Потому что статика делает две вредные вещи: она может разрядиться и повреждать чувствительную электронику, и она привлекает воздушные частицы на поверхности и продукты. Рассеивающиеся, заземленные стены уменьшают оба риска.
Действительно ли заземление необходимо, если панели антистатичны?
- Да. - Да. Диссипативная поверхность контролирует заряд только в том случае, если этот заряд имеет путь к Земле. Без приклеивания панелей, потолка и пола к общей почве антистатическая отделка не может выполнить свою работу.
