Тематическое исследование проекта Genetek Malaysia Cleanroom: модульный конверт, воздушный душ, терминалы H13 HEPA и интеграция DX AHU

Тематическое исследование проекта Малайзия Модульная чистая комната

Тематическое исследование проекта Genetek Malaysia Cleanroom: модульный конверт, воздушный душ, терминалы H13 HEPA и интеграция DX AHU

Проект чистой комнаты в Малайзии, в котором Wonclean координировал модульный конверт чистой комнаты, воздушные души персонала, окна для размывания, розетки HEPA терминала H13 и требования AHU с прямым расширением в один строительный пакет проекта.

модульная чистая комната Система стены чистой комнаты воздушный душ двери чистой комнаты

Для проекта чистой комнаты за пределами внутреннего рынка поставщика настоящая проблема заключается не только в производстве панелей или транспортного оборудования. Проект должен соединить чертежи, изготовленные стенные модули, двери, воздушные души, терминальную фильтрацию, емкость AHU и логику установки на месте, прежде чем чистая комната достигнет объекта заказчика. Проект Genetek Malaysia является полезным примером того, как Wonclean превращает эти отдельные рабочие потоки в скоординированный пакет чистых комнат.

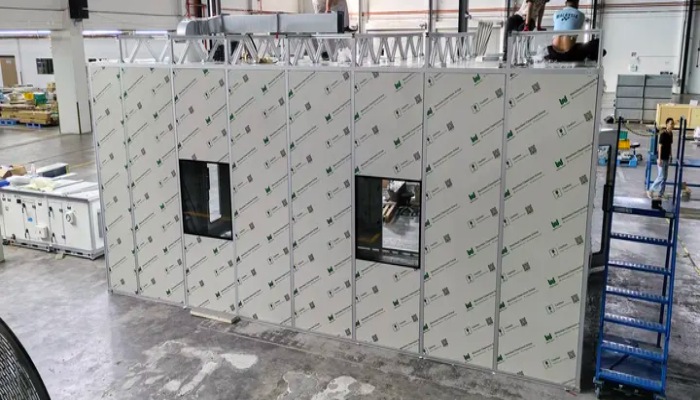

Модульный передний вид проекта чистой комнаты Genetek Malaysia с настенными панелями чистой комнаты и интегрированными окнами
Фото проекта. Передний вид на модульный конверт чистой комнаты Genetek Malaysia во время сборки и осмотра мастерской.

Снимок проекта

Что было координировано для Малайзийской чистой комнаты

Доступный пакет проектов включает в себя конструктивные чертежи, чертежи HVAC, электрические чертежи, файл 3D-модели, информацию об оборудовании AHU и данные о заказах на производство. Это важно, потому что конверт чистой комнаты надежен только тогда, когда стенные панели, отверстия, соединения каналов, электрические маршруты и оборудование доступа проверяются как одна система.

Факты проекта подтверждены из пересмотренного производственного заказа Genetek Malaysia и структуры файла проекта.
Пункт Подтвержденные детали проекта Почему это важно
Местонахождение проекта Малайзия Поддерживает координацию экспорта, упаковку, контроль над чертежами и планирование установки на объекте.
Конверт чистой комнаты Модульная стенная система с интегрированными дверями, окнами и сервисными интерфейсами. Снижает неконтролируемую резку поля и поддерживает отверстия в соответствии с чертежами.
Виденные окна 3 комплекта, 980 х 1000 мм, двухслойное стекло, 5 мм стекло, рама с сушителем. Улучшает видимость и снижает риск влаги внутри стеклянных сборок.
Персональные воздушные души Один трехдверный блок и один двухдверный блок, каждый 1200 х 900 х 2300 мм, из нержавеющей стали, односторонний дув. Контролирует вход в зону одежды и помогает уменьшить свободные частицы, переносимые потоком персонала.
Терминальные розетки HEPA 6 комплектов, спецификация фильтра H13, 500 м3/ч на выход, подключение 200 х 200 мм. Соединяет мощность фильтрации с планом HVAC и планированием распределения воздуха в помещении.
Система AHU TICA AHU с прямым расширением, 2500 м3/ч, статическое давление 650 Па, диапазон контроля температуры 19-25 С. Показывает, что объем воздуха, статическое давление и контроль температуры были обработаны в соответствии с требованиями на уровне проекта.

Модульный конверт

Оболочка чистой комнаты, построенная вокруг интерфейсов, а не только панелей

В модульном проекте чистой комнаты поверхность стенной панели является только одной частью производительности. Более сложные детали находятся на краях: дверные рамки, наблюдательные окна, потолковые переходы, проникновения каналов, электрические сервисные маршруты и полевые соединения. Для этого проекта в Малайзии визуальные доказательства показывают сборную модульную оболочку чистой комнаты с скоординированными стенными отворами и интегрированными точками доступа.

Этот подход поддерживает цель ISO 14644-4 , которая касается проектирования, строительства и запуска чистых комнат. Это не означает, что проект автоматически классифицируется по внешним видам; это означает, что чистая комната проще проверять, установить и подготовиться к испытанию.

Для зарубежных проектов модульная координация также помогает уменьшить количество переработки сайта. Когда оконные модули, места воздушного душа и интерфейсы каналов известны до упаковки, команда по установке получает более предсказуемый пакет сборки.

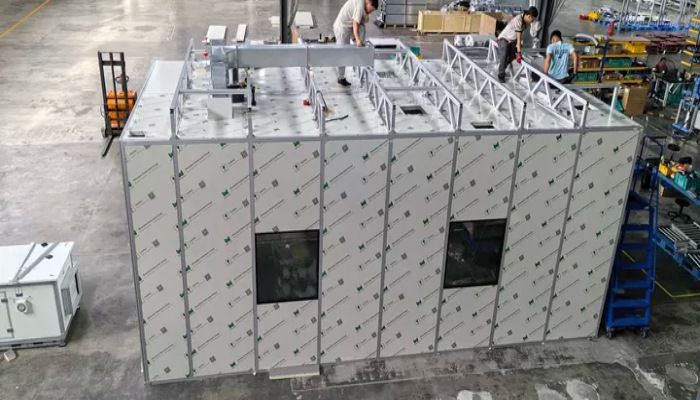

Вид сверху модульной чистой комнаты Genetek Malaysia, показывающей макет панелей и координацию обслуживания крыши
Фото проекта. Вид сверху, показывающий, как корпус чистой комнаты, макет панелей и сервисные открытия координировались до доставки.

Контроль входа

Воздушные души и окна для промывания рассматривались как граничные компоненты чистой комнаты

В пересмотренном производственном заказе определены две конфигурации воздушного душа из нержавеющей стали: трехдверный воздушный душ и двухдверный воздушный душ, обе размерами 1200 х 900 х 2300 мм. Это важно, потому что воздушный душ является частью маршрута персонала и границы давления, а не самостоятельным аксессуаром.

То же самое относится и к окнам зрения. В данных проекта перечислены три двойных стеклянных окна с рамами для промывания и сушителем для контроля влаги. Интеграция промывки уменьшает открытые бороны, в то время как двойное стекление поддерживает надзор без неоднократного открытия границы чистой комнаты.

Для операторов чистых комнат результат практичен: персонал может войти по определенным маршрутам, руководители могут наблюдать за комнатами через фиксированное стекло, а конверт остается легче чистить, чем модифицированный полевым перегород.

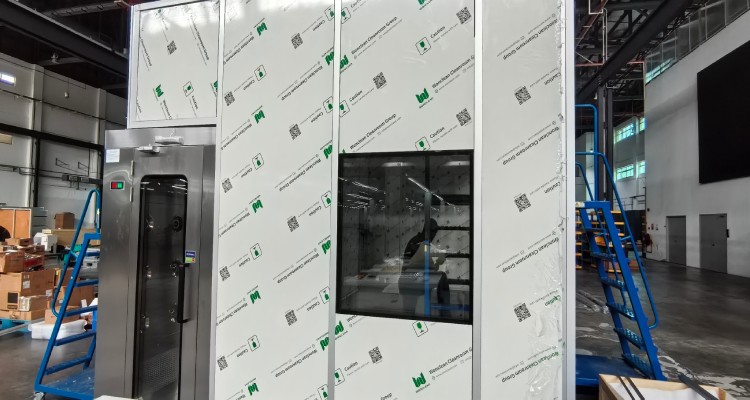

Genetek Malaysia воздушный душ в чистой комнате и окно, интегрированное в модульные стенные панели
Фото проекта. Воздушный душ и интерфейсы окна, интегрированные в модульную стенную систему чистой комнаты.

Фильтрация и HVAC

Выходы терминала H13 и данные DX AHU закреплены в конструкции воздушной стороны

В заказе на проект перечислены шесть терминальных выходов HEPA со спецификацией фильтра H13, каждый с значением потока воздуха 500 м3/ч и соединением канала 200 х 200 мм. Размеры перечисленной коробки, фильтра и диффузора позволяют проверить интерфейс HVAC и потолка перед установкой.

Данные AHU прямого расширения также дают четкую инженерную основу: объем воздуха 2500 м3/ч, статическое давление 650 Па, мощность охлаждения 28,7 кВт, мощность отопления 18,6 кВт, электрическое отопление 5 кВт и увлажнение электродом 8,5 кВт/ч. Эти цифры помогают команде проекта согласовать условия комфорта, доставку воздуха и доступ к обслуживанию с оболочкой чистой комнаты.

для классификации или ввода в эксплуатацию, ISO 14644-3 является соответствующим эталоном для методов испытаний в чистых комнатах. Данные проекта поддерживают инженерную координацию, в то время как окончательная производительность все еще зависит от качества установки, балансирования, контроля утечки и документированного испытания.

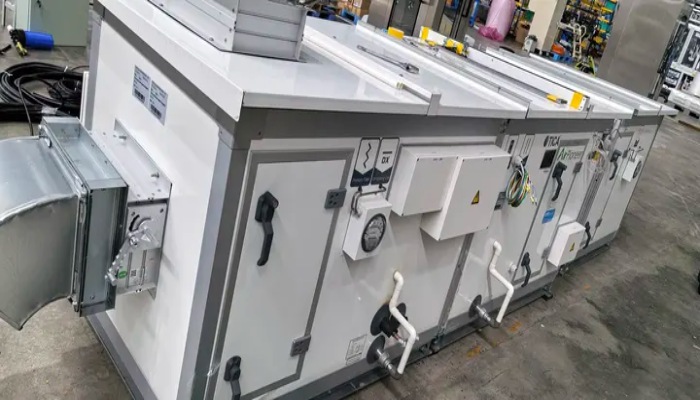

Деталь интерфейса HVAC чистой комнаты Genetek Malaysia с подключением канала на модульной оболочке чистой комнаты
Фото проекта. Кондиционер и детали воздушного интерфейса помогают соединить оборудование чистой комнаты с модульной оболочкой.

Логика поставки проекта

Почему пакет рисунков важен для экспортной чистой комнаты

Комплект файлов Genetek Malaysia включает в себя HVAC, конструктивные и электрические чертежи, а также файл 3D-модели. Для модульного поставщика чистой комнаты это не бумажное украшение. Это система управления для избежания несоответствий между изготовленными модулями, коммунальными службами и доступом к оборудованию.

Чистая комната может быть повреждена небольшими ошибками координации: отверстие канала смещено от потолковой сетки, каялка двери, противоречащая потоку персонала, окенная рама, создающая борт, или предположение статического давления AHU, которое не соответствует маршруту канала. Координированные чертежи уменьшают эти риски до того, как проект покинет завод.

Для клиентов, планирующих проекты чистых комнат в Малайзии или Юго-Восточной Азии, этот случай показывает, почему инженерная ценность Wonclean не ограничивается панелями чистых комнат. Ценность заключается в упаковке конверта, воздушной системы и оборудования доступа в строительный и проверяемый проект.

Проверка технических фактов

Что делает и не требует этот проект

  • Перечисленные воздушные души, видные окна, розетки HEPA и значения AHU исходят из проверенных данных заказов на производство проекта.
  • H13 указывается в качестве спецификации фильтра проекта; окончательная производительность фильтра должна быть проверена сертификатами поставщика и записями о вводе в эксплуатацию.
  • Классификация чистой комнаты не может быть подтверждена фотографиями или производственным заказом. Классификация требует испытаний в соответствии с применимым стандартом проекта и состоянием занятости.
  • Набор файлов проекта подтверждает наличие документов по HVAC, структурным, электрическим и 3D-координациям, но это тематическое исследование не воспроизводит конфиденциальных чертежей.
  • Регламентационная применимость зависит от процесса заказчика, продукта и ожиданий местных органов власти; Эта статья представляет собой инженерное исследование, а не сертификат соответствия.

Ссылки на технические стандарты

Источники, используемые в этом исследовании

  • ISO 14644-4 : цитируется, где обсуждаются проектирование чистых комнат, строительство и координация запуска.
  • ISO 14644-3 : цитируется, где обсуждаются методы испытаний чистой комнаты и логика ввода в эксплуатацию.
  • ISO 14644-1 : упоминается в качестве эталона для классификации чистоты частиц в воздухе.
  • 21 CFR Часть 211 Подчасть CПолезная общественная ссылка на фармацевтические здания, объекты, вентиляцию, фильтрацию и ожидания технического обслуживания, когда проект используется для производства лекарств.

Часто задаваемые вопросы

Проект чистой комнаты Genetek Malaysia FAQ

Какой тип проекта чистой комнаты был поставлен для Genetek Malaysia?

Это был модульный пакет проектов чистой комнаты, включающий координацию конверта чистой комнаты, двери и окна, контроль доступа к воздушному душу, планирование терминального выхода HEPA и интеграцию DX AHU.

Какие детали оборудования были подтверждены из заказа проекта?

Рассмотренный заказ подтверждает два воздушных душа из нержавеющей стали, три двойных стеклянных окона, шесть терминальных выходов HEPA H13 и один AHU прямого расширения TICA с потоком воздуха 2500 м3/ч и статическим давлением 650 Па.

Подтверждает ли фотография проекта классификацию чистой комнаты?

Нет. Фотографии показывают особенности установки и конструкции, но классификация чистой комнаты должна быть подтверждена посредством документального испытания, как правило, против ISO 14644 требования и критерии приема клиента.

Почему модульная координация важна для проектов чистых комнат Малайзии?

Для экспортных проектов модульная координация уменьшает переработку на местах, выравнивая изготовленные панели, отверстия, воздушные души, интерфейсы HVAC и электрические маршруты до доставки на объект.
