Медицинские стенные панели лаборатории для сборки устройств ISO 8: окона, двери и очищаемые перегородки

Технический блог | Чистые комнаты для медицинских устройств

Медицинские стенные панели лаборатории для ISO 8 Сборка устройства: Видение окон, дверей и очищаемых перегородок

ISO 8 зоны сборки медицинских устройств нуждаются в стенных панелях чистой комнаты, которые поддерживают повторяемую чистку, контролируемый поток персонала, видимый надзор и стабильные границы давления, не превращая двери, окна и перегородки в слабые точки.

стенные панели чистой комнаты панели чистой комнаты gmp двери чистой комнаты модульная чистая комната

Медицинские лабораторные стенные панели часто указываются после того, как макет процесса уже почти фиксирован. Это рискованно. В ISO 8 Монтаж устройств, стенные панели, видные окна, двери чистой комнаты и очищаемые перегородки влияют на то, как операторы двигаются, как руководители наблюдают за линией, как материалы переносятся и как поверхности очищаются после каждой партии или смены.

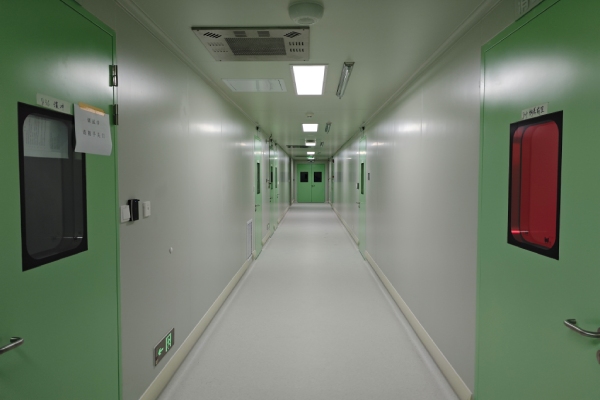

Реальный ISO 8 медицинский коридор чистой комнаты с стенными панелями, дверями чистой комнаты и контролируемым доступом к комнате
Реальная фотография проекта. Коридоры чистых комнат и входы в комнаты должны поддерживать видимость и управляемость взаимоотношений между доступом, уборкой и давлением.

ISO 8 Планирование

Начните с потока процесса, а не толщины панели

ISO 14644-1 классифицирует чистые комнаты по концентрации частиц в воздухе. Для ISO 8 сборка устройства, система стенной панели не создает класс сам по себе, но помогает защитить окружающую среду, уменьшая ловушки для частиц, неконтролируемую утечку и очистку слепых пятен.

Прежде чем выбрать стенные панели медицинской лаборатории, определите маршрут процесса для компонентов, операторов, готовых устройств, отходов, инструментов для очистки и доступа к обслуживанию. Стенная линия, которая выглядит аккуратно по плану, может быть неправильной, если она заставляет операторов пересекать материальные маршруты или делает проверочные окна слишком малыми для визуального контроля.

Поэтому стенные системы чистых комнат Wonclean должны быть согласованы с классификацией комнаты, маршрутами персонала, каялкой двери, потребностями в наблюдении, возвращающимся путём HVAC и каскадом давления до изготовления.

Матрица стенной системы

Координатные панели, окна и двери как один конверт

Самые слабые точки в стенной системе обычно не являются центром панели. Это краи: дверные рамы, рамки окон зрения, угловые ковинги, потолковые соединения и сервисные проникновения. Для сборки медицинских устройств эти интерфейсы нуждаются в плотных поверхностях, герметических соединениях и логике замены в случае повреждения панели или рамы.

ISO 8 контрольный список координации стенной панели сборки медицинского устройства.
Интерфейс Риск чистой комнаты Рекомендуемая деталь
Панельное соединение ловушка частиц, чистящая тень или утечка давления. Промывание соединения, совместимый герметик и запись осмотра.
Окно зрения Леджи, плохой надзор или сложная уборка. Промывание стекла, герметичная рамка и ясная высота наблюдения.
Дверь чистой комнаты Потеря давления, износ уплотнения или конфликт дорожного движения. Гладкий лист, стабильная рама, проверка уплотнения и правильная каялка.
База разделов Накопление грязи при переходе пола. Закрытая или очищаемая деталь базы с документированной уплотнением.

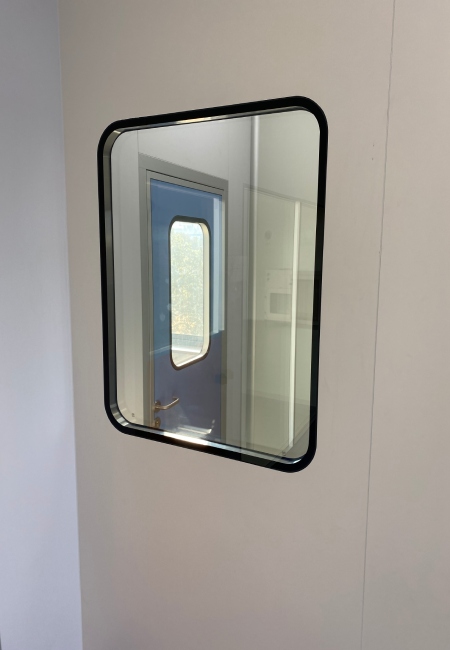

Реальное окно чистой комнаты, интегрированное в разделение стенной панели медицинской лаборатории
Фото реального продукта. Окна для промытого видения поддерживают надзор и уменьшают выступающие борты, когда они интегрированы в систему стенных панелей.

Просмотр системы качества

Контроль объекта должен поддерживать систему качества устройства

Для медицинских устройств, продаваемых в США, 21 CFR Часть 820 устанавливает Регламент системы управления качеством готовых устройств. Изделие чистой комнаты не заменяет требования системы качества, но объект должен поддерживать контролируемое производство, обработку, хранение и очистку.

Именно здесь фармацевтические панели чистой комнаты и панели чистой комнаты GMP становятся больше, чем названия продуктов. Система стены должна облегчить рутинный осмотр, уменьшить неконтролируемые ремонтные работы, позволить заменить поврежденные секции и помочь операторам следовать маршруту процесса, определенному командой по качеству.

Практический пакет проектов должен включать в себя чертежи панелей, графики дверей и окон, данные о герметиках, совместимость с уборкой, фотографии как построены и проверки приема, связанные с использованием комнаты.

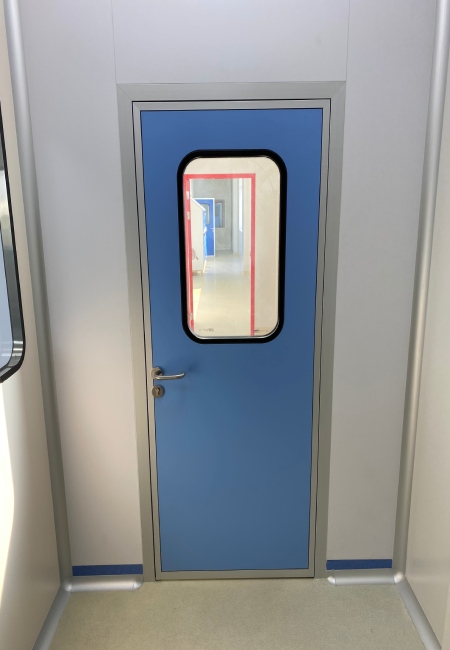

Настоящий раздел чистой комнаты с дверью и окном зрения для ISO 8 зона сборки медицинских устройств
Фото реального продукта. Дверные и оконные модули должны выбираться с той же чистотой и герметической логикой, что и стенные панели.

Эксплуатация и техническое обслуживание

Дизайн для чистки, инспекции и будущих изменений

ISO 14644-4 актуальна, потому что она касается проектирования чистых комнат, строительства и запуска. При сборке медицинских устройств конструкция должна предусматривать не только первую проверку, но и повторную чистку, корректировку макета и замену изношенных компонентов.

Стенные панели Wonclean могут использоваться в модульных макетах чистых комнат, где ожидаются будущие изменения. Важным шагом является документация идентичности панели, деталей рамы, съемных секций и шагов повторного уплотнения, чтобы обслуживание не создавало неконтролируемых пробелов или недокументированных изменений материала.

Проверка технических фактов

Что делает и не утверждает эта статья

  • ISO 8 классификация основана на концентрации частиц в воздухе; стенные панели поддерживают окружающую среду, но не классифицируют помещение самостоятельно.
  • Интерфейсы дверей и окон могут стать риском очистки и утечки, если они не интегрированы в стенную систему.
  • 21 CFR Часть 820 - это регулирование системы качества; В этой статье обсуждается поддержка проектирования объекта, а не консультации по соблюдению нормативных положений.
  • Требования к чистой комнате для медицинских устройств должны быть подтверждены с учетом устройства, риска процесса, системы качества и местной нормативной базы.

Ссылки на технические стандарты

Источники для обзора во время инженерии

  • ISO 14644-1Используется где ISO 8 Обсуждается классификация чистоты воздушных частиц.
  • ISO 14644-4Используется, когда обсуждаются проектирование чистых комнат, строительство и планирование запуска.
  • 21 CFR Часть 820Используется там, где обсуждается контекст системы качества медицинских изделий.

Часто задаваемые вопросы

Частые вопросы

Что делает стенные панели подходящими для ISO 8 сборка медицинских устройств?

Они должны обеспечивать чистимые поверхности, стабильные соединения, совместимые герметики, контролируемые интерфейсы дверей и окон и документацию, которая поддерживает обычный осмотр.

Создают ли окна зрения риск загрязнения?

Они могут, если они создают бороны или плохие пломбы. Промывание окон зрения с запечатанными рамами уменьшает этот риск и улучшает надзор.

Отличаются ли панели чистой комнаты GMP от стандартных перегородок?

Они определены как часть контролируемой среды с уделением внимания чистоте, герметизации, долговечности поверхности и совместимости с рисками процесса.

Следует ли документировать стенные панели во время установки?

- Да. - Да. Планирование панелей, проверки соединений, интерфейсы дверей и окон, герметические материалы и встроенные фотографии помогают в будущем обслуживании и управлении изменениями.
