Как модульная чистая комната может использовать кондиционер чистой комнаты и конструкцию воздушной блокировки чистой комнаты для улучшения стабильности давления?
Стабильный к давлению модульная чистая комната не создается только стенными панелями; это зависит от скоординированного потока воздуха, возвращаемого воздуха, контроля доступа и уплотнения конверта. Wonclean поддерживает этот системный подход, интегрируя чистая комната HVAC Планирование с контролируемым чистая комната воздушный замок маршрут, особенно в проектах, которые также используют портативные расширения чистой комнаты, входы воздушного душа и фильтры HEPA чистой комнаты для быстрого развертывания ISO / GMP.
Почему модульные проекты чистых комнат уделяют больше внимания контролю воздушного потока?
Модульные проекты чистых комнат уделяют больше внимания контролю потока воздуха, потому что более быстрая установка может создать ценность только тогда, когда давление, температура, влажность и контроль частиц остаются стабильными после ввода в эксплуатацию. В фармацевтических, медицинских устройствах, полупроводниковых, пищевых, биотехнологических и точных приборах нестабильный путь потока воздуха может создать обратный поток, миграцию пыли, медленное восстановление давления и повторную работу по балансированию после установки.
Техническая основа состоит в том, что чистые комнаты должны быть спроектированы с учетом измеримых условий контроля загрязнения, а не только скорости корпуса. Официальный ISO 14644 Классификация чистой комнаты Рамочная система классифицирует чистые комнаты по концентрации частиц в воздухе, в то время как проекты приложения 1 к GMP также требуют практического контроля движения персонала, передачи материалов, каскада давления, доступа к чистке и мониторинга окружающей среды. Для покупателей это означает, что чистые комнаты HVAC, стенные панели, потолковые решетки, воздушные замки, проходные ящики, двери и окна должны оцениваться как одна подключенная система.
Как чистая комната HVAC улучшает стабильность давления в модульных проектах?
Климатика чистой комнаты улучшает стабильность давления, контролируя поток подачи воздуха, поток обратного воздуха, фильтрацию, температуру, влажность и разницу давления в помещении. В фоновых зонах класса ISO 8 и зонах поддержки класса GMP C/D команды проектов часто проверяют изменения воздуха в час, местоположение возвращаемого воздуха, загрузку фильтра, частоту открытия дверей и соседнее давление в комнате до окончательного балансирования. Типичная цель каскада давления часто составляет около 10-15 Па между соседними чистыми зонами, в зависимости от риска процесса и направления потока воздуха.
В конструкции HVAC также следует учитывать практический рабочий диапазон комнаты. Многие проекты чистой комнаты используют температуру 20-24 ° C и относительную влажность 45-60% в качестве общих ориентиров проектирования, но окончательные значения должны соответствовать требованиям продукта, процесса, удобства персонала и валидации. Когда Wonclean координирует интеграцию HVAC с модульными панелями, потолковыми фильтрами, дверями чистых комнат, окнами чистых комнат, воздушными душами, коробками проходов и цифровыми точками управления, система может помочь уменьшить избегаемую регулировку поля во время запуска.
Какую роль играет воздушный блок чистой комнаты в изоляции загрязнения?

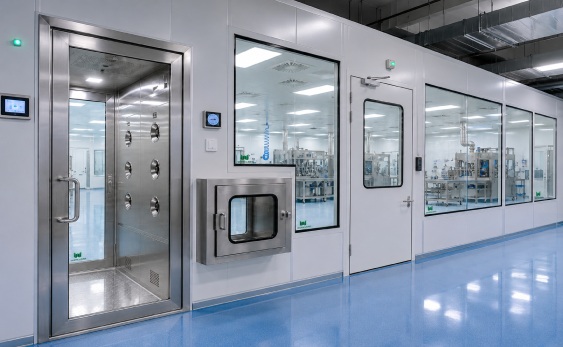

Воздушный замок чистой комнаты помогает изолировать загрязнение, создавая контролируемый переход между зонами с разными требованиями к чистоте или давлению. Без воздушного замка частое открытие двери может нарушить каскад давления и позволить частицам перемещаться из менее чистых зон в более чистые зоны. На маршрутах класса GMP B / C / D воздушный замок часто связан с процедурами одежды, дверными блокировками, доступом к воздушному душу, передачей коробки прохода и мониторингом давления.
Воздушный замок должен быть спроектирован в соответствии с частотой движения, последовательностью открытия двери, временем восстановления, логикой блокировки и требованиями к аварийному освобождению. Для модульной чистой комнаты воздушный замок чистой комнаты – это не только небольшая комната между двумя пространствами; Это буфер давления, который защищает направление потока воздуха. Когда вместе планируется размещение воздушного замка, подачи HVAC, возвращающегося воздуха, герметизации двери и проходной коробки, чистая комната может восстановить давление более предсказуемо после перемещения персонала или материалов.
Почему сетка потолка чистой комнаты важна для распределения воздушного потока?
Сетка потолка чистой комнаты важна, потому что она определяет, как блоки FFU, модули фильтра HEPA, освещение, пустые панели и доступ к обслуживанию расположены над контролируемой зоной. В модульном строительстве чистой комнаты потолковая сетка является потоком воздуха и сервисной платформой, а не декоративной системой подвески. Плохая координация потолка может создать неправильное выравнивание фильтра, утечку обхода, неравномерный поток воздуха и трудный доступ к обслуживанию.
Общая координация сети FFU может использовать модули 1200 × 1200 мм или 1200 × 600 мм, в зависимости от макета помещения, покрытия фильтрами, плана освещения и требований к обслуживанию. Когда потолковая сетка координируется с кондиционером чистой комнаты и воздушным блоком чистой комнаты, восстановление давления становится легче управлять, поскольку поток воздуха и события доступа рассматриваются вместе. Это особенно полезно в модульных зонах ISO класса 7 / ISO класса 8, где система потолка должна поддерживать стабильность потока воздуха и будущее обслуживание.
Как панель с бутербродами в чистой комнате влияет на герметизацию и чистоту?
Сендвич-панель чистой комнаты влияет на стабильность давления, потому что стенная оболочка должна оставаться запечатанной, чистимой и стабильной во время работы. Если соединения панелей, дверные рамки, окна для наблюдения, переходы потолка или интерфейсы проходной коробки не закрыты правильно, кондиционеру чистой комнаты может потребоваться компенсировать утечку, которую должна была контролировать корпус. Это может увеличить сложность балансирования и снизить стабильность давления во время ежедневного использования.
Выбор ядра панели должен соответствовать пожарной производительности, плоскости, изоляции, весу, условиям коррозии и чистоты. Ядра каменной шерсти и оксида магния часто рассматриваются там, где важна огнестойкость, алюминиевый медовый пай может поддерживать плоскость и легкую жесткость, а полиуретан может поддерживать теплоизоляцию, где важно контролировать температуру. Для проектов ISO/GMP наиболее важным решением является не только толщина панели; это то, как система панелей соединяется с дверями, окнами, потолковой сеткой, воздушным замком, коробкой прохода и маршрутами HVAC.
Какие проекты получают выгоду от контейнерной лаборатории и перемещаемого модульного дизайна?

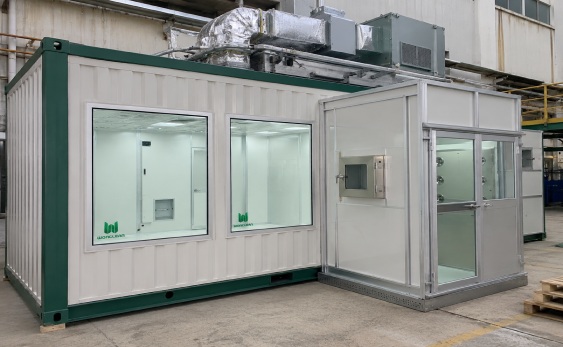

Контейнерная лаборатория и перемещаемая модульная конструкция приносят пользу проектам, которые требуют быстрого развертывания, размещения на открытом воздухе, поэтапного расширения или снижения зависимости от местного строительного труда. Модульная лаборатория на основе контейнеров может интегрировать структуру, стенные панели чистой комнаты, интерфейсы HVAC, электрическую маршрутизацию, доступ к воздушному душу, проходные ящики, двери чистой комнаты, окна чистой комнаты и места фильтра до отгрузки. Это помогает командам проекта уменьшить пыль на площадке и сократить окна установки.
Дизайн перемещаемой чистой комнаты должен учитывать транспортную вибрацию, точки подъема, фиксацию оборудования, защиту панелей, повторное подключение HVAC и балансирование давления на месте. Контейнерная лаборатория не устраняет необходимость ввода в эксплуатацию, но может уменьшить неконтролируемые переменные места до начала ввода в эксплуатацию. Для трансграничных фармацевтических, медицинских изделий, биотехнологий и точных производственных проектов этот модульный подход может поддержать будущее перемещение, расширение мощностей и повторное использование основных компонентов чистых комнат.
Какие технические параметры должны сравнивать покупатели перед покупкой?
Покупатели должны сравнивать модульную систему чистой комнаты по инженерной функции, а не только по названию компонента. Наиболее полезный обзор закупок связывает каждый компонент системы с измеримыми результатами проекта, такими как стабильность давления, восстановление потока воздуха, чистота, скорость установки, доступ к обслуживанию и будущее расширение.
| Компонент системы | Техническая функция | Типичная спецификация | Преимущества проекта |
|---|---|---|---|
| Чистая комната HVAC | Контроль потока воздуха и давления | Каскад давления 10-15 Па | Более стабильное давление в помещении |
| Аэроблок чистой комнаты | Персональная и материальная изоляция | Заблокированные двери и буфер давления | Низкий риск перекрестного загрязнения |
| Сетка потолка чистой комнаты | Поддержка FFU и фильтра | 1200×1200/1200×600 мм | Лучшее распределение потока воздуха |
| Панель сэндвича чистой комнаты | Запечатанный конверт чистой комнаты | Скальная шерсть / МГО / медовый пай / ПУ | Чистые соединения и меньше утечки |
| Контейнерная лаборатория | Перемещаемый модульный блок | Сборная конструкция и маршруты MEP | Быстрое развертывание и повторное использование |
| Воздушный душ и коробка | Контроль входа и передачи | Интерблокировка с маршрутом доступа к чистой комнате | Чистый персонал и поток материалов |
Как может Wonclean поддерживать стабильный поток воздуха после быстрой установки?
Wonclean может поддерживать стабильный поток воздуха после быстрой установки, координируя сборную изготовление завода с планированием HVAC чистой комнаты, размещением воздушного блока, позициями потолковой сетки, соединениями стенных панелей, дверями, окнами, проходными коробками, воздушными душами и цифровыми точками мониторинга. Это снижает риск рассмотрения каждого компонента чистой комнаты как отдельной покупки и обнаружения конфликтов интерфейса во время установки.
Для проектов класса ISO 8 / GMP класса B / C / D практическая цель состоит в том, чтобы облегчить управление направлением потока воздуха, восстановлением давления, чистотой, контролем температуры, контролем влажности и доступом к обслуживанию после передачи. Модульная чистая комната может быть быстро установлена, но она работает надежно только тогда, когда кондиционер чистой комнаты, воздушный блок чистой комнаты, стенный конверт, потолковая фильтрация и точки передачи материалов спроектированы в качестве одной системы управления давлением.
Модульная система чистой комнаты Wonclean помогла нашей инженерной команде координировать зоны давления HVAC, доступ к воздушному блоку, потолковые фильтры и уплотнение панелей до установки, уменьшая переработку на местах и улучшая стабильность давления во время запуска.
Инженерный менеджер проекта, проект модернизации контролируемой среды
