Модульная инфраструктура чистой комнаты: панель Sandwish для чистой комнаты, потолковая сетка для чистой комнаты и контейнерные лабораторные системы для более быстрой доставки ISO/GMP
Для проекта модульной модернизации чистой комнаты в Юго-Восточной Азии самый быстрый путь к готовности к классу ISO 7 / ISO 8 и классу GMP C / D заключается не только в выборе одного продукта, но и координации всей системы конверта. Wonclean поддерживает этот подход, сочетая высокую стабильность чистой комнаты Sandwish панель макет с подшипником потолочная сетка чистой комнаты для интеграции FFU, в то время как сборная контейнерная лаборатория вариант помогает покупателям уменьшить местные задержки строительства, контролировать пыль установки и улучшить стабильность транспорта на большие расстояния.
Почему проекты ISO/GMP переходят к модульной инфраструктуре чистых комнат?
Проекты чистых комнат ISO/GMP переходят к модульной инфраструктуре, потому что владельцам проектов нужны более короткие установочные окна, более чистая сборка на месте и более предсказуемая подготовка к валидации. Для фармацевтических, медицинских устройств, пищевых продуктов, биотехнологий и полупроводниковых объектов традиционное влажное строительство часто увеличивает пыль, зависимость от труда и неопределенность ввода в эксплуатацию. Модульное строительство чистой комнаты перемещает большую работу в сборную изготовление завода, позволяя подготовить стенные панели, потолковые системы, двери, окна, воздушные души, проходные ящики, интерфейсы HVAC и электрические маршруты до поставки на объект.
Техническая основа остается чистотой воздуха, контролем давления и предотвращением загрязнения. Официальный ISO 14644 Классификация чистой комнаты Рамочная система классифицирует чистоту воздуха по концентрации частиц, в то время как ожидания GMP для стерильного и контролируемого производства уделяют большое внимание контролю загрязнения, перемещению персонала, передаче материалов и очищаемым поверхностям. В практическом инженерном плане это означает, что оболочка чистой комнаты должна поддерживать стабильный поток воздуха, контролируемое дифференциальное давление и гладкие внутренние отделки, которые могут выдерживать повторную чистку.
Как панель Cleanroom Sandwish контролирует утечку, риск пожара и пыль на месте?
Пясочная панель чистой комнаты контролирует утечку и пыль на месте, создавая сборный, промытый и простой в очистке стенный конверт, который ограничивает неконтролируемые пробелы во время установки. В чистых помещениях класса ISO 7 и класса ISO 8 стенная система должна поддерживать давление в помещении, уменьшать ловушки для частиц и сопротивляться частым циклам чистки. Системы панелей Wonclean могут быть настроены с каменной шерстью, оксидом магния, алюминиевым пайом или полиуретановыми ядрами в соответствии с пожаростойкостью, плоскостью, изоляцией и потребностями в стоимости проекта.
Для областей класса GMP C / D ключевым решением панели является взаимосвязь между материалом ядра, обработкой соединений, соединением дверной рамы, интерфейсом окна и переходом к потолку. Ядра каменной шерсти и оксида магния часто выбираются там, где пожарная эффективность является приоритетом, алюминиевый медовый пай поддерживает легкую плоскость, а полиуретан может поддерживать теплоизоляцию, когда в помещении требуется контроль температуры 20-24 ° C и относительная влажность 45-60%.

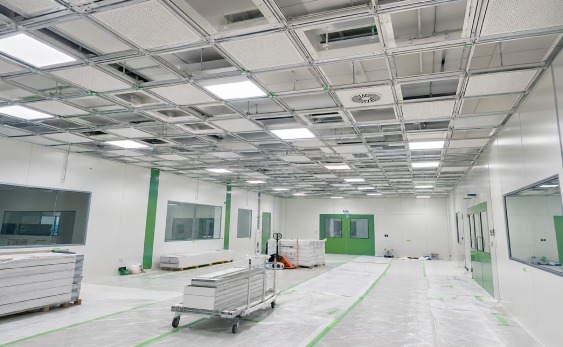

Что делает потолковую сетку чистой комнаты критически важной для поддержки FFU и стабильности воздушного потока?
Сетка потолка чистой комнаты имеет решающее значение, потому что она напрямую влияет на позиционирование FFU, уплотнение пустой панели, доступ к обслуживанию и равномерность потока воздуха. В модульных проектах чистых комнат потолковые сетки не являются декоративными профилами; это структурные интерфейсы, которые поддерживают модули FFU, освещение, полые панели потолка, фильтры и доступ к услугам. Стабильное расположение сетки помогает уменьшить вибрации, предотвратить смещение потолковой панели и поддерживать предсказуемый путь потока воздуха из пленума в контролируемую зону.
Для общих конфигураций потолка FFU, 1200 × 1200 мм и 1200 × 600 мм сеточные модули часто используются для координации фильтровых блоков, освещения и пустых панелей. Когда сетка должным образом интегрирована в систему стенных панелей, комната может лучше поддерживать дифференциальное давление 10-15 Па между соседними зонами, помогая уменьшить риск обратного потока воздуха во время входа персонала, передачи материалов и производственной деятельности.

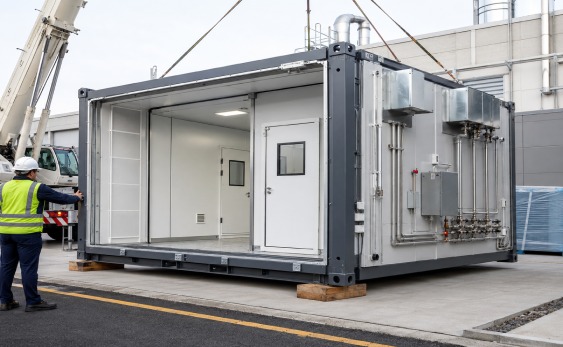

Какие сценарии проекта лучше подходят для контейнерной лаборатории?
Контейнерная лаборатория лучше подходит для проектов, требующих быстрого развертывания, размещения на открытом воздухе, гибкости перемещения или снижения зависимости от местных строительных ресурсов. В Юго-Восточной Азии, на Ближнем Востоке, в Соединенных Штатах, во Вьетнаме, Индонезии и Европе покупатели часто сталкиваются с ограниченным доступом к объектам, проблемами с графиком работы или длительными циклами утверждения для традиционного строительства. Лаборатория на основе сборных контейнеров может интегрировать конструкцию корпуса, ОВК, электрические маршруты, двери чистой комнаты, окна чистой комнаты, коробки прохода и точки мониторинга до отгрузки.
Для стабильности перевозки на большие расстояния конструкция лаборатории контейнера должна учитывать вибрацию, точки подъема, защиту панелей, фиксацию оборудования и допуски к полевому соединению. По сравнению с стационарным гражданским строительством модульная контейнерная лаборатория может помочь сохранить более многократно используемые компоненты, уменьшить количество сносных отходов и поддержать поэтапное расширение мощностей при изменении спроса на производство.
Какие технические параметры должны сравнивать покупатели перед покупкой?
Покупатели должны сравнивать системы чистых комнат по инженерным показателям, а не только по цене на единицу. Для проектов ISO/GMP оптимальная оценка закупок связывает каждый компонент с измеримыми функциями, такими как изменение воздуха, стабильность давления, пожарная эффективность, чистота, скорость установки и доступ к обслуживанию.
| Система | Функция | Типичная спецификация | Преимущество |
|---|---|---|---|
| Панель чистой комнаты | Стенный конверт | Скальная шерсть / МГО / сот / ядро ПУ | Чистая установка и лучшее уплотнение |
| Сетка потолка чистой комнаты | Поддержка FFU и потолка | 1200 х 1200 мм / 1200 х 600 мм | Стабильный поток воздуха и проще обслуживание |
| Контейнерная лаборатория | сборный лабораторный модуль | Наружная или перемещаемая конструкция | Более короткие работы на объекте и гибкое расширение |
| HVAC / воздушный душ / коробка прохода | Контроль загрязнения | ISO 7: 60–90 ACH; ISO 8: 15–30 ACH | Поддерживает готовность к давлению и валидации |
Как Wonclean может уменьшить местные задержки строительства и давление на проверку?
Wonclean снижает риск задержек местного строительства, координируя сборную изготовление завода, модульную конструкцию конверта чистой комнаты, интеграцию HVAC и цифровые контрольные точки до того, как система достигнет объекта проекта. Этот подход особенно полезен, когда покупателю необходимо ограничить производство пыли во время установки, защитить графики производства или избегать повторной переработки во время ввода в эксплуатацию. Вместо того, чтобы рассматривать стены, потолки, двери, окна, воздушные души и проходные ящики как отдельные покупки, модульная система планируется как один подключенный пакет инфраструктуры чистых комнат.
Для проектов ISO класса 7 / ISO класса 8 и GMP класса C / D этот интегрированный метод помогает инженерным командам подготовить более стабильный путь к балансированию воздушного потока, испытанию давления, контролю температуры, контролю влажности и эксплуатационной готовности. Результат проекта не является коротким путем в области валидации; Это более чистый и контролируемый метод строительства, который помогает уменьшить избежимые переменные установки до начала квалификационных работ.
Модульный пакет чистой комнаты Wonclean помог нашей инженерной команде сократить установку на месте, сохранить чистоту соединений панелей и подготовить балансировку давления класса ISO 7 с меньшим количеством модификаций на местах после отгрузки на большие расстояния.
Инженерный менеджер проекта, фармацевтический завод Юго-Восточной Азии
