Russia FAB 300 Semiconductor Cleanroom Project Case Study: Координация потолковой сетки, стенных панелей, поднятого пола и HVAC

Тематическое исследование проекта | Russia Semiconductor FAB 300

Russia FAB 300 Semiconductor Cleanroom Project Case Study: Координация потолковой сетки, стенных панелей, поднятого пола и HVAC

Большомасштабная полупроводниковая чистая комната поставляется не только панелями. В этом российском проекте FAB 300 Wonclean поддерживала систему конверта чистой комнаты, координировав прогресс потолковой сетки, установку стенных панелей чистой комнаты, планирование поднятого пола, интерфейсы HVAC и практические детали доставки на месте.

потолочная сетка чистой комнаты стенные панели чистой комнаты полупроводниковая чистая комната

Обновление общественного проекта для этой чистой комнаты FAB 300 выделило четыре взаимосвязанных рабочих процесса: координацию потолка, установку стенных панелей, планирование поднятого пола и интеграцию HVAC. Фотографии на месте показывают, почему эти предметы не могут обрабатываться отдельно. Верх чистой зоны потолковые сетки, каналы, точки подвешки и услуги конкурируют за пространство. Вокруг комнаты стенные панели и окна для наблюдения должны оставаться выровненными и чистыми. Ниже процессной зоны плотная поднятая система опоры пола должна нести нагрузки, сохраняя при этом поток воздуха и доступ к обслуживанию.

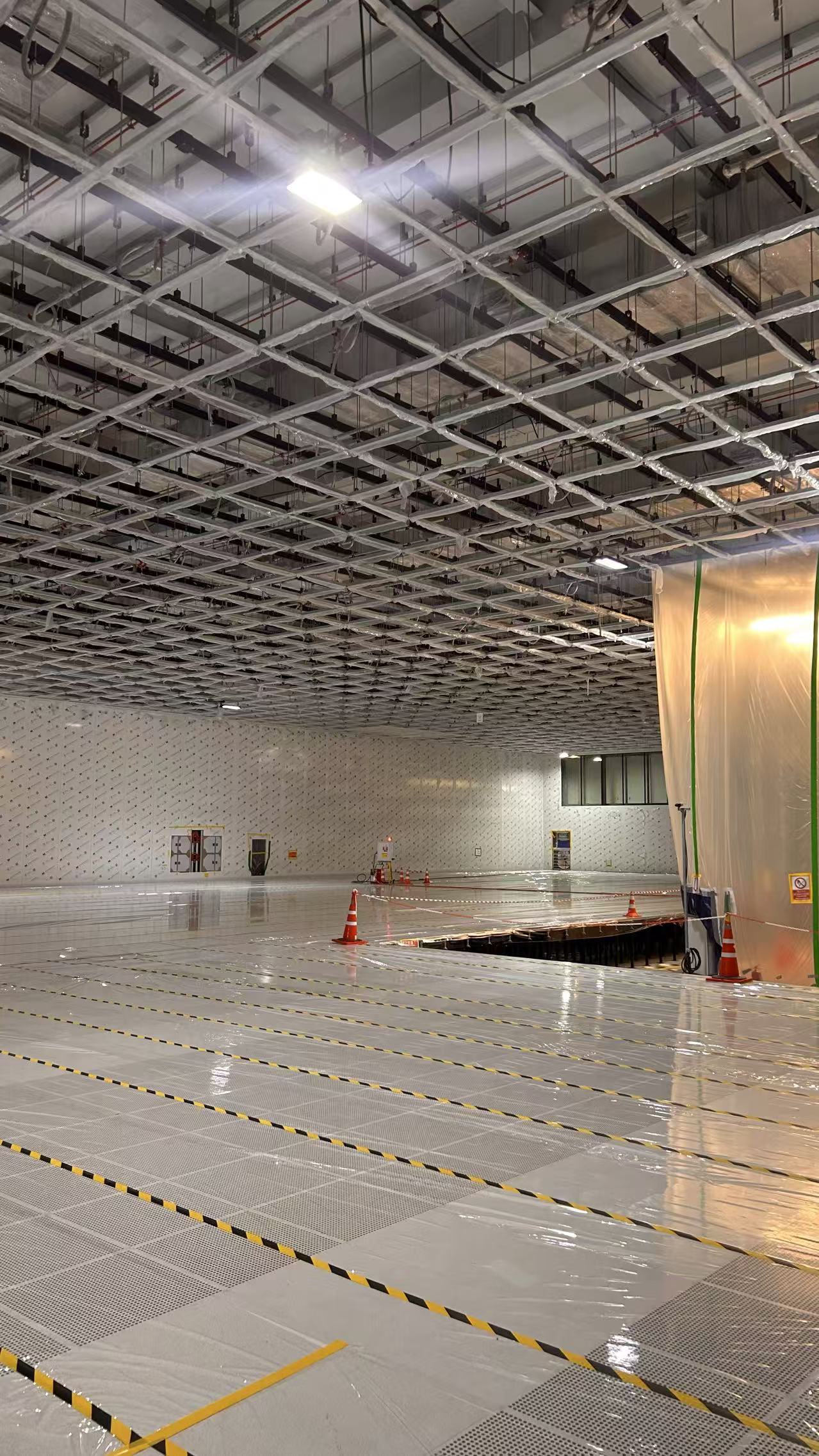

Фото проекта чистой комнаты полупроводников Wonclean Russia FAB 300, показывающее координацию потолковой сетки, стенные панели и прогресс установки поднятого пола
Россия Фото проекта FAB 300. Прогресс строительства большой чистой комнаты, показывающий работу потолковой сетки, установку стенных панелей и планирование поднятого пола в одном контролируемом пространстве.

Снимок проекта

Подтвержденный охват из обновления проекта и фотографий сайта

В этом тематическом исследовании в качестве исходного материала используются обновление проекта LinkedIn и предоставленные фотографии проекта. Она не претендует на конфиденциальные данные клиентов, окончательную классификацию чистой комнаты, площадь комнаты или результаты приемных испытаний. Видимого и указанного объема достаточно, чтобы объяснить инженерную логику полупроводникового оболочка чистой комнаты FAB 300.

Факты проекта, используемые для статьи по этому сайту.
Пункт Подтвержденные доказательства проекта Техническое значение
Тип проекта Проект чистой комнаты полупроводника FAB 300. Требуется большая координация между чистой комнатой, процессным пространством и коммунальной инфраструктурой.
Регион проекта Фотографии российского проекта получены из записей проекта Wonclean. Показывает требования к трансграничной поставке проекта и поддержке установки на месте.
Сфера применения потолка Видимая сетка подвесного потолка и координация воздушного обслуживания. Модули потолка должны координироваться с HVAC, освещением, вешалками и последующим доступом к пуску в эксплуатацию чистой комнаты.
Сфера охвата стены Установка стенной панели чистой комнаты с интегрированными окнами наблюдения и сервисными отворами. Стенные панели функционируют в качестве очищаемого оболочка и в качестве основы для выравнивания интерфейсов помещений.
Объем пола Поднятое половое поле с опорами пьедестала, проводящим соединением и защищенными установочными маршрутами. Пол полупроводниковой чистой комнаты должен сочетать в себе поддержку нагрузки, планирование потока воздуха, доступ к обслуживанию и детали электростатического управления.
Фокус доставки В обновлении LinkedIn говорится, что Wonclean поддерживал систему конвертов чистой комнаты с опытом проекта и поставкой продукта. Ценность заключается в координации реальных деталей сайта, а не только в поставке отдельных продуктов.

Координация потолка

Потолочная сетка - это координационная платформа, а не окончательный слой

В конструкции полупроводниковых чистых комнат потолковая сетка несет больше координационного давления, чем обычный архитектурный потолок. Он должен зарезервировать места для доставки чистого воздуха, освещения, точек доступа, пожарных служб, кабельных маршрутов, подвесных прутников и каналов. Если сеть не координируется раньше, поздние изменения поля могут повлиять на равномерность потока воздуха, безопасность доступа и последовательность установки.

Фотографии России FAB 300 показывают большую воздушную сеть с защищенными членами, плотными точками подвески и несколькими сервисными маршрутами. Это типичный момент, когда команда проекта должна поддерживать чертежи, прогресс установки и защиту объекта. Система потолка чистой комнаты все еще находится в стадии строительства, но решения, принятые на этом этапе, определяют, как комната может быть сбалансирована, проверена и поддержана позже.

Для Wonclean координация потолка означает проверку размеров продукта, ритма сетки модуля, соединений стены с потолком и интерфейсов HVAC вместе. Техническая цель проста: при установке панелей, фильтров, каналов и освещения каждый элемент должен иметь запланированное положение, а не стать конфликтом на месте.

стенные панели

Установка стенной панели создает границу чистой комнаты

Стенные панели в этом проекте FAB 300 – это больше, чем большие покрытия. Они определяют границу чистой комнаты, защищают рабочую зону от неконтролируемых частиц и обеспечивают чистую поверхность для будущей рабочей среды. На фотографиях показана защитная пленка панелей, которая все еще находится на месте, что важно на активной стадии строительства, поскольку близлежащие полы, потолки и сервисные работы могут легко почерапать готовые поверхности.

Наблюдательные окна и сервисные открытия требуют особого внимания. Планирование стенной панели должно поддерживать выравнивание в течение длительных пробегов, в то время как оконные рамки должны оставаться достаточно ровными, чтобы избежать брегов и трудностей с очисткой. Вокруг отверстий, резка панелей, армировка, герметик и установка рамы должны быть спланированы как одна деталь.

Полупроводниковая чистая комната обычно оценивается по производительности после тестирования, но многие риски производительности создаются раньше. Плохие стенные соединения, открытые пробелы, слабая защита и незапланированные проникновения могут превратиться в утечку, сложность очистки или переработку. Вот почему Wonclean относится к стенным панелям чистых комнат как к части всей системы конвертов.

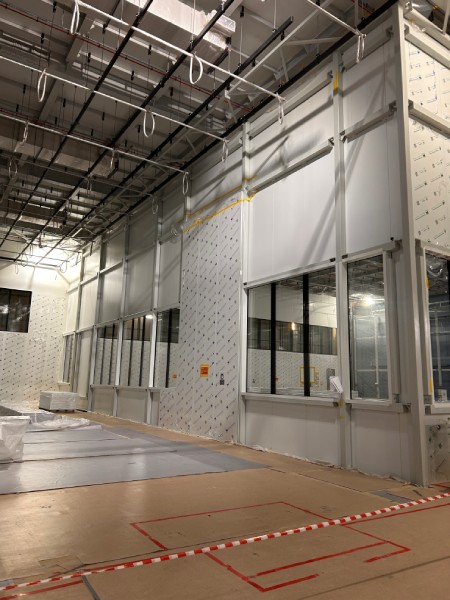

Фото проекта чистой комнаты Wonclean Russia FAB 300, показывающее высокие стенные панели, окна для наблюдения и координацию воздушного HVAC
Интерфейс стены и окна. Большие стенные панели чистой комнаты, окна наблюдения и воздушные службы должны быть проверены вместе перед окончательным уплотнением и передачей комнаты.

Поднятое планирование этажа

Поднятые полы требуют нагрузки, воздушного потока и логики обслуживания одновременно

Поднятое половое поле на фотографиях проекта является одним из самых четких технических сигналов полупроводниковой среды. Поднятый пол выбирается не только для внешнего вида. Он должен поддерживать нагрузки оборудования, позволять доступ к обслуживанию, соответствовать планированию потока воздуха и поддерживать стабильную высоту на большой площади.

Планирование педестала, сидение на панели и локальное выравнивание имеют значение, потому что небольшая повторяемая ошибка может стать большой проблемой выравнивания через залив FAB. Также важны защитная пленка и временные пути доступа. Во время активного строительства панели должны быть защищены от повреждения поверхности, загрязнения и ненужного движения.

Фото проекта на ближайшем плане также показывает проводящую связь в области педестала. Эта деталь важна в высокотехнологичных производственных помещениях, где необходимо учитывать электростатическое управление и заземление оборудования вместе с механической установкой. Изделие не удостоверяет окончательные электростатические характеристики; В нем подчеркивается видимая деталь конструкции, которая должна быть впоследствии проверена посредством специфических испытаний проекта.

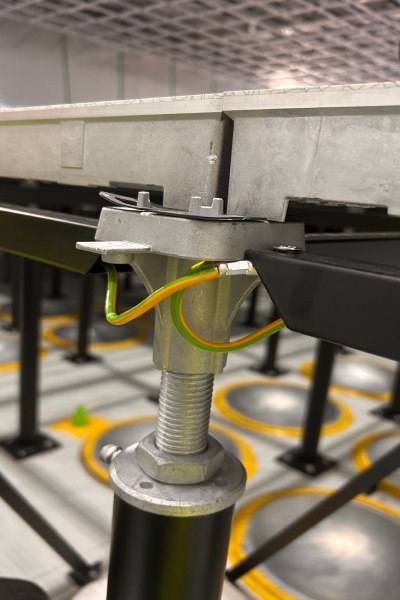

Фото проекта Wonclean Russia FAB 300, показывающее поднятую опору пола и проводящую деталь слияния в чистой комнате полупроводников
Поднятые детали пола. Поддержка педестала, сидение панелей и проводящие детали слияния должны быть рассмотрены до закрытия пола и перемещения оборудования.

Интеграция HVAC

Интерфейсы HVAC должны быть защищены во время строительства

Обновление проекта LinkedIn конкретно упоминает интеграцию HVAC. На фотографиях присутствуют воздушные каналы и сервисные маршруты, в то время как конверт чистой комнаты и поднятый пол все еще собираются. Эта последовательность распространена в крупных проектах чистых комнат, но создает проблему координации: комната должна оставаться строительной, в то время как многие торговли работают в одном и том же пространстве.

Координация HVAC влияет на открытия потолковых панелей, позиции соединения каналов, доступ к обслуживанию и последующее балансирование воздуха. Если отверстие смещено или канал блокирует доступ, проблема может не быть очевидной до ввода в эксплуатацию. Вот почему потолковая сетка, высота стены, зоны обслуживания и половые маршруты должны быть рассмотрены вместе до окончательного закрытия.

Роль Wonclean в таком проекте заключается в поддержке конверта чистой комнаты и связанной с ней доставки продукта, чтобы установка на сайте имела меньше неизвестных. Точка легкого маркетинга также является практической точкой: надежные продукты имеют значение, но надежная координация - это то, что позволяет этим продуктам работать как система.

Контроль строительства

Что фотографии сайта показывают о контроле рисков

На фотографиях российского проекта FAB 300 показано несколько хороших сигналов строительного контроля: защитная пленка на полах и стенных панелях, временные маршруты безопасности, накладные панельные материалы, активная координация потолка и видимое разделение рабочих зон. Эти детали не являются декоративными. Они защищают компоненты чистой комнаты до окончательной стадии очистки и ввода в эксплуатацию.

  • Защитите готовые стенные панели чистой комнаты от царапин, пока работа над потолком и полом продолжается.
  • Сохраняйте временные пути доступа, чтобы установщики не случайно пересекали завершенные половые зоны.
  • Сохраняйте потолковые модули и сервисные отверстия в соответствии с окончательным планом HVAC и освещения.
  • Проверьте выравнивание поднятого пола до прибытия большого оборудования или повторных транспортных нагрузок.
  • Записывайте видимые детали установки, прежде чем скрытые места закрыты панелями или половой плиткой.

Для чистой комнаты высокотехнологичного производства эти механизмы управления объектом уменьшают переработку и сохраняют качество конверта чистой комнаты на самом уязвимом этапе установки.

Проверка технических фактов

Что это тематическое исследование делает и не утверждает

  • Проект описан как проект чистой комнаты Semiconductor FAB 300 на основе поставленной папки изображений проекта и обновления проекта LinkedIn.
  • В статье обсуждается координация видимой потолковой сетки, установка стенных панелей, планирование поднятого пола и интеграция HVAC, показанная или указанная в материалах проекта.
  • В статье не утверждается окончательный класс ISO, результат количества частиц, площадь комнаты, имя клиента, город или статус приема, поскольку эти данные не были предоставлены.
  • Фотографии показывают прогресс на месте, а не окончательную квалификацию. Окончательные результаты должны быть подтверждены путем ввода в эксплуатацию проекта и соответствующих записей испытаний в чистой комнате.
  • Тематическое исследование написано для английского веб-сайта Wonclean в качестве технической статьи проекта с легким позиционированием продукта.

Ссылки на технические стандарты

Полезные ссылки на обзор проекта Cleanroom

  • ISO 14644-4полезно для проектирования чистых комнат, строительства и координационного мышления стартапа.
  • ISO 14644-3полезный для методов испытаний чистых комнат и дискуссий по вводу в эксплуатацию.
  • ISO 14644-1полезно в качестве справочника для классификации чистоты частиц в воздухе, если команда проекта впоследствии опубликует проверенные результаты классификации.

Часто задаваемые вопросы

Россия FAB 300 Проект чистой комнаты FAQ

Какой тип проекта представляет собой чистая комната FAB 300 России?

Это случай проекта полупроводниковой чистой комнаты, сосредоточенный на масштабной координации конверта чистой комнаты, включая работу потолковой сетки, установку стенных панелей, планирование поднятого пола и интеграцию HVAC.

Почему потолковая сетка важна в этом проекте?

Сетка потолка координирует доставку чистого воздуха, освещение, точки подвешки, каналы, пути доступа и сервисное пространство. В большой чистой комнате FAB эти интерфейсы должны быть спланированы до окончательного закрытия.

Подтверждает ли фотография проекта классификацию чистой комнаты?

Нет. Фотографии показывают ход строительства и технические детали, но классификация чистой комнаты требует документального испытания в соответствии с применимым стандартом проекта и согласованным эксплуатационным состоянием.

Что Wonclean поддержал в этом проекте FAB 300?

Wonclean поддерживала систему конвертов чистых комнат с опытом проектирования и поставки продукции, сосредоточившись на стенных панелях чистых комнат, системах потолковой сетки и деталях координации для высокотехнологичных производственных сред.

Поддержка проекта Wonclean

Поддержка конверта чистой комнаты для полупроводниковых проектов

Wonclean поддерживает проекты полупроводниковых, электронных, фармацевтических и лабораторных чистых комнат с помощью стенных систем, потолковых систем, модульных компонентов чистых комнат, дверей, окон, воздушных душей, проходных ящиков и координации рисунков на уровне проекта.

Для полупроводниковой чистой комнаты или пространства поддержки FAB поделитесь макетом, высотой потолка, маршрутами процесса, целью чистоты, концепцией давления, базой HVAC и потребностями в доступе к оборудованию, чтобы конверт чистой комнаты мог быть спроектирован до производства и установки.
