Контроль отклонения панелей в чистой комнате для полупроводниковых фабрик: алюминиевые медовые комнаты, каменная шерсть и армированные рамы

Технический блог Инженерия полупроводниковых панелей

Контроль отклонения панелей в чистой комнате для полупроводниковых фабрик: алюминиевые медовые комнаты, каменная шерсть и армированные рамы

В полупроводниковых фабриках отклонение панелей является не только структурной деталью. Длинные стены чистой комнаты, переходящие потолки, дверные отверстия и поток воздуха оборудования могут превратить небольшое движение в напряжение уплотнения, ловушки частиц и риск квалификации.

Система стены чистой комнаты панель бутерброда чистой комнаты потолковая система модульная чистая комната

Контроль отклонения панелей чистой комнаты начинается с простого вопроса: какое движение может терпеть комната, не теряя целостности поверхности, стабильности давления или чистоты? Ответ зависит от ядра панели, кожи лица, расстояния, расстояния между опорами, потолковых нагрузок, дверных и оконных открытий, вибрации оборудования и того, как стена соединяется с полом и потолком.

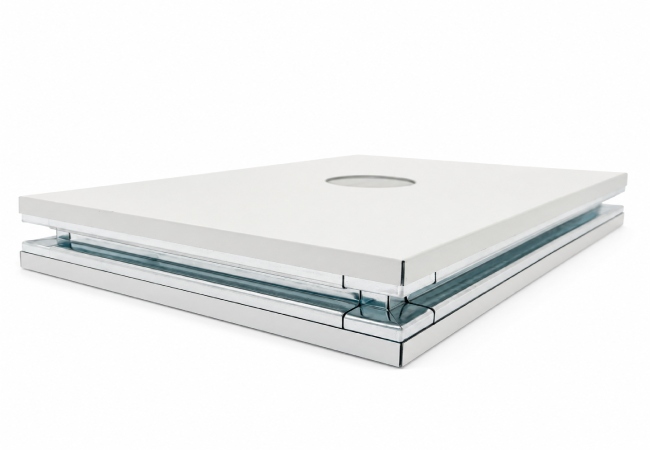

Настоящая алюминиевая панель чистой комнаты, показывающая жесткую структуру ядра для полупроводниковых стен и потолков
Фото реального продукта. Алюминиевые панели чистых комнат часто выбираются там, где соотношение жесткости к весу и стабильность размеров важны.

Риск отклонения

Почему движение панелей важно в полупроводниковых чистых комнатах

В обычной комнате небольшое движение панели может быть только проблемой внешнего вида. В полупроводниковой чистой комнате отклонение может повлиять на герметичный материал для соединений, выравнивание рамы двери, утечку воздуха, сжатие уплотнения потолка и долгосрочную чистоту соединений стены с потолком. Панель, которая наклоняется под нагрузкой, также может создать борты, где осаждаются частицы.

Команда по проектированию должна вместе рассмотреть размер панели, материал ядра, толщину листа лица, арматуру, метод поддержки и сервисные отверстия. Длинные стенные проходы, высокие перегородки, пешеходные потолковые зоны и тяжелые панели доступа требуют большего внимания, чем небольшие закрытые комнаты.

ISO 14644-4:2022 Рамки создания чистой комнаты от требований до проектирования, строительства и запуска. Для отклонения панелей это означает, что структурные и архитектурные требования должны быть определены до изготовления панелей.

Выбор материала

Алюминиевая Панель Медового Раба vs. Панель Сендвича Рокволл

Алюминиевая панель может обеспечить высокую жесткость при меньшем весе, что делает ее полезной для больших потолковых модулей, высоких перегород или зон чистой комнаты, где плоскость имеет решающее значение. Сэндвич-панель из каменной шерсти часто рассматривается, когда поведение пожара, акустическая производительность, теплоизоляция и баланс затрат важны. Ни один из материалов автоматически не лучше во всех местах; каждый должен соответствовать диапазону, поддержке и риску чистой комнаты.

Логика управления отклонением панелей для стен и потолков полупроводниковых чистых комнат.
Стратегия Группы Лучший случай использования Инженерная проверка
Алюминиевая панель Длинные проширения, легкие потолковые панели и чувствительные к плоскости стены. Поддержка расстояния, закрытие края, толщина листа лица и армирование открытия.
Панель сэндвича Rockwool Пожарные или акустические перегородки, где также требуется изоляция. Плотность ядра, сжатие соединений, длина панели и поддержка рамы.
Усиленная рама Открытия дверей, окна, проходы и сервисные проникновения. Путь передачи нагрузки, крепление, коррозионная устойчивость и съемный доступ.

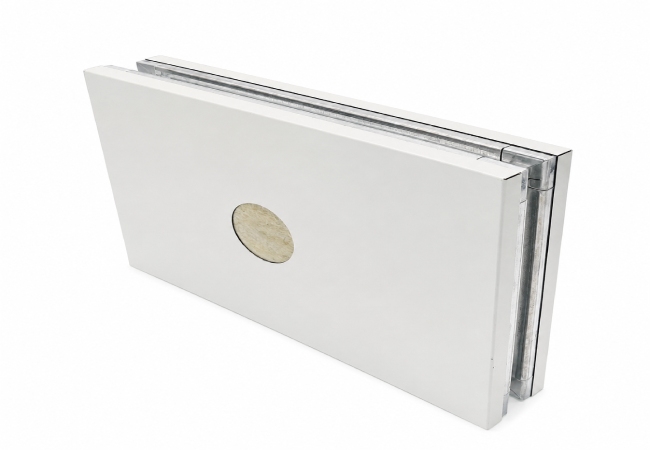

Настоящий образец панели бутерброда из каменной шерсти для сравнения отклонения стены и потолка в чистой комнате
Фото реального продукта. Сендвич-панели Rockwool должны оцениваться по плотности ядра, длине панели, конструкции соединений и поддержке рамы, а не только по толщине.

Открытия и рамки

Двери, окна и коммунальные отверстия нуждаются в усиленных путях нагрузки

Стена чистой комнаты обычно сильнее, когда она непрерывна. Как только добавляется дверь, окно зрения, порт передачи, открытие канала или проникновение кабеля, путь нагрузки меняется. Панель может нуждаться в алюминиевой раме, стальном армировании, более толстых кожах или отдельной опорной раме, чтобы предотвратить локальное изгибание и трещины суставов.

Для полупроводниковых заводов это важно, потому что двери и проходы часто находятся рядом с инструментами, сервисными коридорами и границами давления. Если рамка поворачивается или поселяется, уплотнение может потерять сжатие. Если оконный модуль не поддерживается, давление на очистку и повторная работа двери могут медленно подвергать воздействию слабые соединения.

Поэтому хороший чертеж магазина должен показать не только модуль панели, но и усиление вокруг каждого отверстия, точки крепления, тип герметика, съемные крышки и последовательность проверки.

Реальные алюминиевые профили рам чистой комнаты, используемые для укрепления стенных панельных отверстий и длинных краев панелей
Фото реального продукта. Усиленные алюминиевые профили помогают передавать нагрузки вокруг отверстий и поддерживают более чистые, более стабильные соединения панелей.

Потолочные нагрузки

Подходящие потолки и сервисные панели нуждаются в отдельном обзоре нагрузки

Потолочная панель чистой комнаты может нести только свой собственный вес, или она может быть частью сервисной платформы с огнями, фильтрами, пустыми панелями, люками доступа и периодическими нагрузками на обслуживание. Различие должно быть ясным. Рассмотрение не ходящего потолка как ходящего является проблемой безопасности; обращение с ходящим потолком в качестве общей панели является проблемой производительности чистой комнаты.

ISO 14644-3 охватывает методы испытаний в чистой комнате, такие как поток воздуха, разница давления и восстановление. Потолок, отклоняющийся вокруг фильтров, пустых панелей или люков доступа, может осложнить испытания и обслуживание, поскольку сервисная плоскость больше не ведет себя последовательно.

Поэтому для проектов Wonclean выбор панелей должен быть сделан вместе с расстоянием потолковой сетки, конструкцией вешалки, позициями FFU, размером люка доступа и предполагаемым подходом к обслуживанию.

Проверка технических фактов

Что делает и не утверждает эта статья

  • Один только материал панели не определяет класс чистой комнаты; классификация воздушных частиц проверяется в соответствии с ISO 14644-1.
  • Алюминиевые панели могут улучшить соотношение жесткости к весу, но закрытие края, опоры и проникновения по-прежнему контролируют установленную производительность.
  • Панели с бутербродами Rockwool должны оцениваться по плотности ядра, пожарным/акустическим потребностям и пределам расстояния; Одной толщины недостаточно.
  • Структурная нагрузочная способность и соответствие местным кодексам должны быть подтверждены инженером проекта, особенно для проходящих потолков и больших отверстий.

Ссылки на технические стандарты

Источники для обзора во время инженерии

  • ISO 14644-4:2022Используется, когда обсуждаются требования к чистой комнате, проектирование, строительство и планирование запуска.
  • ISO 14644-3Используется там, где обсуждаются испытания воздушного потока, давления и эффективности чистой комнаты.
  • ISO 14644-1 : ссылается на классификацию чистоты частиц в воздухе.

Часто задаваемые вопросы

Частые вопросы

Почему отклонение панелей важно в чистых полупроводниковых комнатах?

Потому что движение панели может напряжать уплотнения, нарушать границы давления, влиять на выравнивание дверей и создавать борбы, где собираются частицы.

Когда полезна алюминиевая панель чистой комнаты?

Это полезно, когда жесткость, плоскость и меньший вес важны, особенно в длинных стенах, потолковых панелях или больших модульных сбороках.

Подходит ли сендвич-панель из каменной шерсти для чистых полупроводниковых комнат?

Он может быть подходящим, когда требуются пожарные, акустические или изоляционные характеристики, при условии, что промежуток, поверхностная отделка, уплотнение соединений и детали опоры конструированы правильно.

Необходимы ли закрытия дверей и окон?

Обычно да. Открытия прерывают путь нагрузки панели, поэтому усиление помогает контролировать локальное изгибание, сжатие уплотнения и долгосрочное выравнивание.
