Детали стенных панелей чистых комнат для полупроводниковых заводов: герметикаты, проникновения, окна и контроль утечки частиц

Технический анализ Полупроводниковые стенные панели чистой комнаты

Детали стенных панелей чистых комнат для полупроводниковых заводов: герметикаты, проникновения, окна и контроль утечки частиц

Стенные панели чистой комнаты являются границами давления, сервисными интерфейсами и чистящими поверхностями одновременно. В полупроводниковых заводах детали вокруг герметических материалов, проникновений в коммунальные системы, окон для зрения и дверных рам могут решить, остается ли система стен чистой комнаты стабильной после установки.

стенные панели чистой комнаты стенные панели чистой комнаты Интерфейс двери чистой комнаты полупроводниковая чистая комната

СоставыДержите швы панели промытыми, герметизированными и проверяемыми. ОткрытияДетальные рукавы, уплотнения и сервисные вырезы. ОС WindowsИзбегайте брегов вокруг визуальных панелей и рам. УтечкаЗащитите каскад давления и контроль частиц.

Полупроводниковая стенная система чистой комнаты не должна оцениваться только по ядру панели. Окончательная производительность зависит от деталей: герметических линий, выравнивания панелей, дверных интерфейсов, оконных рам, коммунальных проникновений, отверстий для обратного воздуха и того, как каждый соединение переживает чистку и цикл давления. Хорошая детализация уменьшает переработку и помогает чистой комнате сохранить свою классификацию после начала реального производства.

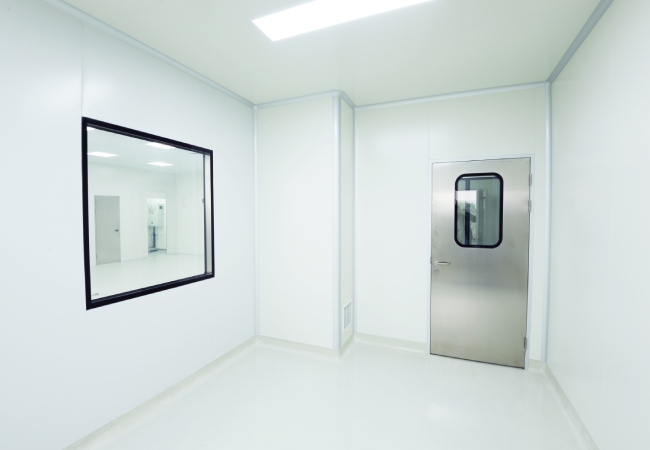

Настоящая система стены чистой комнаты с окном с плавным видением и интерфейсом двери чистой комнаты
Настоящая фотография чистой комнаты. Интерфейсы окна, стены и двери показывают детали, необходимые для уменьшения брегов и утечки.

Совместная детализация

Панельные соединения должны быть спроектированы как чистые границы давления

Панельные соединения - это маленькие детали с большими последствиями. Плохой сустав создает борт для пыли, слабую точку для утечки давления и проблему обслуживания после повторного стирания. Хорошее соединение имеет контролируемое выравнивание, совместимый герметик, достаточную опорную поддержку и метод проверки, который может быть повторен во время установки и обслуживания.

ISO 14644-4 адресует проектирование, строительство и запуск чистых комнат. Для стенных панелей это означает, что детали должны быть подключены к требованию чистой комнаты, а не выбраны в качестве декоративной отделки. Конструкция сустава должна поддерживать чистоту, контроль утечки воздуха, долговечность и будущую замену панелей.

В полупроводниковых заводах даже опорные пространства могут содержать чувствительные метрологические, упаковочные или точные функции сборки. Поэтому детали стенной панели должны быть последовательными по всей чистой комнате, а не импровизированными из комнаты в комнату.

Уплотнители и материалы

Выбор герметика должен соответствовать риску движения, очистки и процесса

Уплотнитель часто обрабатывается как небольшой материал, но он является частью стенной системы чистой комнаты. Он должен терпеть движение панели, чистящие средства, диапазон температуры и влажности, а также необходимый интервал обслуживания. Деталь должна определять подготовку поверхности, геометрию бисера, условия утверждения, критерии проверки и метод ремонта.

Подробная информация о приоритетах для полупроводниковых стенных панелей чистых комнат.
Детали Общий режим сбоя Ответ на спецификацию
Вертикальный панельный соединение Трещина, образование бортовых или утечка воздуха. Определить опору, тип герметика, профиль бисера и критерии проверки.
Переход от пола к стене Грязная ловушка или остатки очистки на основании. Используйте совместимые бухты или запечатанные детали базы с доступом к обслуживанию.
Связь от потолка к стене Утечка давления над контролируемой зоной. Координация потолковой сетки, крышки стены и непрерывности герметика.

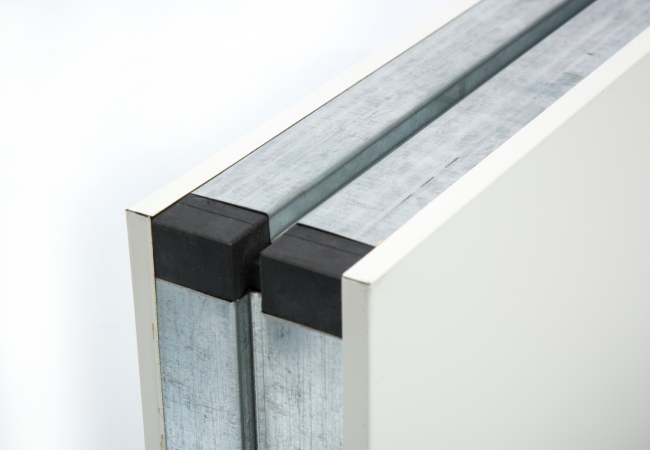

Деталь края стенной панели чистой комнаты, показывающая металлические кожи и соединительный интерфейс
Фото реального продукта. Детализация края панели помогает инженерам проверять закрытие соединений, устойчивость к удару и непрерывность чистимой поверхности.

Проникновения

Коммунальные проникновения нуждаются в усилении, уплотнении и доступе

Каждая труба, канал, кабельный поднос, проход, сенсорный кабель или точка мониторинга меняет стенную панель чистой комнаты. Открытие должно быть расположено вдали от неконтролируемых краев панели, где это возможно, усилено, если это требуется, запечатано совместимым методом и оставлено доступным для осмотра.

График проникновения является полезным контрольным документом. В нем следует указать местоположение, размер, тип обслуживания, метод уплотнения, ответственную торговлю, запись инспекции и встроенную фотографию. Без этого списка стенные панели могут стать пластинкой из недокументированных открытий после ввода в эксплуатацию.

Окна и дверные рамки

Видение Окна и двери являются частью стенной системы

Окна для наблюдения поддерживают безопасность, надзор и рабочий процесс, но рама может создавать борты и пути утечки, если она не интегрирована в стенную панель чистой комнаты. Рамы дверей несут еще больший риск, потому что они подвергаются повторным движениям, импульсам давления и чистке. Конструкция должна избегать выступающих краев, защищать линии уплотнения и держать поверхность легкой для проверки.

Для полупроводниковых пространств, детали дверей и окон также должны проверяться на тележках, перемещении оборудования, доступе к обслуживанию инструментов и каскаде давления. Чистая поверхностная деталь, которая блокирует маршрут процесса, по-прежнему является конструктивным конфликтом.

Системы стены в чистых комнатах Wonclean могут интегрировать панели, двери, окна и потолковые интерфейсы в качестве пакета, что помогает сохранять границу давления последовательной от рисунка до установки.

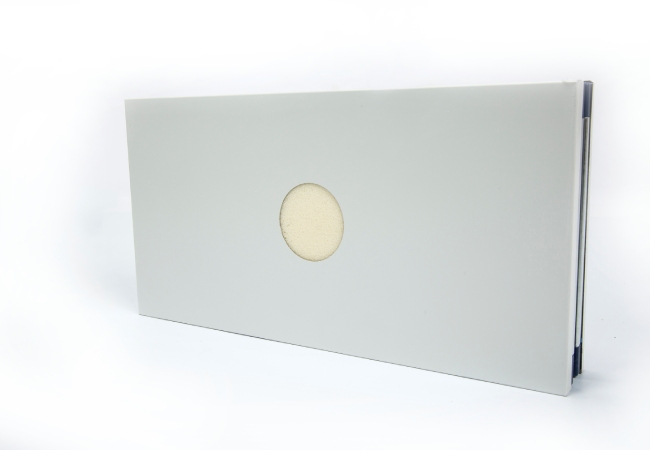

Настоящая стенная панель чистой комнаты с заводским круговым проникновением для маршрутизации обслуживания
Фото реального продукта. Проникновение, подготовленное на заводе, может быть запечатано и проверено более последовательно, чем неконтролируемое полевое разрезание.

Контроль утечки частиц

Деталь стены успешна только в том случае, если она переживет тестирование и эксплуатацию

ISO 14644-1 определяет классификацию чистоты воздуха, в то время как ISO 14644-3 охватывает методы испытаний, используемые для проверки эффективности чистой комнаты. Стенные панели не классифицируются сами по себе, но плохие детали стен могут подорвать поведение потока воздуха и давления, которые помогают комнате соответствовать своему классу.

Практический план инспекции должен проверять выравнивание панели, непрерывность герметического материала, отделку оконной рамы, герметизацию дверной рамы, записи проникновения, дефекты поверхности, остатки чистки, реакцию на давление и встроенную документацию. Если детали не могут быть проверены, то их не следует оставлять на предположение.

Проверка технических фактов

Источники, используемые в этой статье

Использованный факт Источник Последствия проектирования
Классификация чистой комнаты в воздухе измеряется концентрацией частиц. ISO 14644-1 Детали стены должны уменьшить ловушки частиц и пути утечки, которые влияют на производительность помещения.
Проектирование и строительство чистых комнат должны руководствоваться требованиями. ISO 14644-4 Панельные соединения, окна и проникновения должны быть указаны перед установкой.
Испытания в чистой комнате включают вспомогательные испытания, связанные с давлением и потоком воздуха. ISO 14644-3 Детали утечки стены и проникновения должны быть готовы к проверке ввода в эксплуатацию.
Ожидания мониторинга зависят от стратегии управления чистой комнатой. ISO 14644-2 Интерфейсы панелей не должны блокировать датчики, точки давления или контроль доступа.

Ссылки на стандарты

Ссылки на стандарты и записки общественного доступа

  • ISO 14644-1Официальная страница ISO для классификации чистоты частиц в воздухе.
  • ISO 14644-2Официальная страница ISO для мониторинга, чтобы предоставить доказательства эффективности чистой комнаты.
  • ISO 14644-3Официальная страница ISO для методов испытаний в чистых комнатах.
  • ISO 14644-4Официальная страница ISO для проектирования, строительства и запуска чистых комнат. Полные стандарты ISO могут требовать покупки или разрешенного доступа.

Часто задаваемые вопросы

Часто задаваемые вопросы

Какова самая важная деталь стенной панели в полупроводниковых чистых комнатах?
Самой важной деталью является непрерывность: соединения, углы, дверные рамки, окна и проникновения должны работать вместе как чистые и устойчивые к давлению части одной и той же стенной системы.
Определяют ли стенные панели чистой комнаты класс ISO?
Класс ISO основан на концентрации частиц в воздухе. Стенные панели поддерживают класс косвенно, снижая риск утечки, ловушек частиц, повреждения поверхности и очистки.
Почему коммунальные проникновения опасны?
Проникновения могут стать путями утечки и ловушками для частиц, если они не усилены, уплотнены, запечатаны, документированы и доступны для проверки после установки.
Что следует включить в досье проверки стенной панели?
Включите макет панели, осмотр соединений, данные о герметиках, проверки интерфейса окон и дверей, график проникновения, встроенные фотографии, заметки о совместимости чистки и коррективные действия.

Укажите стенную систему, а не только панель

Системы стены чистых комнат Wonclean могут координировать панели, окна, двери, потолковые интерфейсы и сервисные проникновения, чтобы полупроводниковые проекты имели более чистые детали установки и более надежные доказательства ввода в эксплуатацию.
