Модульные чистые лаборатории для производства медицинских изделий: планирование класса ISO, ACH и чистых зон

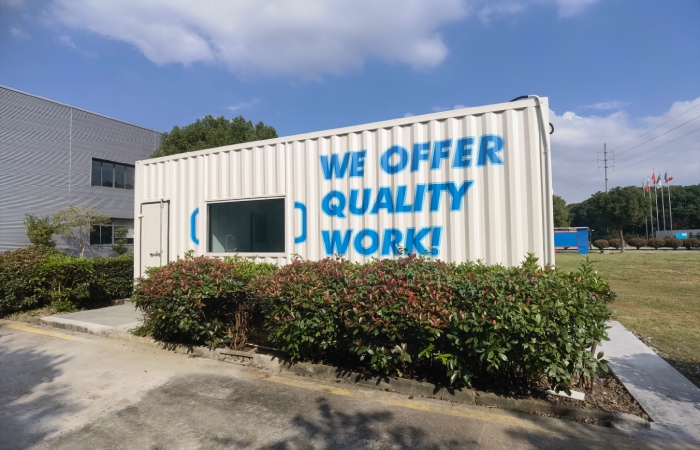

Производство медицинских устройств часто нуждается в контролируемой чистой лаборатории, которая меньше, быстрее и более гибкой, чем полный обычный завод. Модульная чистая лаборатория может поддерживать пилотное производство, сборку, инспекцию, упаковку или разработку процесса, но только тогда, когда класс ISO, поток воздуха, предположения ACH и границы чистой зоны планируются в качестве одной технической системы.
модульная чистая лаборатория чистая комната медицинского устройства Класс чистой комнаты ISO ACH и воздушный поток
| Класс ISOОпределить необходимый предел частиц в воздухе и состояние оккупации. | ACHИспользуйте изменения воздуха для размера потока воздуха, а не только для доказывания чистоты. | ЗоныОтдельные зоны сборки, проверки, передачи и поддержки. | МСКДержите доказательства макета в соответствии с записями качества устройства. |
Для команд по медицинским устройствам лучшая модульная чистая лаборатория - это не просто контейнер с чистыми панелями. Это контролируемое пространство, где воздействие продукта, движение оператора, источники частиц, передача материала, метод очистки и качественная документация все указывают на одну и ту же конструкцию, основанную на риске.
Планирование на основе риска
Начните с процесса устройства, а не с размера контейнера
Модульная чистая лаборатория для медицинских изделий должна начаться с устройства и процесса: является ли продукт открытым или упакованным, сухим или влажным, стерильным или нестерильным, имплантируемым или для внешнего использования, собираемым вручную или автоматизированным, проверяемым в процессе или в окончательной упаковке? Каждый ответ меняет логику чистой зоны.
ISO 13485:2016 является международным стандартом системы менеджмента качества для медицинских изделий. Он не предписывает размещение чистой комнаты, но усиливает необходимость контролируемых производственных условий, документированных процессов и планирования качества на основе рисков. Поэтому чистый лабораторный макет должен быть легко объяснен в файле качества производителя устройства.
Для раннего проектирования определяйте этапы воздействия продукта, количество персонала, тепловую нагрузку оборудования, ввод материала, вывод отходов, метод очистки, точки мониторинга и документацию партии или партии перед закреплением отпечатка модуля.
Класс ISO и ACH
Класс ISO проверяется частицами; ACH - это только один вход дизайна
ISO 14644-1 классифицирует чистые комнаты по концентрации частиц в воздухе. ACH может помочь оценить объем потока воздуха, но не может доказать класс ISO сам по себе. Чистая лаборатория с высоким ACH все еще может плохо работать, если возвращающиеся пути заблокированы, операторы создают неконтролируемую турбулентность, утечки фильтров или рабочие столы сидят в мертвых зонах.
ISO 14644-3 охватывает методы испытаний в чистой комнате, включая проверки, которые помогают подтвердить поток воздуха, разницу давления и установленную работу системы фильтра, где это указано. Для модульных чистых лабораторий конструкция должна сделать эти проверки практичными после установки, а не скрытыми за недоступными панелями оборудования.
| Пункт планирования | Частная ошибка | Лучший подход |
|---|---|---|
| Класс ISO | Выбор ISO 7 или ISO 8 без определения состояния работы. | Определить установленные, в состоянии покоя или эксплуатационные пределы приема и частиц. |
| ACH | Обращение изменений воздуха в качестве единственной цели чистоты. | Используйте ACH с моделью потока воздуха, путь возвращения, управление источником и тестирование. |
| Чистые зоны | Все мероприятия в одной открытой комнате. | Отдельные функции сборки, проверки, одежды, передачи и поддержки. |
| Доступ к обслуживанию | Скрытие фильтров, амортизаторов или датчиков за готовыми стенами. | Планируйте доступ к услугам без открытия критических поверхностей чистой зоны. |
Макет чистой зоны
Маленькой чистой лаборатории все еще нужны отдельные функциональные зоны

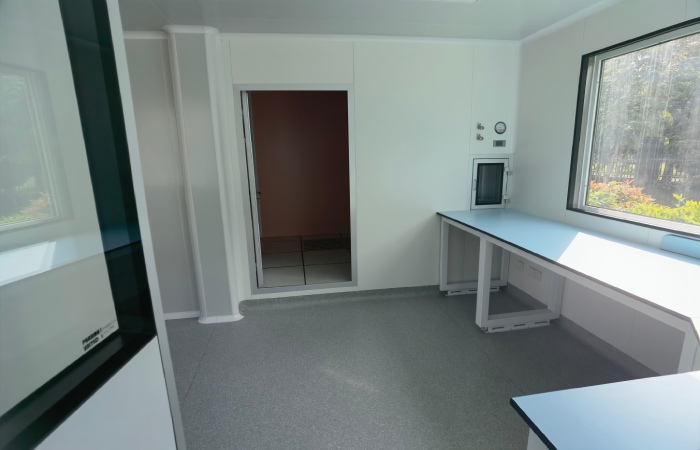

Лаборатории чистки медицинских устройств часто проваливаются не потому, что комната слишком мала, а потому, что рабочий процесс сжат без контрольных точек. По крайней мере, в плане должны проводиться различия между одеждой или входом, получением материала, чистым хранением, сборкой, инспекцией, поддержкой упаковки, выходом отходов и хранением чистящих инструментов.

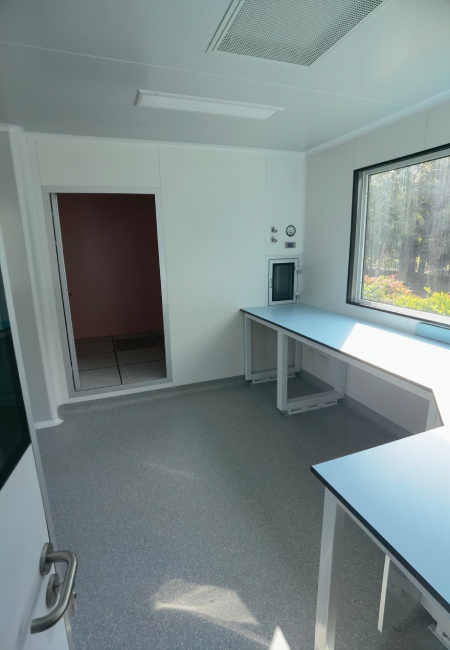

Когда модульная чистая лаборатория включает в себя проходящий, воздушный блок или переносный люк, оборудование должно быть размещено там, где его естественно используют операторы. Если самый короткий путь обойдет маршрут переноса, ежедневное поведение постепенно победит конструкцию чистой зоны. Дверная каялка, краи стола, корзины и партийные записи все имеют значение в компактном пространстве.
Модульные чистые лаборатории Wonclean могут интегрировать стенные панели, двери, окна, проходные ящики, потолковые системы и фильтры вентилятора, чтобы макет комнаты поддерживал реальное движение производства, а не заставлял операторов работать вокруг чистой комнаты.
HVAC и доступ к услугам
Доступ к HVAC должен быть спланирован без нарушения чистой зоны

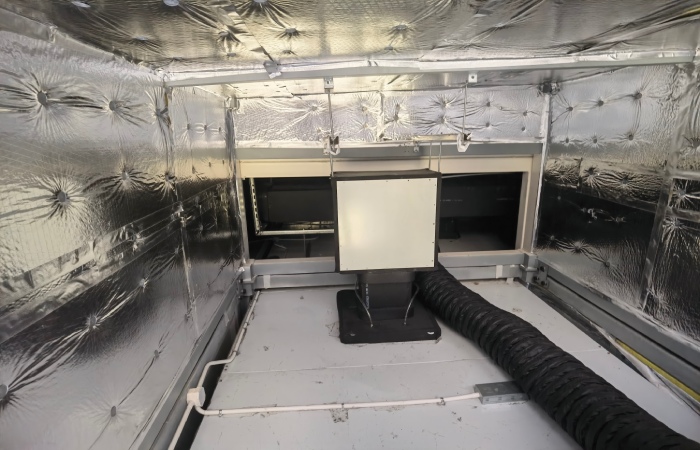

Модульная чистая лаборатория компактна, поэтому стратегия обслуживания HVAC имеет решающее значение. Фильтры, вентиляторы, амортизаторы, маршрутизация конденсата, трубы давления, сигнализация и электрические соединения нуждаются в доступе для проверки и обслуживания. Если каждое обслуживание требует открытия производственной комнаты, чистой лаборатории будет сложнее сохранить квалификацию.
ISO 14644-4 адресует проектирование, строительство и запуск чистых комнат. В модульных чистых лабораториях это означает, что потолок, обслуживающий отдел и комната должны быть скоординированы, чтобы балансировка воздушного потока, проверка давления и замена фильтра могли происходить в контролируемой последовательности.
Конструкция также должна избегать чрезмерного потока воздуха просто для компенсации утечок. Тесные панели, герметические проникновения, контролируемые двери и четкие пути возвращения обычно обеспечивают лучшее стабильность, чем пытаться решить любую проблему с более высоким ACH.
Контекст системы качества
Чистый лабораторный макет должен быть легким для защиты в системе качества устройства
Для регулируемых FDA устройств в США Регулирование системы управления качеством FDA вступил в силу 2 февраля 2026 года и включает ISO 13485:2016 по ссылке. Это не означает, что каждая чистая лаборатория медицинских изделий имеет один и тот же класс ISO, но это делает документированный контроль производства и решения по качеству, основанные на риске, более важными.
Модульный пакет чистой лаборатории, готовый к проверке, должен включать в себя размещение помещения, цель класса ISO, состояние занятости, концепцию обработки воздуха, карту давления, поток материалов, метод очистки, места мониторинга, доступ к обслуживанию, чертежи панелей и потолка, график дверей, размещение оборудования и записи инспекции установки.
Для производителей медицинских изделий эти записи помогают связать проектирование объекта с проверкой процесса, мониторингом окружающей среды, контролем изменений и документацией поставщика.
Проверка технических фактов
Источники, используемые в этой статье
| Использованный факт | Источник | Чистая лаборатория последствия |
|---|---|---|
| Класс чистой комнаты основан на концентрации частиц в воздухе, а не только на ACH. | ISO 14644-1 | Планирование классов ISO должно включать проверку частиц в определенном состоянии. |
| Испытания в чистой комнате могут включать в себя методы утечки воздуха, разницы давления и установленных фильтров. | ISO 14644-3 | Модульные лаборатории нуждаются в доступных испытательных и сервисных пунктах. |
| Проект, строительство и запуск чистой комнаты должны рассматриваться вместе. | ISO 14644-4 | Потолок, доступ к HVAC, стенные панели и двери должны быть скоординированы перед изготовлением. |
| ISO 13485 является стандартом системы управления качеством для медицинских изделий. | ISO 13485:2016 | Решения чистой лаборатории должны документироваться таким образом, чтобы поддерживать записи СУК устройства. |
| QMSR FDA вступил в силу 2 февраля 2026 года и включает ISO 13485:2016 по ссылке. | FDA QMSR | Чистые лаборатории медицинских изделий должны сохранять четкие доказательства контролируемых условий производства. |
Ссылки на стандарты
Ссылки на стандарты и записки общественного доступа
- ISO 14644-1Официальная страница ISO для классификации чистоты воздуха в чистых помещениях по концентрации частиц.
- ISO 14644-3Официальная страница ISO для методов испытаний в чистых комнатах.
- ISO 14644-4Официальная страница ISO для проектирования, строительства и запуска чистых комнат.
- ISO 13485:2016Официальная страница ISO для систем управления качеством медицинских изделий.
- FDA QMSRОфициальная страница FDA для Регламента системы управления качеством. Полный текст ISO может потребовать покупки или разрешенного доступа.
Часто задаваемые вопросы
Модульная чистая лаборатория FAQ для производства медицинских устройств
Какой класс ISO нужен чистой лаборатории медицинских устройств?
Нет единого класса ISO для всех устройств. Требуемый класс зависит от воздействия продукта, чувствительности к частицам, стратегии стерилизации, риска процесса, нормативных ожиданий и системы качества производителя.
Достаточно ли ACH, чтобы доказать чистоту модульной чистой лаборатории?
Нет. ACH - это конструкционный вход воздушного потока. Производительность чистой комнаты должна проверяться результатами частиц, поведением потока воздуха, качеством установки фильтра, путём возвращения, контролем давления и дисциплиной эксплуатации.
Какие зоны следует включить в компактную чистую лабораторию?
Общие зоны включают вход или одежду, передачу материалов, чистое хранение, сборку, инспекцию, поддержку упаковки, вывоз отходов и доступ к услугам. Точное зонирование должно соответствовать риску процесса устройства.
Может ли контейнерная лаборатория поддерживать записи качества медицинских устройств?
Да, если макет, класс ISO, концепция потока воздуха, материалы, доступ к обслуживанию, метод очистки, места мониторинга и проверки установки достаточно четко документированы для системы качества устройства.
Wonclean Инженерная записка
Проектируйте модульную лабораторию вокруг доказательств и рабочего процесса
Модульная чистая лаборатория может помочь производителям медицинских устройств быстро добавить контролируемую мощность, но стоимость зависит от ранних инженерных решений. Класс ISO, ACH, чистые зоны, управление давлением, панельные интерфейсы, двери, проходы и доступ к HVAC должны быть зафиксированы до изготовления, а затем проверены после установки.
