Фармацевтическая конструкция стенной панели чистой комнаты: химическая устойчивость, промывочные соединения и контроль микробного риска

Техническое руководство по проектированию Фармацевтическая система стены чистой комнаты

Фармацевтическая конструкция стенной панели чистой комнаты: химическая устойчивость, промывочные соединения и контроль микробного риска

Фармацевтические стенные панели чистых комнат выбираются не только по цвету или толщине панели. Система стен должна выдержать химическую чистку, ограничивать разливание частиц, уменьшать микробные порты, защищать границы давления и сохранять двери, окна и проникновения в коммунальные услуги чистыми на протяжении многих лет эксплуатации.

фармацевтические стенные панели чистой комнаты химически устойчивые стенные панели Интерфейс двери чистой комнаты GMP модульная чистая комната

ХимияСоответствуйте панелям чистящим средствам и времени воздействия. Промывание суставовКонтроль трещин, бортовых и открытых креплений. ИнтерфейсыЗапечатьте двери, окна, коробки и коммунальные услуги. РискПоддержка контроля и проверки загрязнения.

В фармацевтическом объекте стена чистой комнаты является как архитектурной поверхностью, так и границей контроля загрязнения. Он разделяет процессные комнаты, поддерживает каскад давления, получает повторное стирание, несет окна наблюдения и поглощает злоупотребление тележками, поток одежды и доступ к обслуживанию.

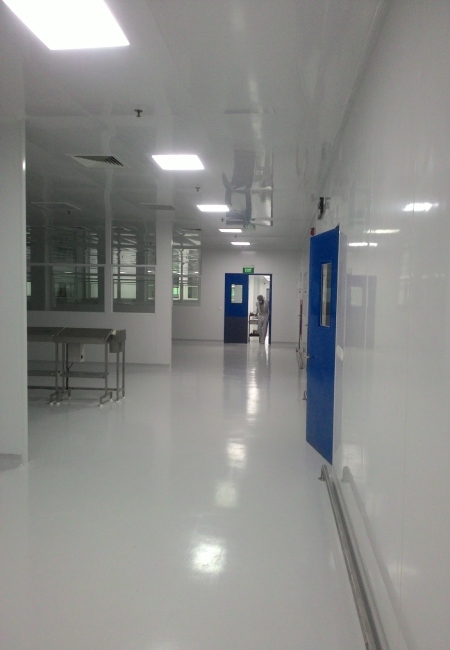

Коридор фармацевтической чистой комнаты с настенными панелями и очищаемыми потолковыми соединениями
Очищаемый стенный панельный коридор. Большие, гладкие поля стен снижают сложность уборки, но двери, стекло, покрытие и детали обслуживания все еще определяют качество контроля загрязнения комнаты.

Выбор материала

Химическая устойчивость должна соответствовать реальной программе очистки

Стенная панель, описанная как химически устойчивая, автоматически не подходит для каждой фармацевтической комнаты. Правильный обзор начинается с матрицы очистки и дезинфекции: спирты, перекись водорода, четвертые соединения аммиака, спорициды, гипохлорит, кислотные моющие средства, щелочные моющие средства, время контакта, частота стирания и поведение остатков.

Для покрытой стали, HPL, нержавеющей стали или других отделок стен чистой комнаты важные режимы сбоя включают изменение цвета, пузырь, потерю блеска, смягчение, отек края, коррозию, делиминацию и разрушение герметика. ASTM D543 обычно упоминается для оценки устойчивости пластикового материала к химическим реагентам, в то время как ASTM D1308 рассматривает воздействие химических веществ на прозрачные и пигментированные органические отделки. Эти стандарты не заменяют специфические критерии принятия проекта, но они помогают покупателям запрашивать доказательства тестирования вместо того, чтобы полагаться на широкие претензии.

Поэтому выбор стенных панелей Wonclean следует рассмотреть с учетом СОП чистки пользователя, классификации помещения, цели борьбы с микробами, риска удара и ожидаемого жизненного цикла. Панель, которая хорошо работает в коридоре с низкой чисткой, может не быть правильной отделкой рядом с процессом смывания, дезинфекции или стерильной поддержки.

Проектный контрольный список

Спецификация стенной панели должна контролировать больше, чем ядро панели

Ключевые моменты проектирования для фармацевтических стенных панелей чистых комнат.
Точка проектирования Технический риск Рекомендуемый контроль
Поверхностная отделка Задержание остатков, разрушение частиц или очистка. Проверьте покрытие, HPL или нержавеющую отделку против чистящих средств и метода стерения.
Совместная геометрия Трещины могут собирать остатки и микроорганизмы. Используйте промывочные соединения, совместимые герметики и очищаемые профили.
Рамки дверей и окон Пробелы, бороны и повреждения уплотнения ослабляют очистку и контроль давления. Глубина рамы координат, герметическая линия, стеклянная установка и доступ к проверке.
Utility проникновения Незапечатанные проникновения нарушают границу чистой комнаты. Документные рукавы, экзоты, уплотнения и герметики перед установкой.

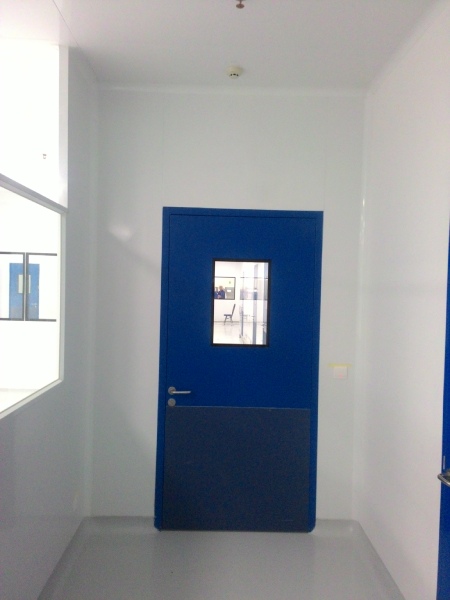

Интерфейс дверной и стенной панелей чистой комнаты для контроля фармацевтического давления и очистки
Интерфейс дверь-стена. Рамы дверей, стекла, ударные пластины и прилегающие стенные панели должны рассматриваться как единая очищаемая сборка, а не как отдельные изделия.

Совместная стратегия Flush

Промывание соединений уменьшает микробную гавань только тогда, когда они могут быть построены и проверены

Промывание соединения чистой комнаты полезно, потому что оно уменьшает бороны и пробелы тени, где остатки могут оставаться после очистки. Но деталей на рисунке недостаточно. Установщик должен иметь возможность выравнивать панели, наносить совместимые герметики, защищать готовые поверхности и оставлять соединение, которое может быть визуально проверено после повторной чистки.

Приложение 1 к GMP ЕС подчеркивает стратегию борьбы с загрязнением, конструкцию помещений и квалификацию чистых помещений для стерильного производства. Даже в областях поддержки применяется та же инженерная логика: поверхности должны быть гладкими, чистимыми и совместимыми с предполагаемым подходом к борьбе с загрязнением.

Для стенных панелей это означает избегать воздействия крепежных элементов в чистых зонах, где это возможно, контролировать качество силиконовых или герметических бисеров, используя оболочную основу или совместимые детали от пола до стены, а также выбирать отделки, которые не создают полки на краях панелей.

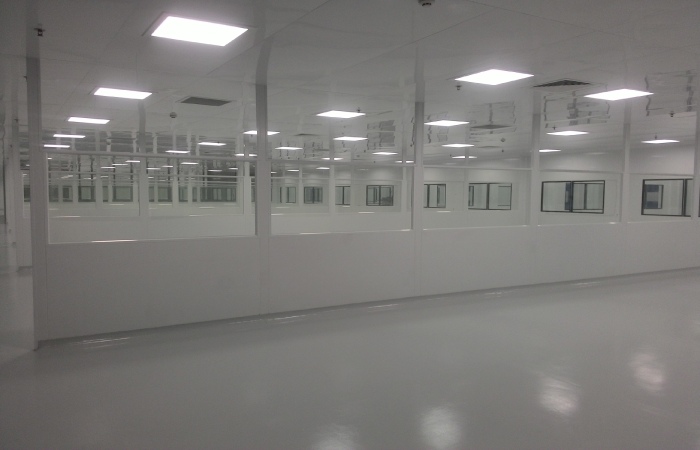

Оконные фармацевтические стенные панели чистой комнаты с промывочными соединениями и чистимыми поверхностями
Оконная стенная панель граница. Окна наблюдения улучшают видимость процесса, но стеклянная рама, уплотнение и окружающие панельные соединения должны оставаться гладкими и чистыми.

Интерфейсы и проникновения

Большинство сбоев стенной панели происходят на интерфейсах, а не в середине панели

Большая поверхность стенной панели обычно легко очистить. Реальный риск сосредоточен на дверных рамах, наблюдательных окнах, проходных ящиках, обратных решетках, розетках, трубопроводах, трубах давления, пожарных устройствах, портах данных и переходах от панели к потолку. Каждое проникновение может стать источником частиц, карманом остатков или путью утечки, если оно не скоординировано до работы на площадке.

ISO 14644-4 предоставляет руководство по проектированию, строительству и запуску чистых комнат. Для стенных систем практический вывод заключается в том, что границы помещений и установленные услуги должны быть рассмотрены вместе. Позже добавленный розетка или маршрут трубы может повредить логику чистоты иначе хорошо спроектированного пакета панелей.

Обзоры проекта Wonclean должны включать графики проникновения, чертежи рам, совместимость уплотнения / герметика, доступ к сервису и стратегию замены. Детали стены чистой комнаты также должны сохранять техническое обслуживание: если необходимо обслуживать датчик, решетку или проход, работа не должна требовать резки поверхности стены после квалификации.

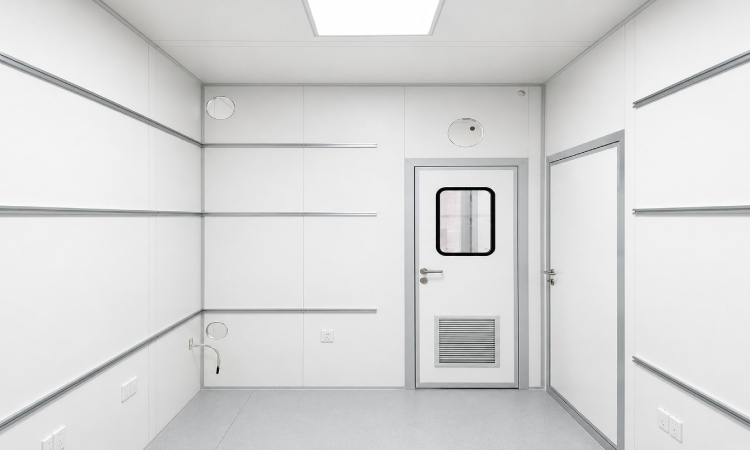

Интерьер стенной панели чистой комнаты с уплотненной дверью и обратной решеткой
Утильность и детали возвращения воздуха. Проникновения, двери, решетки и панельные соединения должны быть запечатанными, доступными и чистимыми в рамках программы чистки объекта.

Квалификационная готовность

Дизайн стенной панели должен поддерживать проверку чистоты и проверку комнаты

ISO 14644-1 классифицирует чистые комнаты по концентрации частиц в воздухе, в то время как ISO 14644-3 охватывает методы испытаний на производительность чистой комнаты. Стенные панели не классифицируются напрямую по этим стандартам, но отделка стен, контроль утечки и установленные интерфейсы могут повлиять на генерирование частиц, дифференциал давления и поведение восстановления.

Для фармацевтического использования документация имеет значение. Пакет стенной системы должен содержать материальные данные, макет панели, детали соединений, отделку поверхности, тип ядра, чертежи интерфейса дверей и окон, данные о герметиках, доказательства совместимости чистки и записи инспекции установки. Эти записи помогают командам по качеству соединить квалификацию проектирования, квалификацию установки и текущий контроль чистки.

Сильная спецификация избегает расплывчатых фраз, таких как «легко чистить» или «антибактериальная панель», если проект не определяет метод испытания, критерии приема и соответствующие условия использования.

Проверка технических фактов

Источники, используемые в этой статье

Использованный факт Источник Последствия стенной панели
Классификация чистых комнат основана на концентрации частиц в воздухе. ISO 14644-1 Системы стены должны минимизировать разливание частиц и поддерживать проверку комнаты.
Методы испытаний в чистой комнате включают разницу давления и проверки, связанные с потоком воздуха. ISO 14644-3 Панельные соединения, двери и проникновения должны защищать границу давления.
Проектирование и запуск чистых комнат следует рассматривать как интегрированный процесс. ISO 14644-4 Планирование стенных панелей должно включать двери, окна, услуги и пункты проверки.
Химическая устойчивость должна поддерживаться определенными методами и условиями испытания. ASTM D543 и ASTM D1308 Окладка панели должна соответствовать фактической химии чистки объекта.
В руководстве по стерильному производству GMP подчеркивается стратегия контроля загрязнения. Приложение 1 к GMP ЕС Поверхности стен, соединения и интерфейсы должны поддерживать очистку и контроль микробных рисков.

Ссылки на стандарты

Ссылки на стандарты и записки общественного доступа

  • ISO 14644-1Официальная страница ISO для классификации чистоты воздуха в чистых помещениях по концентрации частиц.
  • ISO 14644-3Официальная страница ISO для методов испытаний в чистых комнатах.
  • ISO 14644-4Официальная страница ISO для проектирования, строительства и запуска чистых комнат.
  • ASTM D543Официальная страница ASTM для оценки устойчивости пластмасс к химическим реагентам.
  • ASTM D1308Официальная страница ASTM для химического воздействия на прозрачные и пигментированные органические отделки.
  • Приложение 1 к GMP ЕСОфициальный PDF Европейской комиссии по производству стерильных лекарственных средств. Полный текст стандартов ISO и ASTM может потребовать покупки или разрешенного доступа.

Часто задаваемые вопросы

Фармацевтическая стенная панель чистой комнаты FAQ

Что делает стенную панель чистой комнаты химически устойчивой?

Химическая устойчивость означает, что поверхность и края могут переносить фактические чистящие средства, концентрации, время контакта и частоту стирания без неприемлемого отека, окрашивания, коррозии, делиминации или потери чистимости.

Почему промывочные соединения важны в фармацевтических чистых комнатах?

Промывательные соединения уменьшают бороны и трещины, где после очистки могут оставаться остатки и микроорганизмы. Они также облегчают визуальную проверку, когда контролируются герметические линии и выравнивание панелей.

Настенные панели непосредственно классифицируются по ISO 14644?

Нет, нет. ISO 14644 классифицирует чистоту воздуха в чистой комнате и предоставляет методы испытаний в чистой комнате. Стенные панели косвенно поддерживают классификацию, снижая риск образования частиц, утечки и очистки.

Какие документы следует запрашивать для стенных панелей GMP?

Запросите спецификации материалов, чертежи макета панелей, детали соединений, чертежи интерфейса дверей и окон, данные о герметиках, доказательства совместимости чистки, записи инспекции установки и руководство по техническому обслуживанию.

Wonclean Инженерная записка

Укажите всю стенную систему, а не только поверхность панели

Надежный фармацевтический пакет для стен сочетает в себе выбор материала, детали плавних соединений, совместимые герметики, координацию дверей и окон, контроль границ давления и документацию, готовую к проверке. Именно здесь стена чистой комнаты становится частью стратегии борьбы с загрязнением вместо простой перегородки.
