Выбор полупроводниковых потолковых систем для чистых комнат: потолок T-Bar, покрытие FFU и контроль чистоты ISO

Технический анализ | Полупроводниковые потолки чистых комнат

Выбор полупроводниковых потолковых систем для чистых комнат: потолок T-Bar, покрытие FFU и контроль чистоты ISO

В полупроводниковой чистой комнате потолок является платформой доставки воздуха, сервисным слоем и структурным интерфейсом для FFU, фильтров, освещения, панелей доступа и точек мониторинга. Таким образом, система потолка с Т-бар должна быть выбрана вокруг целевых показателей чистоты ISO, покрытия FFU, контроля утечки и доступа к обслуживанию, а не только размеров профиля.

T-бар потолок потолок чистой комнаты FFU потолок блок фильтра вентилятора

СеткаПеренесите FFU, огни, панели и нагрузки доступа. ПокрытиеСоответствует модели потока воздуха классу ISO и тепловой нагрузке. ПечатьКонтроль обходной утечки на фильтрах и потолковых соединениях. УслугиВключите безопасное обслуживание фильтра, FFU, кабеля и освещения.

Неправильный выбор потолка может сделать чистую комнату дорогой для квалификации и болезненной для обслуживания. Плотность FFU может выглядеть достаточной по плану, но если потолковая сетка отклоняется, фильтры трудно менять, утечка деталей уплотнения или возвращения плохо размещены, комната может испытывать трудности с удовлетворением классификации ISO и ожиданий восстановления.

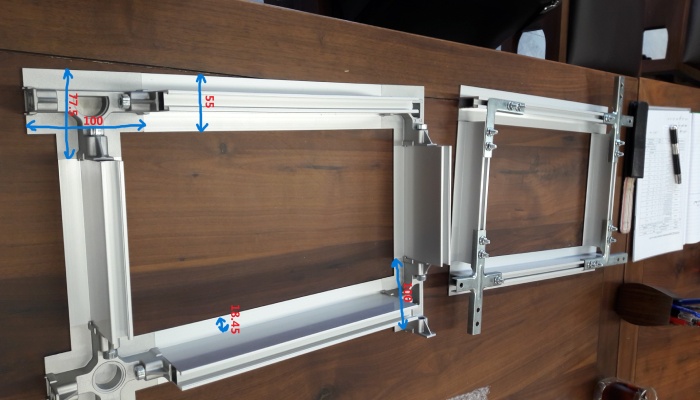

Поперечный сечение профиля потолка T-bar в чистой комнате, показывающее запечатанный сетевой интерфейс для модулей FFU
T-бар профиль и герметическая логика. Сетка потолка должна находить, поддерживать и герметизировать FFU, огни, пустые панели и модули доступа с повторяемой точностью.

Логика выбора

Начните с цели ISO, а затем построите потолок вокруг воздушного потока

ISO 14644-1 определяет классы чистоты воздушных частиц, но не предписывает единой конструкции потолка. Дизайнер потолка должен перевести целевой класс в стратегию поставки воздуха, местоположение фильтра, путь возвращения воздуха, ожидания восстановления и доступ к обслуживанию.

Для полупроводниковых помещений конструкция потолка должна также учитывать тепло инструмента, высоту оборудования, чувствительность процесса, стратегию AMC, потребности в статическом управлении и сервисный трафик выше потолка. Потолок, который работает для небольшой метрологической лаборатории, может быть недостаточным для плотного процессного зала с частым обслуживанием фильтра и строгим контролем давления.

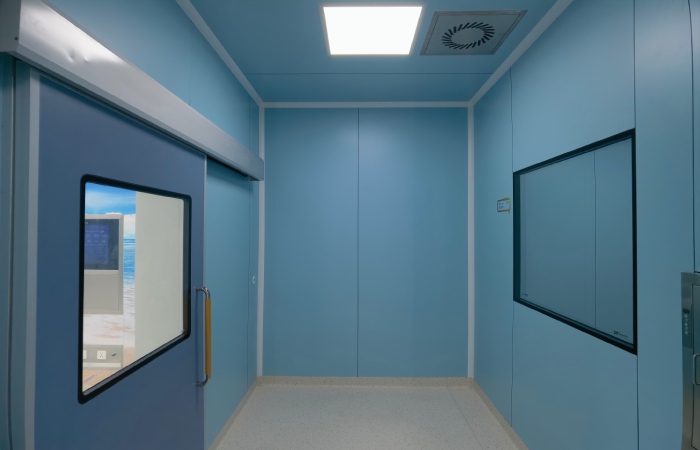

Потолок чистой комнаты с герметическими панелями прямоугольными лампами и диффузорами воздуха
Потолок как платформа воздушного потока. Световые позиции, места диффузора или фильтра и пустые панели должны поддерживать чистый поток воздуха, а не бороться с ним.

Покрытие FFU

Покрытие FFU - это решение о производительности, а не процент маркетинга

Покрытие FFU часто обсуждается как процент площади потолка, но полезный вопрос заключается в том, достигает ли чистый воздух места риска и возвращается без короткого замыкания. Высокое количество покрытия все еще может плохо работать, если FFU сгруппированы далеко от инструментов, заблокированы оборудованием, смешаны с плохо запечатанными пустыми панелями или не сбалансированы с возвратами.

Группа по проекту должна определить целевые скорости воздуха, размер модуля фильтра, зоны управления, избыточность, энергетическую стратегию и последовательность замены фильтра. Для полупроводниковых пространств, чувствительных к частицам, класс фильтра HEPA или ULPA и документация должны соответствовать признанной системе фильтра, такой как: ISO 29463-1.

Решения о потолке FFU, влияющие на контроль чистоты ISO.
Решение Почему это важно Практическая проверка
Плотность FFU Контроль объема поставок, восстановления и местной чистоты. Сравните зоны риска, тепловую нагрузку и геометрию возврата.
Номинальная нагрузка сети Предотвращает отклонение и уплотнение напряжения вокруг модулей фильтра. Проверьте FFU, фильтр, освещение и нагрузки доступа.
Пустые панели и огни Может нарушить поток воздуха или создать пути утечки. Координируйте расписание панели с моделированием воздушного потока или обзором риска.
Доступ к услугам Изменение фильтра может стать загрязнением. Определите маршрут замены на стороне комнаты или службы.

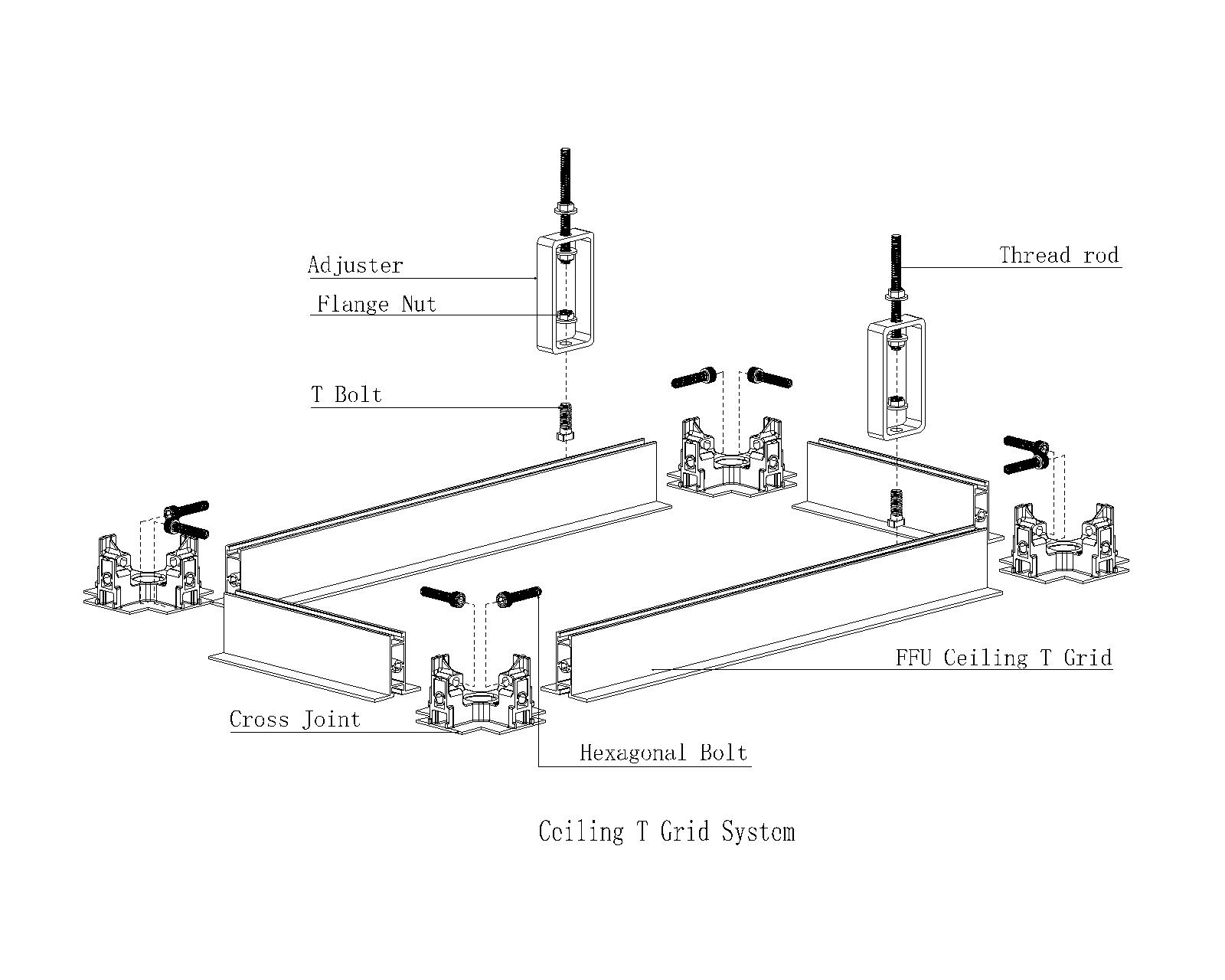

FFU потолок T чертеж сетки системы с резьбовыми штангами регуляторы перекрестных соединений и болтов
Координация сетевой системы ФФУ. Профили сетки, поперечные соединения, подвесные прутники и регуляторы должны рассматриваться как одна потолковая сборка.

Система T-Bar

Полупроводниковый T-Bar потолок должен контролировать нагрузку, уплотнение и выравнивание

Сетка потолка Т-бар для чистых комнат должна обеспечивать повторяемые размеры модуля, жесткую опору, чистимые поверхности и удобные для уплотнения сиденья для FFU и пустых панелей. Алюминиевые системы широко используются, поскольку они сочетают в себе легкую конструкцию с коррозионной устойчивостью, но детали соединения, расстояние между подвесками и метод выравнивания определяют, остается ли сетка стабильной во время установки и обслуживания.

Потолок следует пересмотреть как полную сборку: сеточные профили, перекрестные соединители, подвесные штанги, регуляторы M10 или компоненты выравнивания, стенные интерфейсы, герметические материалы, уплотнения фильтров, огни, пустые панели и панели доступа. Если один компонент меняется поздно, поток воздуха и производительность утечки могут измениться с ним.

  • Подтвердите размеры модуля перед заказом FFU, огней и пустых панелей.
  • Проверьте отклонение потолка при комбинированных нагрузках FFU, фильтра и обслуживания.
  • Используйте детали уплотнения и уплотнения, которые могут быть проверены после установки.
  • Держите зоны обслуживания и маршрутизацию кабеля подальше от критических герметических интерфейсов.

Квалификация

Проект потолка должен предусматривать классификацию и методы испытания

ISO 14644-3 предоставляет методы испытаний в чистой комнате в поддержку эксплуатации и классификации. Для системы потолка практическая проверка может включать утечку установленного фильтра, объем или скорость потока воздуха, разницу давления воздуха, визуализацию направления потока воздуха, восстановление и испытание концентрации частиц.

Поэтому поставщик потолка должен поддерживать чертежи, графики модулей, записи фильтров, информацию о нагрузке сетки, формы проверки установки и руководства по техническому обслуживанию. Эти документы помогают команде по вводу в эксплуатацию проверить, что комната работает так, как спроектирована, а не просто выглядит полностью.

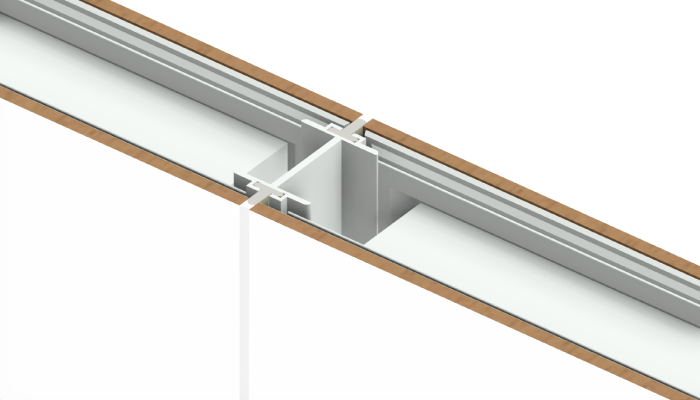

Макет сетки потолка чистой комнаты с резбовой подвеской и размерными маркировками
Детали обслуживания и загрузки. Размеры подвески, выравнивания и профиля влияют на выравнивание потолка, сжатие уплотнения и надежность обслуживания.

Энергия и эксплуатация

Стабильная чистота не должна требовать неконтролируемого использования энергии

Больше FFU не всегда является лучшим ответом. Чистые полупроводниковые комнаты нуждаются в достаточном количестве воздуха для удовлетворения требований к чистоте и восстановлению, но чрезмерный воздухоток увеличивает энергию вентилятора, шум, нагрузку фильтра и проблемы теплового управления. Группирование ФФУ в зоны управления может поддерживать гибкость эксплуатации при условии, что баланс потока воздуха и каскад давления остаются стабильными.

ISO 14644-16 рассматривает энергоэффективность в чистых комнатах и связанных с ними контролируемых средах. При практическом выборе потолка это поддерживает процесс проектирования, когда производительность чистой комнаты и энергопотребление учитываются вместе: правильная плотность FFU, эффективные двигатели, чистые фильтры, сбалансированная отдача и четкие интервалы обслуживания.

Проверка технических фактов

Источники, используемые в этой статье

Использованный факт Источник Последствия проектирования
Классы ISO чистой комнаты основаны на концентрации частиц в воздухе. ISO 14644-1 Конструкция потолка и FFU должна поддерживать требуемый класс частиц.
Методы испытаний в чистой комнате включают в себя проверку потока воздуха, разницы давления, восстановления и утечки фильтра. ISO 14644-3 Планирование потолка должно быть разработано для проверки, а не только монтажа.
Высокоэффективные воздушные фильтры классифицируются по производительности, испытанию и маркировке. ISO 29463-1 Выбор FFU/фильтра должен включать документированный класс фильтра и контроль утечки.
Энергоэффективность чистой комнаты должна рассматриваться как часть работы чистой комнаты. ISO 14644-16 Покрытие FFU должно балансировать чистоту, восстановление, давление и энергию вентилятора.

Ссылки на стандарты

Ссылки на стандарты и записки общественного доступа

  • ISO 14644-1Официальная страница ISO для классификации чистых комнат по концентрации частиц.
  • ISO 14644-3Официальная страница ISO для методов испытаний в чистых комнатах.
  • ISO 29463-1Официальная страница ISO для классификации и документации высокоэффективного воздушного фильтра.
  • ISO 14644-16Официальная страница ISO по энергоэффективности в чистых комнатах. Полные стандарты ISO защищены авторским правом и могут требовать покупки или разрешенного доступа.

Часто задаваемые вопросы

Часто задаваемые вопросы

Что такое T-бар потолок в полупроводниковой чистой комнате?
T-бар потолок является алюминиевой сетковой системой, которая поддерживает FFU, фильтры, огни, пустые панели и модули доступа. В чистых комнатах он также должен контролировать уплотнение, выравнивание и обслуживание.
Сколько покрытия FFU требуется полупроводниковой чистой комнате?
Это зависит от класса ISO, тепловой нагрузки, чувствительности процесса, цели восстановления, пути возвращения воздуха и макета оборудования. Процент покрытия должен проверяться с учетом характеристик потока воздуха, а не использоваться в качестве самостоятельного правила.
Почему утечка потолка важна?
Обхождение утечки вокруг фильтров, пустых панелей или соединений может ввести нефильтрованный воздух и затруднить поддержание классификации ISO. Поэтому конструкция уплотнения и проверка установки имеют решающее значение.
Должны ли ФФУ обслуживаться со стороны комнаты или выше потолка?
Оба подхода могут работать. Правильный метод зависит от класса чистой комнаты, конструкции потолка, толерантности отключения, доступа к обслуживанию и процедуры контроля загрязнения. Маршрут обслуживания должен быть разработан до установки.

Выберите потолок в качестве системы производительности

Системы потолка чистых комнат Wonclean сочетают в себе сетки Т-бар, поддержку FFU, панели чистых комнат, координацию освещения и доступ к обслуживанию, чтобы проекты полупроводников могли перейти от намерения проектирования к проверенной чистоте ISO с меньшим количеством конфликтов потолка.
