Руководство по системам безопасности дверей в чистой комнате: выбор блокировок дверей в чистой комнате, дверей HPL и решений для аварийных выходов для проектов ISO/GMP
Для проектов чистых комнат по стандарту ISO/GMP системы безопасности дверей должны выбираться исходя из риска рабочего процесса, стабильности давления и требований к чистке, а не только внешнего вида. Прочный Дверь HPL может поддерживать чистый доступ в контролируемых районах, должным образом спланированных экстренные выходы из чистой комнаты может сбалансировать эвакуацию безопасности с запечатанной конструкцией, и надежной двери чистой комнаты блокировки может помочь уменьшить неправильное открытие двери, потерю давления и перекрестное загрязнение во время ежедневной работы.
Почему выбор дверей чистой комнаты должен начаться с риска рабочего процесса?
Выбор двери в чистой комнате должен начаться с риска рабочего процесса, потому что каждая дверь, открывающаяся, меняет движение воздуха, давление в комнате и воздействие загрязнения. В местных зонах защиты класса ISO 5, производственных помещениях класса ISO 7 и фоновых зонах класса ISO 8 система дверей должна одновременно поддерживать вход персонала, перемещение материалов, аварийный сбег, процедуры чистки и восстановление давления. Дверь, которая выглядит приемлемой на рисунке, все еще может создать проблемы, если она не координируется с воздушным душем, коробкой прохода, перегородкой чистой комнаты и каскадом давления HVAC.
Техническая цель дверей чистых комнат заключается в защите контролируемого маршрута между чистыми и менее чистыми зонами. Официальный ISO 14644 Классификация чистой комнаты Рамочная система определяет чистоту воздуха концентрацией частиц, в то время как проекты, ориентированные на GMP, также требуют практической предотвращения загрязнения во время рутинной эксплуатации. Для покупателей и менеджеров проектов это означает, что материал двери, метод уплотнения, окно наблюдения, логика блокировки, аварийное освобождение и доступ к чистке должны быть рассмотрены до закупки.
Что делает дверь HPL подходящей для чистых комнат ISO/GMP?

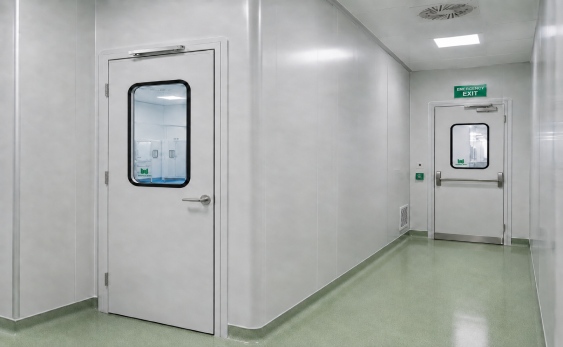

Двери HPL подходят для многих зон чистой комнаты ISO / GMP, когда проекту нужна чистая поверхность, коррозионная стойкость, стабильный внешний вид и хорошая совместимость с модульными стенными панелями. Поверхности HPL обычно рассматриваются для контролируемых коридоров, гардероб, буферных комнат, лабораторий, зон переработки пищевых продуктов и фармацевтических зон поддержки, где важна частая чистка и визуальная консистенция. Ключ заключается в том, чтобы соответствовать дверной панели, раме, шарнирам, замку и окну наблюдения частоте чистки комнаты и требованиям давления.
Покупатели должны проверить, имеет ли дверь HPL герметичную рамку, гладкую поверхность панели, окно наблюдения за промывкой и очищаемые краевые детали. Для помещений, работающих около 20-24 ° C и 45-60% относительной влажности, дверь должна оставаться размерно стабильной и легкой в обслуживании. Если дверь используется вблизи воздушных душей, проходящих коробок или контролируемых давлением коридоров, сила закрытия и герметическая линия также должны быть пересмотрены, чтобы избежать утечки воздуха и повторной регулировки поля.
Как экстренные выходы из чистой комнаты могут балансировать безопасность и управление чистой комнатой?
Чрезвычайные выходы из чистой комнаты должны быть запланированы в качестве дверей, имеющих важное значение для безопасности, которые также соблюдают требования к давлению, уплотнению и чистке в чистой комнате. В контролируемой среде двери аварийного выхода не могут рассматриваться как обычные двери зданий, потому что они могут находиться между зонами давления, производственными комнатами или чистыми коридорами. Дверь должна позволить быстро сбежать в случае чрезвычайной ситуации, помогая ограничить обычную утечку воздуха во время нормальной работы.
Команды проекта должны проверить направление аварийного освобождения, совместимость аппаратного обеспечения для паники, непрерывность уплотнения, производительность закрытия двери и логику сигнализации или контроля доступа. Дверь должна поддерживать экстренную эвакуацию, не делая повседневного балансирования давления нестабильным. Во многих схемах ISO/GMP дифференциальное давление между соседними зонами 10-15 Па используется для направления потока воздуха из более чистых районов в менее чистые районы, поэтому надёжность уплотнения и закрытия аварийного выхода должна быть проверена во время ввода в эксплуатацию.
Почему закрытия дверей чистых комнат важны для контроля загрязнения?

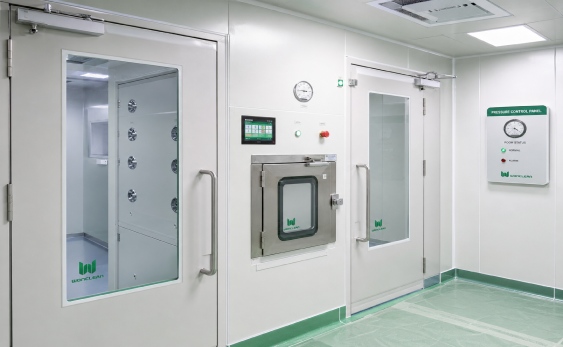

Двери чистых комнат имеют важное значение, потому что они помогают предотвратить открытие двух подключенных дверей одновременно. Это важно в воздушных душах, проходящих коридорах, гардеробах, путях передачи материалов и зонах каскадов давления, где одновременное открытие двери может вызвать коллапс давления и обратное изменение потока воздуха. Основная блокировка предотвращает эксплуатационные ошибки, в то время как более передовая система может координировать контроль доступа, задержку времени, аварийное освобождение, сигналы тревоги и обратную связь о состоянии двери.
Покупатели не должны выбирать блокировки только по количеству дверей. Они должны проверить функцию комнаты, поток персонала, маршрут материалов, чрезвычайную логику и процедуру уборки. Например, для воздушного замка для одежды может потребоваться короткая задержка, чтобы позволить восстановить давление, в то время как материальный коридор может потребовать указания состояния двери и разрешения на доступ. Логика блокировки должна всегда включать экстренное освобождение, чтобы безопасность не была поставлена под угрозу правилами контроля загрязнения.
Какие параметры должны проверять покупатели перед заказом дверных систем чистой комнаты?
Покупатели должны проверить каждую дверную систему по случаю использования, требованию к уплотнению, функции безопасности и риску, если выбрана неправильная спецификация. В таблице ниже приводится упрощенный вид выбора для менеджеров проектов, которым необходимо быстрое, но практическое сравнение перед техническим подтверждением.
| Система | Лучше всего используется для | Проверка ключа | Риск, если игнорируется |
|---|---|---|---|
| Дверь HPL | Чистые коридоры и лаборатории | Окно промывания и запечатанный край | Более жесткая чистка |
| Чрезвычайные выходы из чистой комнаты | Маршруты бегства | Чрезвычайное освобождение и ближе | Конфликт безопасности |
| Двери чистой комнаты блокировки | Воздушные замки и воздушные души | Задержка и чрезвычайная отмена | Потеря давления |
| Интерфейс дверного разделения | Модульные чистые комнаты | Уплотнивание и выравнивание рамы | Полевая переработка |
Каких ошибок в закупках следует избегать руководителям проектов?
Руководителям проектов следует избегать выбора дверей чистых комнат в качестве изолированного оборудования, поскольку производительность дверей зависит от окружающей системы. Дверь чистой комнаты должна работать с перегородкой чистой комнаты, толщиной стенной панели, воздушным душем, проходной коробкой, контролем доступа, каскадом давления HVAC и процедурой чистки. Если эти интерфейсы не подтверждаются рано, командам сайта может потребоваться отрезать панели, настроить рамки, изменить проводку или изменить логику блокировки во время установки.
Другой распространенной ошибкой является игнорирование разницы между нормальным доступом и чрезвычайным использованием. Двери, которые редко открываются, по-прежнему нуждаются в надежной уплотнении, в то время как аварийный выход должен оставаться легким для освобождения в аномальных условиях. Лучшая спецификация не всегда самая сложная; это тот, который соответствует классификации помещений, частоте движения, правилам безопасности и ожиданиям валидации с наименьшим количеством рисков, которых можно избежать.
Можно ли координировать дверные системы Wonclean с модульными макетами чистых комнат?
Дверные системы Wonclean могут быть скоординированы с модульными макетами чистых комнат, когда график дверей пересматривается вместе с стенными панелями, перегородами чистых комнат, потолковыми интерфейсами, воздушными душами, проходными коробками и зонами давления HVAC. Эта координация может способствовать более быстрой установке, поскольку дверные открытия, рамы, окна наблюдения, блокировочные проводки и панельные интерфейсы рассматриваются перед сборкой на месте.
Для покупателей практической ценностью является меньше неожиданных конфликтов во время установки. Правильно скоординированная дверная система может поддерживать стабильное восстановление давления, более плавный доступ к чистке и более безопасное передвижение персонала. Он также может помочь командам по проекту подготовить более четкий маршрут ввода в эксплуатацию для комнат класса ISO 7 или класса ISO 8, где направление потока воздуха, дифференциальное давление и поведение доступа должны работать вместе.
