Координация потолковых панелей чистых комнат с сетками FFU, распылителями, освещением и люками доступа в полупроводниковых заводах

Технический блог | Координация полупроводникового потолка

Координация потолковых панелей чистых комнат с сетками FFU, распылителями, освещением и люками доступа в полупроводниковых заводах

В чистых полупроводниковых комнатах потолок не является пустой поверхностью. Это скоординированный сервисный плоскость, где сетевые системы FFU, потолковые панели чистых комнат, спринкеры, светодиодное освещение, люки доступа, кабельные маршруты и границы давления все конкурируют за пространство.

Система потолка чистой комнаты блок фильтра вентилятора модульная чистая комната технические консультации

Пакет полупроводникового потолка добивается успеха, когда он сохраняет макет потока воздуха, макет противопожарной защиты, макет освещения и макет обслуживания в одном и том же разговоре. Если эти сделки координируются отдельно, чистая комната может пройти обзор чертежа, но все же создать конфликты на сайте над процессом.

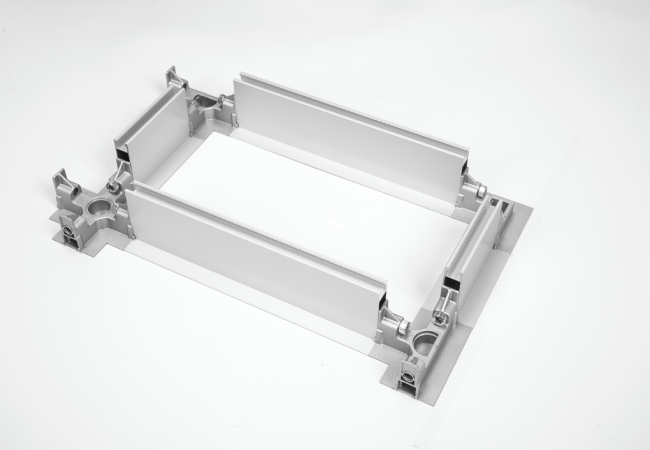

Реальная рама сетки потолка Wonclean FFU для координации потолка полупроводниковой чистой комнаты
Фото реального продукта. Рамка сетки FFU должна быть скоординирована с потолковыми панелями, светильниками, спинклерными головками и доступными люками до установки.

Логика потолковой сетки

Начните с воздушного потока, затем заблокируйте сетку

Система потолковой сетки FFU должна быть разработана с учетом целей классификации помещений, тепловой нагрузки, выхлопных газов инструментов, возвращающихся воздушных путей и будущего доступа к обслуживанию. Для полупроводниковых областей высокой плотности сетка является не только опорной рамой. Он становится ориентиром для FFU, пустых панелей, маршрутов замены фильтров, осветительных позиций и конструктивных вешалок.

Практическим шагом координации является замораживание потолкового модуля только после того, как карта процесса, высота оборудования, пробелы обслуживания и концепция потока воздуха будут рассмотрены вместе. Системы потолка Wonclean могут быть адаптированы к модульным макетам, но преимущество наиболее сильно, когда конфликты обслуживания устраняются на этапе проектирования.

ISO 14644-4 дает руководство по проектированию, строительству и запуску чистых комнат, включая новые, модифицированные и отремонтированные установки чистых комнат. Для пакета потолковых требований это означает, что требования должны быть переведены в измеримые координационные документы, а не только в чертежи макета.

Координация торговли

Спринклеры, огни и FFU нуждаются в общей карте потолка

Головы распылителей, светодиодные лампы и модули FFU часто кажутся простыми, если смотреть отдельно. Конфликт возникает, когда окончательная плоскость потолка должна сохранять распределение воздуха, пожарное покрытие, визуальный комфорт и эксплуатационность в то же время. Спринклер слишком близко к лицу FFU может помешать обслуживанию. Легкий ряд, размещенный без планирования доступа к фильтру, может заставить неудобную работу по обслуживанию. Доступный люк без размещения над ним становится декоративным, а не полезным.

Контрольный список координации потолка чистой комнаты для полупроводниковых заводов.
Пункт потолка Основный риск Координационный ответ
Модули FFU Неравномерный поток воздуха, недоступные фильтры или электрические заторы. Резервные зоны обслуживания, падения электроэнергии и размещение замены.
Головы распылителей Перемещение полей, проникновение потолка или задержка огневого обзора. Ранняя координация с консультантом по коду и утвержденным планом спринклера.
Освещение Заблеск, затенение и конфликт с модулями фильтра. Поравнивайте освещение с рабочими зонами и потолковым доступом к сетке.
люки доступа Нет практического доступа к амортизаторам, проводкам или датчикам. Карта того, что каждый люк предназначен для обслуживания до изготовления.

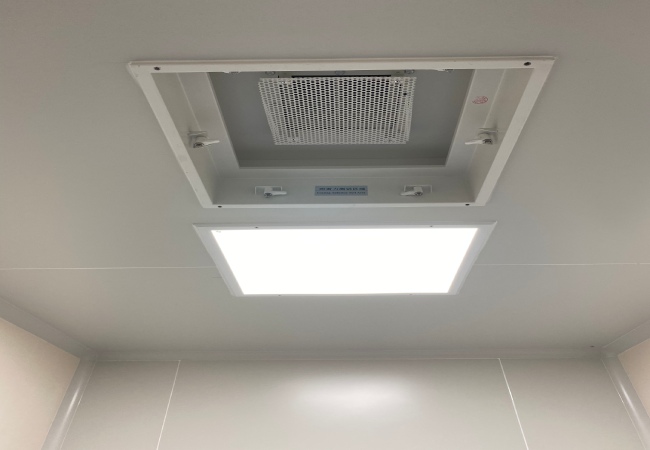

Настоящий потолок чистой комнаты с модулем света и фильтра, используемым для координации полупроводникового потолка
Реальная фотография проекта. Освещение, точки поставки HEPA и места доступа должны проверяться как один сервисный плоскость потолка.

Панели и люки

Ложные потолковые панели в чистой комнате не должны стать догадкой

Фальшивые потолковые панели чистой комнаты могут выглядеть взаимозаменяемыми, но каждое положение панели может выполнять разную функцию: пустое закрытие, поддержка фильтра, интеграция света, люк доступа, открытие датчика или проникновение сервиса. Если в графике потолка не указаны эти функции, установщики могут принимать решения на местах, которые ослабляют чистоту или задерживают квалификацию.

Для полупроводниковых заводов расписание панелей должно включать тип панелей, размер сетки, предполагаемую нагрузку, подход к уплотнению или уплотнению, прилегающие службы и пункты проверки. Подготовленная на заводе панель доступа проще документировать, чем позднее полевое открытие, особенно когда она находится над инструментальным ящиком, в который будет трудно войти после установки оборудования.

НФПА 13 обычно упоминается для проектирования и установки автоматической системы спринклера. Координация потолка чистой комнаты всегда должна рассматриваться с местными властями, инженером по противопожарной защите и проектным кодексом, поскольку требования к спринклерам не могут быть решены только поставщиками чистой комнаты.

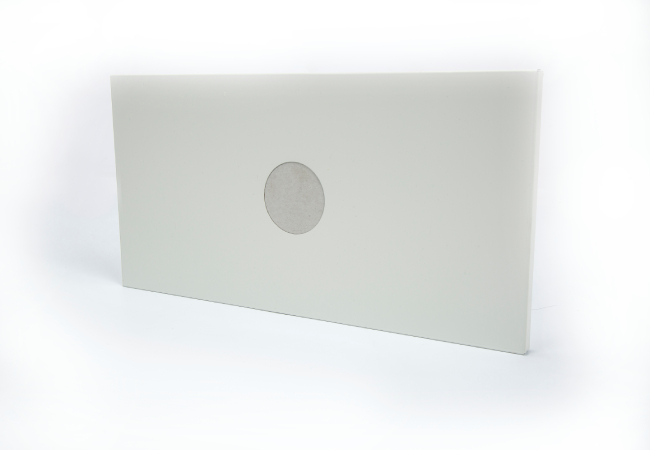

Настоящая панель потолка чистой комнаты, подготовленная для координации проникновения люка доступа или обслуживания
Фото реального продукта. Подготовленные на заводе панели помогают контролировать качество открытия и поддерживать записи инспекции для проникновения в сервис.

Квалификационный просмотр

Макет потолка должен быть проверяемым после установки

ISO 14644-3 охватывает методы испытания производительности чистой комнаты, такие как поток воздуха, разница давления, восстановление и испытания, связанные с фильтром. Планирование потолка, к которому трудно получить доступ, также трудно проверить, устранить неполадки и поддерживать.

Перед освобождением потолкового пакета проверьте, совместимы ли места испытаний, доступ к утечке фильтра, балансирующие устройства, датчики давления и ожидания восстановления комнаты с фактическим расположением потолка. Целью является не добавление сложности; это сделать установленный потолок понятным для команды, которая должна его квалифицировать.

Проверка технических фактов

Что делает и не утверждает эта статья

  • В статье не утверждается, что только потолковые панели определяют класс ISO; классификация воздушных частиц проверяется испытанием концентрации частиц под ISO 14644-1.
  • Разстояние и конструкция распылителя должны быть подтверждены инженером пожарной защиты и компетентным органом; Планирование чистой комнаты не должно превосходить требования безопасности жизни.
  • Координация сети ФФУ должна включать техническое обслуживание, электрический доступ и замену маршрутов, а не только первоначальное распределение воздушного потока.
  • Подготовленные на заводе панели и задокументированные проникновения уменьшают неконтролируемую резку на поле, но до квалификации все еще требуется проверка места.

Ссылки на технические стандарты

Источники для обзора во время инженерии

  • ISO 14644-4используется в этой статье, где обсуждаются проектирование, строительство и планирование запуска.
  • ISO 14644-3Используется там, где обсуждаются поток воздуха, давление, восстановление и проверяемость чистой комнаты.
  • ISO 14644-1 : ссылается на классификацию чистоты частиц в воздухе.
  • НФПА 13 : упоминается там, где обсуждается координация распределения спринклера.

Часто задаваемые вопросы

Частые вопросы

Что такое система потолковой сетки FFU?

Это система поддержки потолка и координации для вентиляторных фильтров, панелей и сервисных элементов. В полупроводниковых проектах он также помогает организовать доступ к обслуживанию, освещению и маршрутизации обслуживания.

Можно ли сменить потолковые панели чистой комнаты после установки?

Некоторые панели могут быть изменены, но поздние изменения могут повлиять на уплотнения, поток воздуха, размещение спринклера и записи ввода в эксплуатацию. Критические открытия должны быть запланированы до изготовления.

Снижают ли спринклеры производительность чистой комнаты?

Спринклеры требуются в соответствии с применимым пожарным кодексом. Инженерная задача заключается в координации их расположения с сеткой потолка чистой комнаты и избежании ненужных конфликтов на местах.

Почему важны люки доступа?

Доступные люки позволяют техническим специалистам проверять и обслуживать клапаны, амортизаторы, проводки и датчики без неконтролируемого повреждения потолка. Они должны быть связаны с конкретными точками обслуживания.
