Интеграция стенных панелей и потолков в чистых комнатах для стерильного наполнения: поверхности под давлением, FFU и очищаемые HPL
В стерильных условиях наполнения стенные панели и потолки не могут быть спроектированы в качестве отдельных упаковок. Каскад давления, подача HEPA или FFU, обратный поток воздуха, очищаемые поверхности HPL, герметизированные проникновения и доступ к проверке должны работать вместе для защиты стратегии контроля загрязнения.
стерильная чистая комната наполнения Интеграция потолка стены чистой комнаты FFU потолок чистой комнаты чистимой поверхности HPL
| ДавлениеКонтроль утечки через стены, двери и потолки. | FFU/HEPAКоординация поставок, возврата и доступа к услугам. | HPLПроверьте чистоту и химическую совместимость. | Приложение 1Поддержка стратегии борьбы с загрязнением. |
Чистая комната для стерильного наполнения является контролируемой системой, а не коллекцией панелей, ламп и фильтров. Критический вопрос по проектированию заключается в том, как каждая стена, потолок, дверь, обратный путь и проникновение службы влияют на направление потока воздуха, стабильность давления, чистку и квалификационные доказательства.

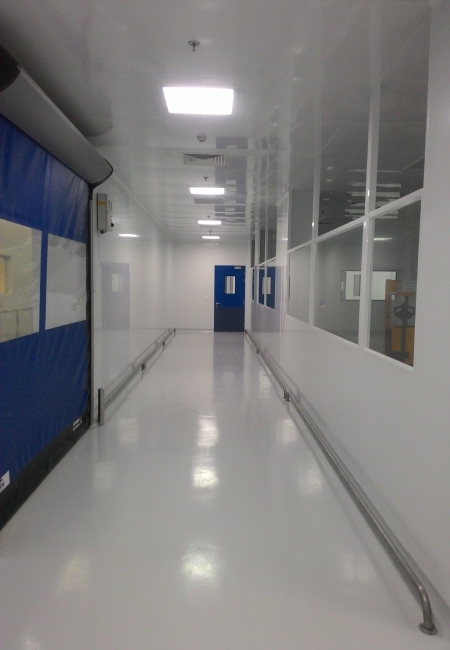

Системная интеграция
Стенные и потолковые пакеты должны разделять одну логику контроля загрязнения
В стерильных наполнительных опорных пространствах стенные панели определяют очищаемые границы и зоны давления; потолки несут диффузоры HEPA, FFU, огни, панели доступа, датчики и иногда возвращаются. Если эти системы спроектированы отдельно, в комнате могут развиться трудно очищаемые бороны, незапланированные проникновения, заблокированный доступ к обслуживанию или нестабильные отношения давления.
Приложение 1 к GMP ЕС подчеркивает стратегию борьбы с загрязнением стерильных лекарственных средств. Поэтому комнатный конверт должен поддерживать чистоту воздуха, очистку, дезинфекцию, поток персонала, поток материалов, техническое обслуживание и мониторинг окружающей среды в качестве связанных с этим рисков.
Проектные обзоры Wonclean должны соответствовать высоте стен, потолковой сетке, позициям FFU или HEPA, графику дверей, каскаду давления, отделке поверхности с покрытием HPL или покрытием, проходам, возвращениям и проникновению в сервис до начала изготовления.

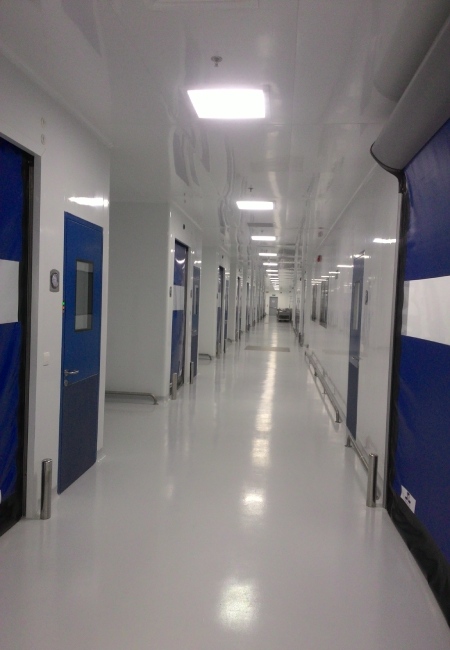

Давление и поток воздуха
Каскад давления зависит от границы потолка-стены
ISO 14644-1 классифицирует чистые комнаты по концентрации частиц в воздухе, в то время как ISO 14644-3 поддерживает методы испытаний в чистой комнате, такие как разница давления, поток воздуха и испытания утечки установленного фильтра. Для стерильных зон наполнения на эти результаты влияет качество интеграции конверта.
Каскад давления может отказаться через небольшие пути: пробелы в периметре потолка, незаплоченные панели доступа, утечка дверей, оконные рамы, электрические коробки, проходящие рамы или утилитные рукавы. Эти утечки могут быть невидимы во время строительства, но очевидны во время балансирования и визуализации дыма.
| Интерфейс | Технический риск | Метод управления |
|---|---|---|
| Соединение от потолка к стене | Утечки, остаточные карманы и сложная очистка. | Используйте запечатанные, промытые и проверяемые детали периметра. |
| Модуль FFU или HEPA | Обыход фильтра, неравномерный поток воздуха или плохой доступ к обслуживанию. | Координируйте потолковую сетку, уплотнение, точки испытаний доступа и утечки. |
| HPL или чистимой стенной поверхности | Чистительная химия может повредить края или суставы. | Обзор отделки, защиты края и дезинфекционной совместимости. |
| Рамка двери и окна | Шлепы, утечки и износ уплотнения влияют на давление и чистку. | Координаты глубины рамы, герметической линии, стекла и доступа к проверке. |

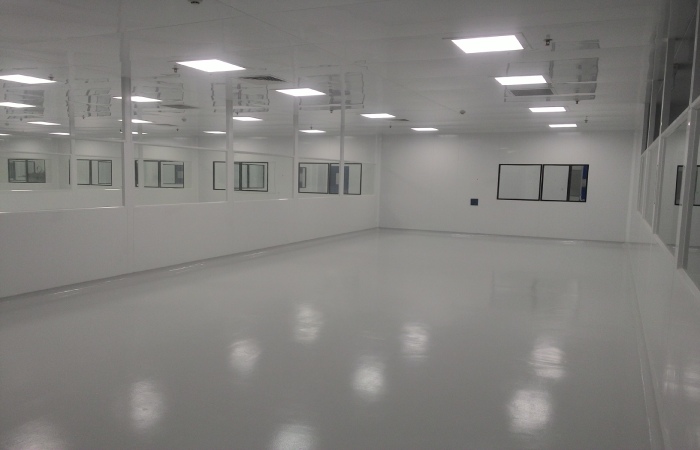

FFU и HEPA потолок
Расположения FFU и HEPA должны быть спланированы с маршрутами возвращения и обслуживания
Не каждая стерильная наполнительная комната использует одну и ту же стратегию потолка. Защита критического уровня A может обеспечиваться изоляторами, RABS или локализованным однонаправленным воздушным потоком, в то время как окружающие районы могут использовать терминальное питание HEPA или FFU в соответствии со стратегией контроля загрязнения объекта. Планирование потолка должно соответствовать риску процесса, а не общей сетке.
Расположение модулей FFU или HEPA должно быть согласовано с возвращающимися путями, тепловыми нагрузками оборудования, формой комнаты, положением оператора, дверными открытиями и точками мониторинга окружающей среды. Доступ к сервису не менее важен: замена фильтра и тестирование утечки должны быть возможны без повреждения очищаемых стен и потолковых отделок.
Для стерильных наборов потолок должен быть проверен вместе с стенной системой, чтобы границы давления, осветители, спринклеры или пожарные устройства, датчики и проникновения кабелей не создавали скрытых рисков загрязнения или утечки.

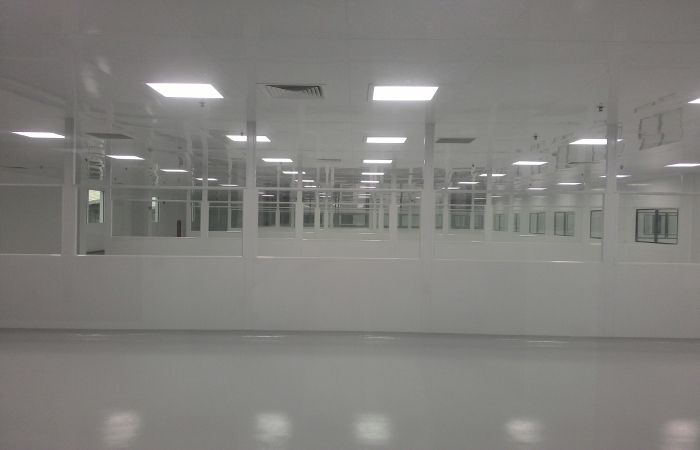

Очищаемые поверхности HPL
Очищаемые поверхности HPL нуждаются в краях, суставах и дезинфекционных средствах
HPL может быть практической поверхностью стены чистой комнаты, когда класс, подложка, защита края и детали установки соответствуют программе очистки. Риск редко находится в середине панели; это обычно открытые края, соединения, проникновения, углы, ковинги и интерфейсы с дверями или окнами.
ASTM D1308 и ASTM D543 являются полезными ссылками при обсуждении химического воздействия и устойчивости материала. В проекте по-прежнему должны быть определены фактические дезинфекционные средства, время контакта, метод стирания и критерии приема.
Для стерильных областей поддержки наполнения системы HPL или покрытых панелей должны быть гладкими, не проливающимися, совместимыми с химией чистки и легкими для проверки после повторной дезинфекции. Уплотнители и отделки должны выбираться с той же осторожностью, что и поверхность панели.
Квалификационная готовность
Интегрированные рисунки уменьшают квалификационные сюрпризы
ISO 14644-4 связывает проектирование чистых комнат, строительство и запуск. Для стерильных сред наполнения упаковка стены и потолка должна производить готовые к квалификации записи: план панели, потолковая решетка, график HEPA/FFU, карта давления, график дверей и окон, список проникновения, данные о герметиках, данные о поверхностном материале и точки проверки.
Руководство по асептической обработке FDA также подчеркивает контроль чистой комнаты в рамках ожиданий CGMP для производства стерильных лекарств. Для инженерных команд это означает, что комната должна быть проверяемой и поддающейся обслуживанию: визуализация потока воздуха, проверки давления, испытания утечки установленных фильтров, где указано, поведение восстановления и проверка чистки не должны быть заблокированы плохим доступом.
Лучшим проектом является тот, в котором команда проверки может отслеживать каждое решение о границе чистой комнаты до причины контроля загрязнения.
Проверка технических фактов
Источники, используемые в этой статье
| Использованный факт | Источник | Последствия проектирования |
|---|---|---|
| Класс чистой комнаты основан на концентрации частиц в воздухе. | ISO 14644-1 | Системы стен и потолков должны поддерживать контроль и проверку частиц. |
| Методы испытания в чистой комнате включают разницу давления и испытание утечки установленного фильтра. | ISO 14644-3 | Фильтры потолка и детали конверта комнаты должны быть проверяемыми. |
| Проект и запуск чистой комнаты должны быть скоординированы. | ISO 14644-4 | Стенные панели, потолковая сетка, двери и услуги должны быть рассмотрены вместе. |
| Руководство по стерильному производству требует мышления по контролю загрязнения. | Приложение 1 к GMP ЕС | Конструкция конверта должна поддерживать ЦХС, очистку и мониторинг. |
| Руководство по асептической обработке связывает управление чистой комнатой с ожиданиями CGMP. | Руководство по асептической обработке FDA | Контроль помещений должен быть проверяемым, поддающимся обслуживанию и документированным. |
| Поверхностная химическая устойчивость должна быть связана с определенными условиями воздействия. | ASTM D1308 и ASTM D543 | ВПЛ и покрытые поверхности должны проверяться на дезинфекционные средства и частоту очистки. |
Ссылки на стандарты
Ссылки на стандарты и записки общественного доступа
- ISO 14644-1Официальная страница ISO для классификации чистоты воздуха в чистых помещениях по концентрации частиц.
- ISO 14644-3Официальная страница ISO для методов испытаний в чистых комнатах.
- ISO 14644-4Официальная страница ISO для проектирования, строительства и запуска чистых комнат.
- Приложение 1 к GMP ЕСОфициальный PDF Европейской комиссии по производству стерильных лекарственных средств.
- Руководство по асептической обработке FDAОфициальная страница руководства FDA для стерильных лекарственных продуктов, производимых асептической обработкой.
- ASTM D1308Официальная страница ASTM для химического воздействия на прозрачные и пигментированные органические отделки.
- ASTM D543Официальная страница ASTM для оценки устойчивости пластмасс к химическим реагентам. Полный текст ISO и ASTM может потребовать покупки или разрешенного доступа.
Часто задаваемые вопросы
Стерильное наполнение стены и потолка интеграции FAQ
Почему стенные панели и потолки должны быть спроектированы вместе?
Потому что давление, поток воздуха, очистка, доступ к обслуживанию и утечки все пересекают границу стены-потолка. Отдельная конструкция может создать пробелы, бороны или недоступные тестовые точки.
Нужны ли FFU для каждой стерильной чистой комнаты?
Нет. Стратегия потолка зависит от риска процесса, метода защиты класса А, класса фона, использования изолятора или RABS, тепловой нагрузки, модели потока воздуха и плана обслуживания.
Подходят ли поверхности HPL для стерильных опорных зон наполнения?
Они могут быть подходящими, когда класс HPL, подложка, защита края, герметические средства и совместимость с очисткой соответствуют требованиям объекта к дезинфекционным средствам и проверке.
Какие записи помогают квалифицировать пакет стены и потолка?
Полезные записи включают размещение панелей, потолковую сетку, график HEPA или FFU, карту давления, график дверей и окон, список проникновения, данные о материалах, данные о герметиках, испытания установленных фильтров и записи об инспекции.
Wonclean Инженерная записка
Проектируйте конверт вокруг потока воздуха, очистки и доказательств
Для стерильного наполнения чистых комнат, стенные панели и потолки должны рассматриваться как один контролируемый конверт. Чистая комната будет легче проверять, чистить и поддерживать, когда границы давления, положения FFU или HEPA, поверхности HPL, двери, окна и проникновения будут скоординированы на раннем этапе.
