Мобильные и контейнерные чистые комнаты для фармацевтики: точки проектирования для быстрой мощности, соответствующей ISO

Руководство по техническому развертыванию Mobile Pharma Cleanroom

Мобильные и контейнерные чистые комнаты для фармацевтики: точки проектирования для быстрой мощности, соответствующей ISO

Мобильная или контейнерная фармацевтическая чистая комната может быстро добавить контролируемую мощность, но скорость не устраняет необходимость в классификации ISO, обзоре риска GMP, фильтрации HEPA, каскаде давления, коммунальных услуг, доступе к чистке и документальной квалификации после транспортировки и установки.

мобильная чистая комната фармацевтики контейнерная чистая комната Чистая комната в соответствии с ISO контроль давления в чистой комнате

Класс ISOОпределить пределы частиц и рабочее состояние до изготовления. ДавлениеЗащитите чистые зоны с помощью контролируемой утечки и логики дверей. Коммунальные услугиПланируйте питание, HVAC, дренаж, сигнализацию и доступ к услугам. IQ/OQПодтвердите производительность после доставки и подключения к сайту.

Контейнерные чистые комнаты ценны для пилотного производства, временных фармацевтических мощностей, региональной поддержки поставок, переполнения лабораторий и быстрых графиков проектов. Инженерная задача заключается в том, чтобы подвижная упаковка вела себя как квалифицированная чистая комната, как только она размещена, подключена, сбалансирована и эксплуатируется.

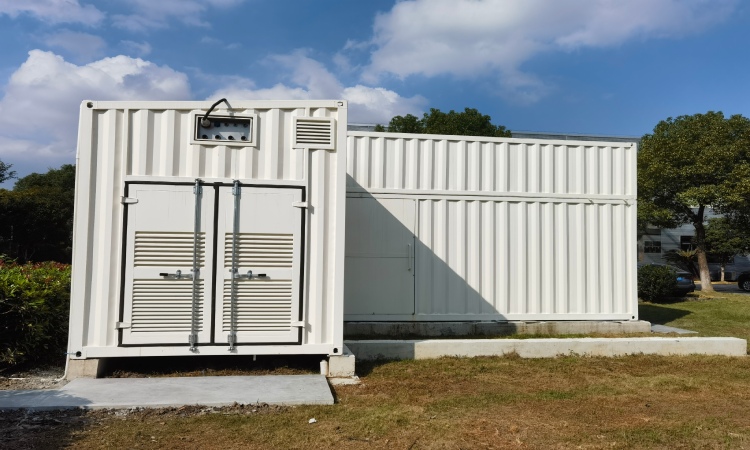

Контейнерная чистая комната для фармацевтики с кондиционером и сервисным доступом для быстрого развертывания
Контейнерный пакет чистой комнаты. Быстрое развертывание работает, когда внешний модуль, доступ к HVAC, коммунальные соединения и внутренние чистые зоны проектируются вместе.

Логика развертывания

Быстрое производство по-прежнему начинается с URS на основе риска

Первым документом для мобильной фармацевтической чистой комнаты не должен быть чертеж контейнера. Это должна быть спецификация требований пользователя, которая определяет процесс, воздействие продукта, метод очистки, занятость помещения, маршрут материала, маршрут отходов, потребности в мониторинге и критерии приема.

Приложение 1 к GMP ЕС подчеркивает стратегию контроля загрязнения для стерильного производства. Даже когда контейнерная комната используется для поддержки, отбора проб, подготовки компонентов или временной мощности, конструкция должна показать, как контролируются маршруты загрязнения.

Wonclean должен заморозить макет, концепцию HVAC, интерфейсы стены и потолка, двери, проходные ящики, каскад давления, проникновения коммунальных служб и ответственность за квалификацию до того, как модуль покинет завод.

Класс ISO и поток воздуха

Соответствие ISO требует измерения производительности частиц, а не просто списка фильтров

ISO 14644-1 классифицирует чистые комнаты по концентрации частиц в воздухе. Мобильная чистая комната должна определить, является ли состояние приема встроенным, в состоянии покоя или эксплуатационным. Это важно, потому что небольшой контейнер имеет ограниченный объем, и движение оператора может быстро изменить поведение воздушного потока.

ACH полезен для измерения воздушного потока, но он не доказывает только класс ISO. Проект должен учитывать местоположение фильтра HEPA, возвращающийся путь, тепловую нагрузку, утечку двери, дифференциал давления, ожидаемое восстановление и количество операторов или тележки внутри модуля.

Проверка конструкции, которая делает мобильную чистую комнату готовой к квалификации.
Элемент дизайна Риск, если пропустить Точка проверки
Состояние класса ISO Результаты частиц не сопоставимы между заводом и площадкой. Определить как встроенное, в состоянии покоя или эксплуатационное испытание.
Каскад давления Открытия дверей и утечки могут изменить предполагаемый поток воздуха. Измерите давление из комнаты в комнату и реакцию на сигнал тревоги.
Установленная целостность фильтра Транспортная вибрация может нарушить уплотнения или рамки. Проведите тестирование утечки установленного фильтра, где это указано.
Коммунальное соединение Проблемы с электроэнергией, дренажами или конденсатом могут повлиять на стабильность чистой комнаты. Проверьте контрольный список соединений во время SAT/IQ.

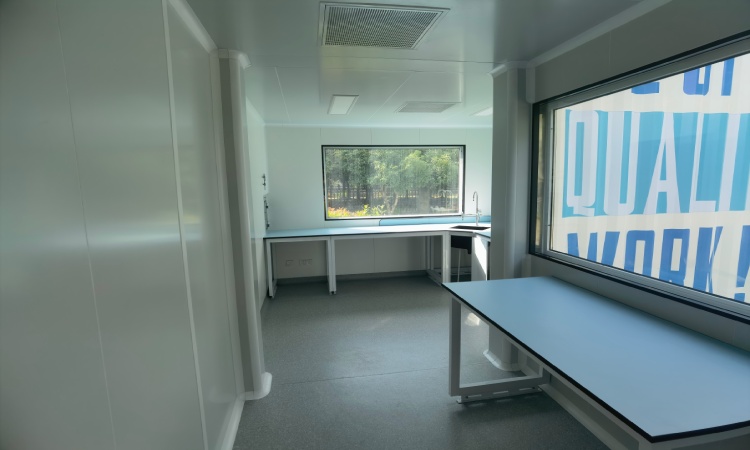

Мобильный интерьер чистой комнаты фармацевтики с чистой рабочей столицей и контролируемым расположением чистой зоны
Внутренняя чистая зона. Компактная мощность чистой комнаты требует четких рабочих зон, логики прохода, чистящихся поверхностей и определенных маршрутов оператора.

HVAC и коммунальные услуги

Утильный пакет определяет, может ли модуль оставаться квалифицированным

Контейнерная чистая комната требует больше, чем чистые панели и фильтры HEPA. В пакете коммунальных услуг следует определить электрическую нагрузку, стратегию резервного обеспечения, когда это необходимо, интерфейс охлаждения или охлажденной воды, контроль конденсатов, потребности в выхлопных газах, датчики давления, сигнализацию, освещение, аварийный доступ и разрешения на обслуживание.

ISO 14644-3 охватывает методы испытаний в чистой комнате, такие как испытания на утечку потока воздуха, разницы давления и установленной системы фильтра. Практические последствия просты: если оборудование недоступно, тестирование и обслуживание будут несоответствующими.

Для мобильного развертывания компоненты HVAC должны быть защищены от погоды, доступны для смены фильтров и обслуживания и изолированы от чистой зоны, где это практически возможно. Сервисная работа не должна требовать ненужного открытия квалифицированных помещений.

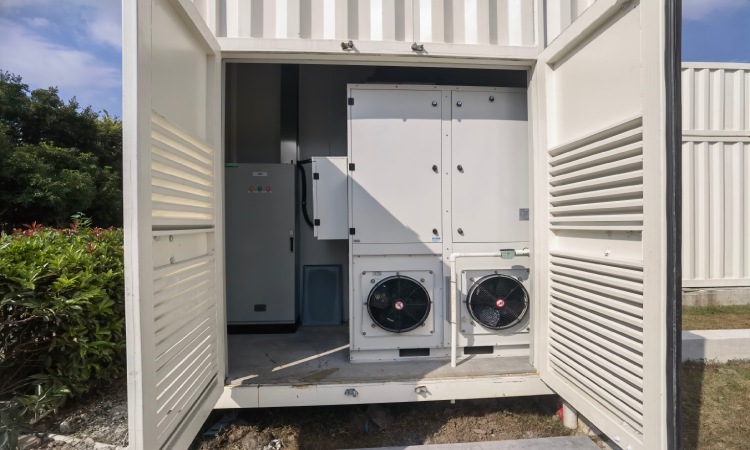

Контейнерный отдел оборудования для ОВК чистой комнаты с сервисными дверями и доступом к внешнему обслуживанию
Отдел оборудования HVAC. Внешний доступ к услугам помогает защитить чистую зону, сохраняя при этом вентиляторы, фильтры, элементы управления и интерфейсы утилит в состоянии поддерживаться.

Транспорт и квалификация

Заводное тестирование помогает, но квалификацию сайта нельзя пропустить

Мобильная чистая комната может быть собрана на заводе и проверена на заводе, но транспорт, подъем, выравнивание и соединение места могут изменить состояние фильтров, уплотнений, дверей, панелей, амортизаторов и датчиков. Поэтому испытания на прием на завод должны сопровождаться приемом на объекте, квалификацией установки и эксплуатационными проверками.

ISO 14644-4 адресует проектирование, строительство и запуск чистых комнат. Для чистых комнат в контейнерах запуск должен включать выравнивание, проверку повреждений, работу двери, подтверждение установленной точки давления, балансирование потока воздуха, испытание утечки фильтра, где указано, испытание частиц и вызов тревоги.

Модуль должен поступать с чертежами, материальными данными, списком фильтров, списком приборов, интерфейсом проводки, графиком HVAC, руководством по чистке, запасными частями и записями испытаний. Эти документы облегчают будущее перемещение или контроль за изменениями.

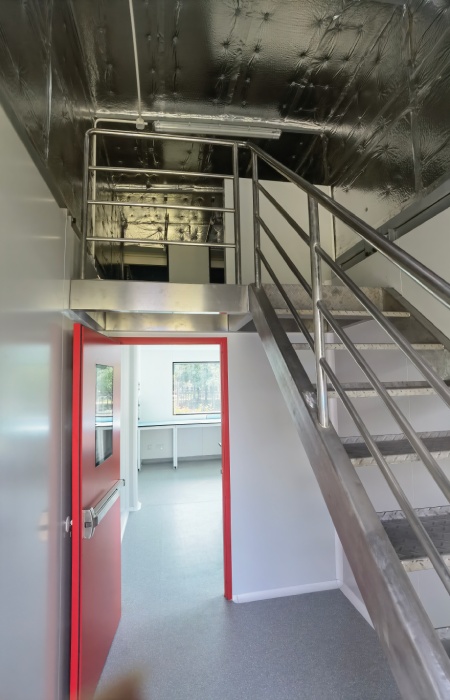

Контейнерная фармацевтическая чистая комната мезанина, отделяющая маршрут обслуживания от чистой зоны
Отдельный сервисный маршрут. Доступ к обслуживанию должен быть спланирован таким образом, чтобы работы по обслуживанию не ненужно нарушали контролируемую чистую зону.

Проверка технических фактов

Источники, используемые в этой статье

Использованный факт Источник Последствия проектирования
Класс чистой комнаты основан на концентрации частиц в воздухе. ISO 14644-1 Контейнерная комната все еще нуждается в испытании частиц в определенном состоянии.
Испытания в чистой комнате могут включать в себя методы утечки воздуха, разницы давления и установленных фильтров. ISO 14644-3 Модуль должен обеспечивать доступ для балансирования, испытаний и обслуживания.
Проектирование, строительство и запуск связаны в доставке чистых комнат. ISO 14644-4 Заводная сборка должна подавать записи о запуске и квалификации сайта.
В руководстве по стерильному производству подчеркивается стратегия контроля загрязнения. Приложение 1 к GMP ЕС Мобильные мощности по-прежнему должны определять маршруты загрязнения и контроль.

Ссылки на стандарты

Ссылки на стандарты и записки общественного доступа

  • ISO 14644-1Официальная страница ISO для классификации чистоты воздуха в чистых помещениях по концентрации частиц.
  • ISO 14644-3Официальная страница ISO для методов испытаний в чистых комнатах.
  • ISO 14644-4Официальная страница ISO для проектирования, строительства и запуска чистых комнат.
  • Приложение 1 к GMP ЕСОфициальный PDF Европейской комиссии по производству стерильных лекарственных средств. Полный текст ISO может потребовать покупки или разрешенного доступа.

Часто задаваемые вопросы

Мобильные и контейнерные фармацевтические чистые комнаты FAQ

Может ли контейнерная чистая комната соответствовать требованиям класса ISO?

Да, если комната спроектирована, установлена и испытана на требуемый класс ISO в согласованном состоянии занятости. Самое строительство контейнера не доказывает производительность ISO.

Заводное испытание заменяет квалификацию сайта?

Нет. Фабричное испытание ценно, но транспорт и соединение с объектом могут повлиять на фильтры, уплотнения, поток воздуха и давление. Принятие сайта, проверки IQ и OQ по-прежнему должны проводиться.

Какие коммунальные услуги следует планировать для мобильной фармацевтической чистой комнаты?

Планируйте питание, HVAC или охлаждающий интерфейс, конденсат, выхлопные газы, когда это необходимо, сигнализацию, мониторинг давления, освещение, управление доступом, дренаж, если это необходимо, и обслуживание.

Подходит ли мобильная чистая комната для стерильного производства?

Это зависит от риска процесса, требований к сорту, стратегии контроля загрязнения, асептической технологии, плана мониторинга и нормативных ожиданий. Квалифицированная группа по качеству и валидации должна определить критерии приема.

Wonclean Инженерная записка

Рассматривать мобильную мощность как систему чистой комнаты

Быстрое развертывание чистой комнаты не должно быть сокращением в области инженерии чистой комнаты. Лучшие мобильные системы сочетают в себе чистые стенные и потолковые панели, контролируемый поток воздуха, обслуживаемый HVAC, мониторинг давления, документированные интерфейсы и готовность к квалификации места.
