Руководство по развертыванию сборных полупроводниковых чистых комнат: от сборных чистых комнат до ACH и зонирования давления

Руководство по техническому развертыванию Semiconductor Cleanroom

Руководство по развертыванию сборных полупроводниковых чистых комнат: от сборных чистых комнат до ACH и зонирования давления

Сборная чистая комната может сократить графики проектов полупроводников, но она все еще должна быть спроектирована, установлена и квалифицирована как контролируемая чистая комната. Критическими вопросами являются не только скорость поставки панелей и модулей; это путь потока воздуха, предположения ACH, зонирование давления, контроль утечки и готовность к проверке.

сборная чистая комната полупроводниковая чистая комната зонирование давления Конверт чистой комнаты

PrefabСоздайте повторяемые стенные, потолковые и сервисные интерфейсы. ACHИспользуйте изменения воздуха в качестве входа в конструкцию, а не в качестве доказательства класса. ДавлениеОпределите каскад из комнаты в комнату и пути утечки. Старт-апПланируйте проверки стиля IQ/OQ перед отправкой панелей.

Для полупроводниковых установок сборная изготовление полезно, когда пакет чистой комнаты рассматривается как контролируемая система: панельные соединения, возвращение поднятого пола, подача FFU или AHU, каскад давления, дверные блокировки, проникновения в обслуживание и записи ввода в эксплуатацию должны соответствовать одному и тому же проектному намерению.

Руководство по развертыванию сборных полупроводниковых чистых комнат: от сборных чистых комнат до ACH и зонирования давления

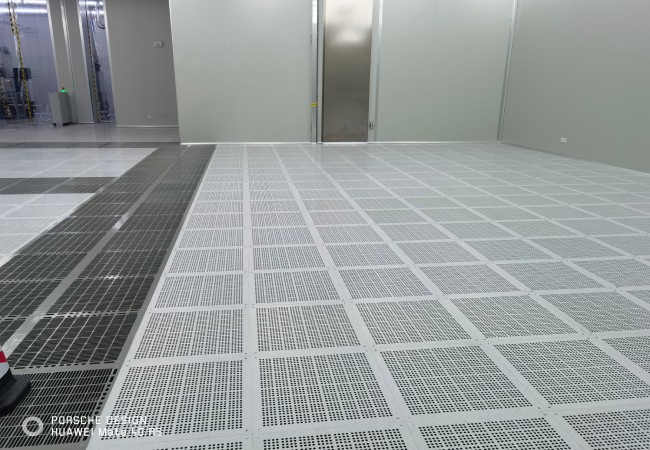

Зона чистой комнаты после установки конверта. Поднятые возвратные полы, двери, стенные панели и потолковые услуги должны быть скоординированы до окончательного балансирования.

Логика развертывания

Сборная скорость работает только тогда, когда интерфейсы заморожены рано

сборная чистая комната не удаляет проектных работ; это перемещает большую часть координации раньше. Владельцы полупроводников должны заморозить цели классификации помещений, тепловые нагрузки инструмента, чувствительность AMC, процессные выхлопные газы, стратегию возвращения воздуха, проникновения обслуживания и пути доступа до изготовления пакета стены и потолка.

ISO 14644-4 адресует проектирование, строительство и запуск чистых комнат. Для сборных чистых комнат это означает, что чертежи модулей, высоты панелей, потолковые решетки, графики дверей и обязанности по вводу в эксплуатацию должны рассматриваться как один пакет, а не как отдельные строительные сделки.

Wonclean может координировать модульные стены чистой комнаты, потолковые системы, FFU, двери, окна и проходящие интерфейсы, так что построенная на заводе часть уменьшает неопределенность места вместо создания скрытой переработки.

ACH и воздушный поток

ACH - это конструкционный вход, а не гарантия класса чистой комнаты

Изменения воздуха в час помогают размеру потока воздуха, но только ACH не доказывает чистоту ISO. Комната с высоким ACH все еще может отказаться, если возвращающиеся пути заблокированы, источники частиц неконтролируются, утечки фильтров или короткие замыкания воздушного потока от подачи к возвращению.

ISO 14644-1 классифицирует чистые комнаты по концентрации частиц в воздухе. ISO 14644-3 охватывает методы испытаний, которые поддерживают проверку, включая испытания на утечку потока воздуха, разницу давления и установленную систему фильтра. Для сборной полупроводниковой комнаты практическая цель - сделать ACH, покрытие FFU и обратный путь измеримыми после установки.

Проверки развертывания, которые связывают конструкцию сборной чистой комнаты с квалификацией объекта.
Пункт Почему это важно Проверка сайта
Предложение ACH Установляет емкость потока воздуха, но не класс частиц сам по себе. Измерите объем подачи, восстановление комнаты и результаты частиц.
Возвращающийся путь Управляет схемой метки и стабильностью давления. Проверьте поднятый пол, возвращение стены или низкий баланс открытия возвращения.
Установка фильтра Утечки могут обойти доставку чистого воздуха. Проведите тестирование утечки установленного фильтра, где это указано.
Контроль дверей и утечки Неконтролируемая утечка разрушает каскад давления. Проверьте герметики дверей, блокировки и трансферные отверстия.

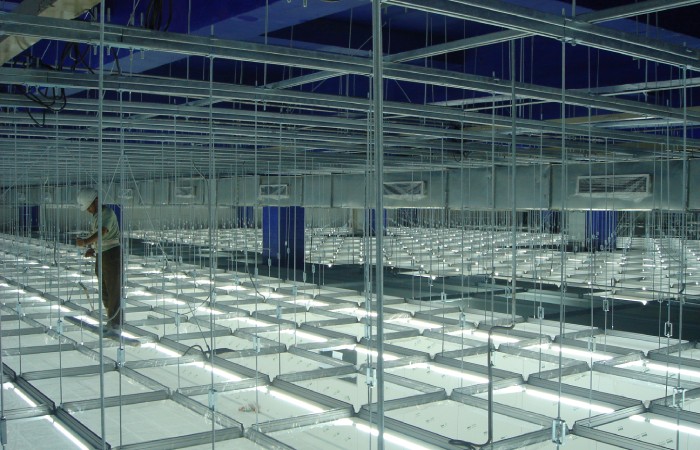

Сборная полупроводниковая сетка обслуживания потолка чистой комнаты, установленная над панелями чистой комнаты
Координация потолка и сервисной сети. Развертывание сборной чистой комнаты должно заблокировать позиции FFU, освещение, вешалки и доступ к обслуживанию до установки на объекте.

Зонирование давления

Зонирование давления должно соответствовать риску инструмента и потоку людей

Зонирование давления не является декоративной стрелкой на макете. Это связь, контролируемая утечкой между комнатами, коридорами, воздушными замками, пространствами для поддержки процесса и коммунальными гонками. Полупроводниковые установки часто требуют положительного давления для защиты частиц, но местные выхлопные газы, обработка химических веществ или опасные поддерживающие помещения могут потребовать другой стратегии.

Поэтому сборная чистая комната должна определить установленные точки давления, дверные блокировки, переходные окна, обратный поток воздуха, компенсации выхлопных газов и пределы сигнализации до прибытия модуля на место. Если они остаются до ввода в эксплуатацию, проекту могут потребоваться проникновения стен или изменения баланса, которые преодолевают преимущество скорости.

Для производственных районов с чувствительными процессными инструментами обзор зонирования давления должен включать маршруты технического обслуживания. Техник по обслуживанию, открывающий панель, дверь или поднятую половую плитку, может временно изменить каскад, если стратегия доступа не рассматривалась.

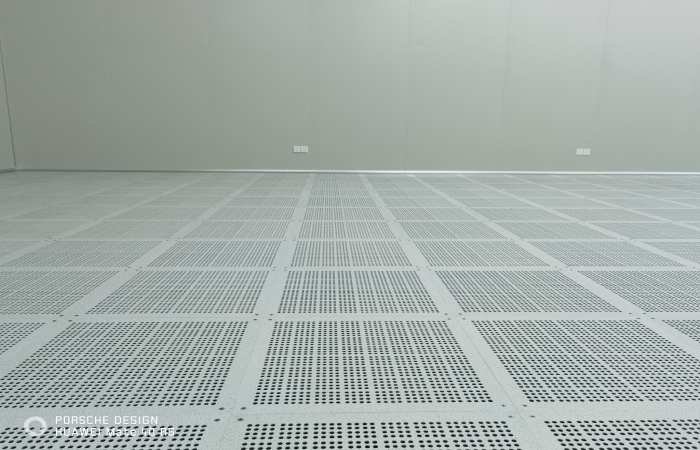

Полупроводниковая чистая комната поднятая деталь возвратного пола для зонирования воздушного потока и контроля давления
Возвращение деталей потока воздуха. Поднятые возвратные полы и возвратные стены влияют на эффективность ACH, стабильность давления и поведение восстановления чистой комнаты.

Готовность к запуску

Фабричная сборная фабрика должна кормить квалификацию сайта

Лучшие сборные пакеты чистых комнат покидают завод с отслеживаемыми чертежами и логикой установки, которая поддерживает квалификацию объекта. Рекомендуемые записи включают данные о материалах, размещении панелей, чертежах потолковой сетки, графике FFU, деталях дверей и окон, данных о уплотнении и герметиках, списке проникновения, списке электрических интерфейсов и пунктах проверки.

При запуске на месте команды должны подтвердить физическую установку, прежде чем преследовать результаты испытаний чистой комнаты: повреждение панели, отделка соединений, каялка двери, поведение блокировки, выравнивание потолка, сидение фильтра, объем потока воздуха, давление в комнате и тенденция восстановления должны быть проверены в контролируемой последовательности.

ISO 14644-16 Энергоэффективность в чистых комнатах. Для чистых полупроводниковых комнат ранняя координация потока воздуха и давления может уменьшить необходимость компенсации утечки избыточной мощностью вентилятора.

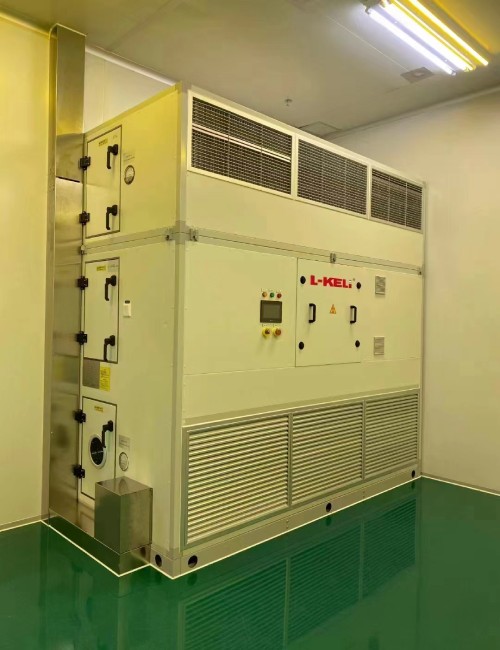

Устройство для обработки воздуха в чистой комнате, используемое для управления ACH и зонирования давления в сборной чистой комнате
Обработка воздуха и управление ACH. Поток воздуха, балансирующие амортизаторы и контроль давления должны быть интегрированы с сборным оболочком.

Проверка технических фактов

Источники, используемые в этой статье

Использованный факт Источник Последствия развертывания
Класс чистой комнаты основан на концентрации частиц в воздухе, а не только на ACH. ISO 14644-1 ACH должен быть проверен с помощью испытаний частиц и поведения воздушного потока.
Испытание чистой комнаты включает в себя методы утечки потока воздуха, разницы давления и установленной системы фильтра. ISO 14644-3 Изготовленные интерфейсы должны быть готовы к измеримым испытаниям на месте.
Проект чистой комнаты, строительство и запуск должны быть связаны. ISO 14644-4 Фабричное сборное изготовление должно сохранять задокументированное намерение проектирования.
Энергоэффективные чистые комнаты зависят от контролируемого потока воздуха и снижения утечки. ISO 14644-16 Зонирование давления не должно полагаться на избыточную мощность вентилятора для маскирования утечок.

Ссылки на стандарты

Ссылки на стандарты и записки общественного доступа

  • ISO 14644-1Официальная страница ISO для классификации чистоты воздуха в чистых помещениях по концентрации частиц.
  • ISO 14644-3Официальная страница ISO для методов испытаний в чистых комнатах.
  • ISO 14644-4Официальная страница ISO для проектирования, строительства и запуска чистых комнат.
  • ISO 14644-16Официальная страница ISO по энергоэффективности чистых комнат. Полный текст ISO может потребовать покупки или разрешенного доступа.

Часто задаваемые вопросы

Часто задаваемые вопросы о чистой комнате для сборных полупроводников

Соответствует ли сборная чистая комната автоматически классу ISO?

Нет. Сборная изготовление улучшает контроль строительства, но класс ISO все еще должен быть проверен путем испытания частиц в согласованном состоянии занятости и условиях эксплуатации.

Достаточно ли ACH для размера полупроводниковой чистой комнаты?

ACH полезен, но он должен быть сопровожден моделью потока воздуха, возвращающимся путём, тепловой нагрузкой, управлением источником частиц, выбором фильтра, размещением инструмента и зонированием давления.

Что нужно фиксировать перед производством сборной чистой комнаты?

Исправить размещение комнаты, цель ISO, потолковая сетка, стратегия FFU или AHU, график дверей, проникновения обслуживания, каскад давления, интерфейсы материалов и ответственность за испытания ввода в эксплуатацию.

Почему зонирование давления имеет значение при сборном развертывании?

Потому что в упаковку встроены панельные соединения, двери, возвраты, передачные отверстия и выхлопные компенсации. Если зонирование давления исправляется поздно, переработка места может стереть преимущество графика сборной изготовления.

Wonclean Инженерная записка

Рассматривать Prefab как систему, готовую к квалификации

Успешная сборная полупроводниковая чистая комната - это не просто более быстрая установка стенных панелей. Это скоординированная система конверта, потока воздуха и контроля давления, которая прибывает с меньшим количеством неизвестных и более четкими обязанностями по вводу в эксплуатацию.
