Снимаемые стенные системы чистой комнаты для реконфигурации полупроводникового процессного зала

Полупроводниковые процессы не остаются вечно замороженными. Проекты по изменению инструментов, расширению метрологии и повышению урожайности могут потребовать новых чистых зон. Снимаемые стенные системы чистых комнат помогают командам перестроить пространство, не рассматривая каждый ремонт как полную реконструкцию.

стенные системы чистой комнаты панели чистой комнаты двери чистой комнаты модульная чистая комната

Снимаемая стена – это не просто временная перегородка. В чистой полупроводниковой комнате она должна вести себя как часть границы давления, при этом позволяя в будущем удалять, заменять панель или корректировать макет. Этот баланс является причиной, почему детали стенной системы важны больше, чем только толщина панели.

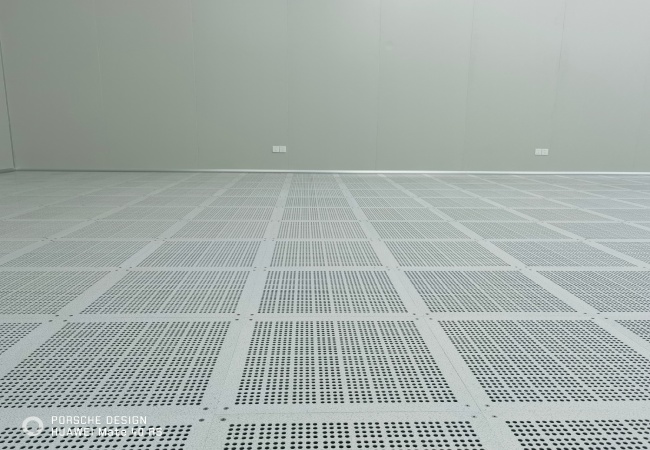

Настоящая полупроводниковая стена в чистой комнате и поднятая площадь пола для планирования реконфигурации
Реальная фотография проекта. Переконфигурация процесса начинается с проверки существующих стенных линий, поднятых половых зон и границ давления.

Логика ремонта

Переконфигурация начинается с существующей карты давления

Перед выбором модульных стенных систем чистой комнаты инженерная команда должна документировать существующий каскад давления, путь возвращения воздуха, поток воздуха, поведение двери и пути коммунального процесса. Перемещение стены может изменить больше, чем план этажа. Он может сменить пути утечки, уменьшить емкость обратного воздуха, блокировать доступ к обслуживанию или переместить дверь в неблагоприятное отношение давления.

Снимаемые стены полезны, потому что они позволяют делить, расширять или регулировать процессный зал с меньшим количеством гражданских работ. Конструкция все еще нуждается в фиксированных правилах: где можно снять панели, как повторно запечатаны соединения, как защищаются углы и как обрабатываются коммунальные услуги, когда меняется линия стены.

ISO 14644-4 применяется к новым, модифицированным и отремонтированным установкам чистых комнат. Это делает его непосредственно актуальным, когда полупроводниковая фабрика меняет существующие расположения стен чистой комнаты.

Детали стенной системы

Снимная стена все еще нуждается в интерфейсах чистой комнаты

Соединения в модульных стенных панелях чистой комнаты должны оставаться чистыми, промытыми и проверяемыми после перемещения. В качестве системы должны выбираться уплотнения, герметики, шпины, ковинги, дверные рамы, оконные рамы и сервисные проникновения. Если один компонент легко удалить, но другой требует разрушительной резки, стенная система на практике не действительно демонтируема.

Инженерные проверки модульных стен чистых комнат во время ремонта полупроводников.
Точка проектирования Почему это важно Рекомендуемый запись
Панельное соединение Контроль утечки, очистки и будущего удаления. Совместная деталь, тип уплотнения и фотографии осмотра.
Дверный интерфейс Влияет на поток персонала и восстановление давления. Дверная каялка, проверка уплотнения и логика блокировки, где используется.
Проникновение сервиса Может стать ловушкой для частиц или точкой утечки. График проникновения и процедура повторного уплотнения.
Панельное хранение Повторно используемые панели могут быть повреждены во время стажирования. Метод защиты и список идентификации панели.

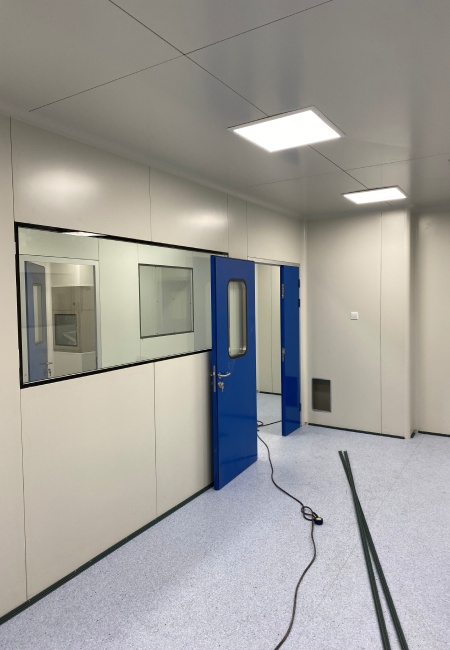

Реальная стена и дверь чистой комнаты, используемая для съемного планирования перегородки чистой комнаты
Реальная фотография проекта. Дверные рамы, оконные модули и панельные соединения должны рассматриваться как одна система стен чистой комнаты.

Работа с низким разрушением

Планируйте последовательность строительства вокруг производственного риска

Для фабрик, которые не могут закрыть большие площади, последовательность реконфигурации имеет такое же значение, как и окончательный чертеж. Временные барьеры, защищенные материальные пути, рабочие окна без смены, точки удержания отрицательного или положительного давления и этапы очистки должны быть записаны в описание метода до перемещения панелей.

Модульные стены чистой комнаты Wonclean могут поддерживать поэтапную установку, поскольку панели, двери и окна могут быть организованы в повторяемые модули. Важным шагом является маркировка каждой панели, защита чистых поверхностей во время стажирования и проверка того, что переустановленные панели не рассматриваются как новая работа без осмотра.

ISO 14644-3 является актуальным после реконфигурации, поскольку модифицированная чистая комната по-прежнему нуждается в испытаниях на характеристики, связанные с давлением, потоком воздуха и чистотой, определенные проектом.

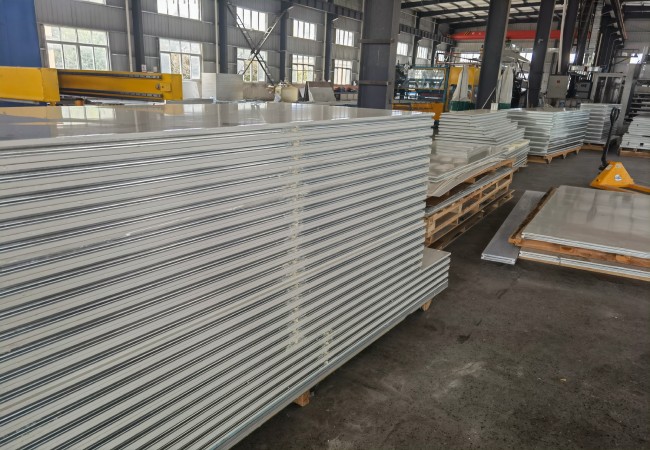

Настоящие стенные панели чистой комнаты на фабрике для модульного ремонта стенной системы чистой комнаты
Реальная фотография проекта. Установка и идентификация панелей уменьшают ошибки установки во время поэтапного ремонта чистой комнаты.

Квалификационный просмотр

Не рассматривайте перемещенную стену как косметическое изменение

При перемещении модульных стен чистой комнаты следует пересмотреть план квалификации. Разница давления, баланс потока воздуха, классификация частиц, ожидание восстановления и реакция на тревогу могут измениться. Чистая комната может все еще выглядеть так же, но граница комнаты изменилась.

ISO 14644-1 остается эталоном для классификации чистоты частиц в воздухе. После перестройки группа по проекту должна определить, требуется ли для оценки воздействия изменений полная классификация, частичное повторное испытание или целенаправленная проверка.

Проверка технических фактов

Что делает и не утверждает эта статья

  • Снимаемые стены чистой комнаты могут уменьшить сбои в ремонте, но они не устраняют необходимости в решениях по контролю изменений, уборке и переквалификации.
  • Модульные стенные панели чистой комнаты следует оценивать как систему с дверями, окнами, крышками, потолковыми соединениями и сервисными проникновениями.
  • Перемещенная стена может изменить каскад давления и баланс воздушного потока даже при повторном использовании тех же панелей.
  • Статья не заменяет обзор кода для конкретного проекта, план квалификации ISO или процесс утверждения качества владельца.

Ссылки на технические стандарты

Источники для обзора во время инженерии

  • ISO 14644-4Используется там, где обсуждаются модифицированный и отремонтированный дизайн, строительство и запуск чистой комнаты.
  • ISO 14644-3Используется там, где обсуждаются методы испытаний в чистой комнате после модификации.
  • ISO 14644-1Ссылка: где обсуждается классификация частиц в воздухе после реконфигурации.
  • ISO 14644-2полезно для мониторинга и демонстрации непрерывной производительности чистой комнаты после изменений.

Часто задаваемые вопросы

Частые вопросы

Что такое съемная стенная система чистой комнаты?

Это модульная стенная система, предназначенная для обеспечения поверхностей и соединений чистой комнаты, позволяющих в будущем удалять, заменять или переконфигурировать контролируемыми методами работы.

Когда полупроводниковые фабрики должны использовать модульные стены чистой комнаты?

Они полезны, когда процессы могут меняться, инструменты могут быть заменены или ремонт должен осуществляться поэтапно с меньшими нарушениями соседних производственных районов.

Необходимо ли переместить стены?

Обычно требуется оценка воздействия изменений. Испытания на давление, поток воздуха и частицы могут потребоваться в зависимости от размера и риска модификации.

Какие детали облегчают повторное использование модульных стен чистой комнаты?

Маркировка панелей, защищенные ступени, доступные соединения, заменные уплотнения, документированные проникновения и нерушительные интерфейсы дверей или окон улучшают повторное использование.
