Сборные лабораторные блоки для мониторинга фармацевтической окружающей среды и подготовки образцов
Планируйте сборные лабораторные блоки для мониторинга фармацевтической окружающей среды и подготовки образцов с чистым зонированием, HVAC, коммунальными услугами и модульной интеграцией стенных панелей.
Система стены чистой комнаты панели чистой комнаты двери чистой комнаты коробка прохода
Мониторинг окружающей среды и подготовка образцов близки к производственному риску, даже когда они не выглядят так драматически, как наполнение, лиофилизация или производство с высокой производительностью. На фармацевтическом заводе эти вспомогательные лаборатории получают образцы, готовят медиа или тампоны, ручают пластины, сценические инструменты, документируют наблюдения и подают данные обратно в решения по качеству. Сборная лабораторная установка может сократить путь строительства, но только тогда, когда конверт чистой комнаты, HVAC, каскад давления, коммунальные услуги и квалификационные интерфейсы разработаны в качестве одной системы.
Используемые технические ссылки
Эта статья ссылается Приложение 1 к GMP ЕС для стратегии борьбы с загрязнением и ожиданий чистых комнат, ISO 14644-1 для классификации воздушных частиц, ISO 14644-2 для мониторинга доказательств, ISO 14644-4 для проектирования и запуска чистых комнат, и Руководство по валидации процесса FDA для жизненного цикла квалификационного мышления.
Почему это важно
Лаборатория поддержки контроля качества по-прежнему входит в стратегию контроля загрязнения
Для мониторинга окружающей среды и подготовки образцов главный риск редко заключается в одном компоненте. Риск обычно появляется на интерфейсах: дверь, которая открывается в неправильном направлении давления, проникновение стены, которое трудно очистить, воздушная решетка, которая конфликтует с размещением рабочей столицы, проход, который создает скрытый скорой путь передачи, или коммунальное соединение, которое должно быть переработано после прибытия лаборатории на место.
В приложении 1 к GMP ЕС большое внимание уделяется стратегии контроля загрязнения для стерильных производственных сред. Поэтому сборный лабораторный блок должен быть разработан в рамках этой стратегии, а не в качестве отдельного комнатного продукта. Его стенные панели, двери, потолковые модули, терминалы HVAC, приборы давления, электрические точки, дренажи, где это применимо, и детали чистки должны поддерживать операционную процедуру, которую команда по качеству позже защитит во время аудита.
| Дизайн зоны | Вопрос для решения | Влияние инженерии чистых комнат |
|---|---|---|
| Зонирование помещений | Какие виды деятельности требуют разделения: получение образцов, подготовка, стадионирование инкубации, зона приборов, хранилище отходов или документация? | Определяет перегородки, двери чистой комнаты, проходные ящики, отношения давления и маршруты очистки. |
| HVAC | Какой класс чистой комнаты, температура, влажность и частота мониторинга необходимы для процесса? | Приводы фильтрации HEPA, смены воздуха, размещение терминала, стратегия возвращения воздуха и логика сигнализации. |
| Коммунальные услуги | Каким скамейкам нужна энергия, данные, газы, вода или местные выхлопные газы? | Определяет проникновения стен, сервисные панели, доступ к обслуживанию и сферу предварительной установки завода. |
| Квалификация | Какие тесты должны быть проведены на FAT, SAT, IQ, OQ или PQ? | Держит единицу в соответствии с ISO 14644-1 классификации и ISO 14644-2 мониторинг доказательств. |
Инженерная логика
Префабрикация работает, когда интерфейсы заморожаются рано

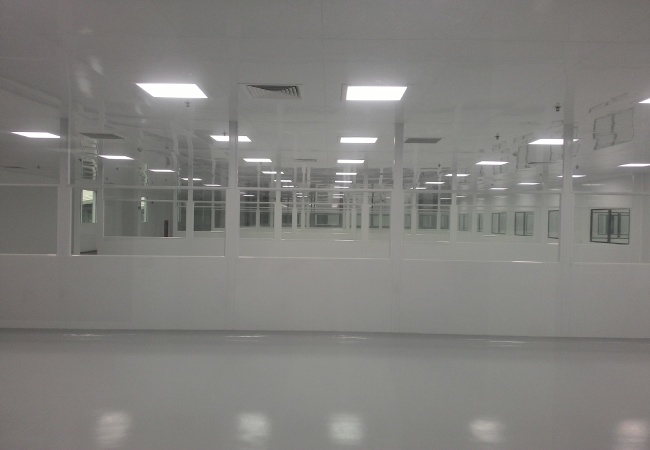

Преимуществом сборных лабораторных блоков является не просто более быстрая стенная установка. Реальным преимуществом является ранняя координация. Если владелец, конструктор HVAC, поставщик конверта чистой комнаты и пользователь оборудования соглашаются о карте интерфейса перед производством, многие поздние конфликты на месте исчезают. Открытия стенных панелей могут быть запланированы на заводе, дверные каялки могут соответствовать потоку образца, потолковые панели могут выравниваться с диффузорами и освещением, а сервисные маршруты могут быть зарезервированы, где техники могут добраться до них.

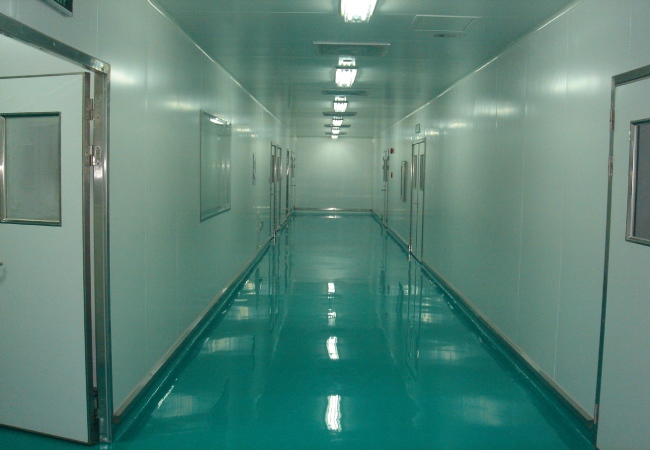

Для лабораторий мониторинга окружающей среды два макета часто вызывают проблемы. Первая - это компактная комната, где рабочие столы блокируют возвращение воздуха или доступ к очистке. Второй - узкий опорный коридор, где проходы, дверные блокировки, дисплеи давления и аварийные маршруты конкурируют за одно и то же стенное пространство. Систему стен чистых комнат Wonclean следует рассматривать как координационную платформу: панели, двери, окна и проникновения закрываются вместе, а не выбираются как отдельные отдельные отдельные элементы.
Дизайн конверта
Стенные панели, двери и окна должны поддерживать очистку и наблюдение

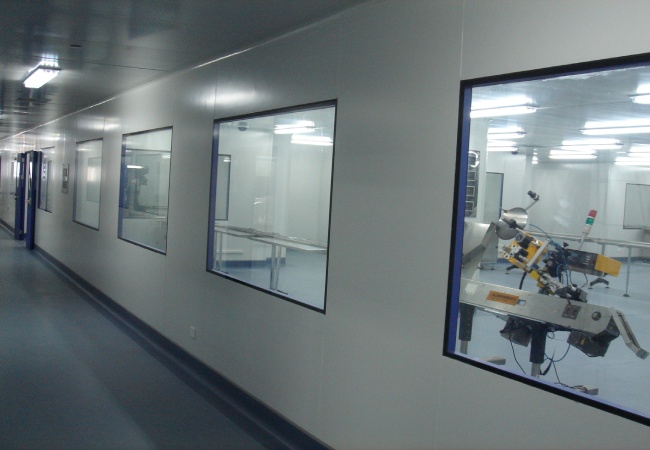

Сборная фармацевтическая лаборатория обычно нуждается в большем количестве наблюдений, чем простая складская комната. Операторам может потребоваться проверить состояние прибора, стажирование образца или состояние комнаты без открытия двери. Окна для наблюдения за промывкой уменьшают ненужный вход, но они также вводят герметические детали, которые должны быть согласованы с соединениями стенных панелей, профилами рам и процедурами очистки.
Двери чистой комнаты должны выбираться в соответствии с направлением давления, частотой движения, химией чистки и функцией комнаты. Дверные уплотнения, метки, оконные рамы, замки и шарниры все влияют на утечку и чистку. Для подготовки образца важным вопросом конструкции является не только то, может ли дверь закрыться; это создает ли дверь, прилегающая панель, порог и монитор давления повторяемую рабочую границу.
В случаях, когда ожидается воздействие мокрой чистки или дезинфекционного средства, кожа панели, покрытие, герметик и угловые детали должны быть проверены с учетом чистящих средств объекта. Название статьи ориентировано на сборные лабораторные блоки, но производительность зависит от решений о материалах для стен небольших чистых комнат, которые появляются задолго до того, как блок отправляется.
HVAC и мониторинг
Не рассматривайте HVAC как отдельное дополнение
ISO 14644-4 соединяет конструкцию чистой комнаты с концепцией потока воздуха, установкой и запуском. На практике это означает, что сборный блок должен быть поставлен с достаточной конструкционной информацией для балансирования и квалификации потока воздуха. В координационной модели должны быть видны терминалы подачи, обратные пути, краны давления, позиции датчиков и панели доступа. Если их оставить до установки на площадке, модульное преимущество ослабляется.
Для мониторинга окружающей среды и подготовки образцов конструкция HVAC обычно должна сбалансировать три потребности: защитить образец от загрязнения помещения, защитить прилегающие производственные районы от неконтролируемой передачи и сохранить операторов достаточно комфортными для точной повторяющейся работы. Правильный каскад давления зависит от оценки риска. Положительное давление может защитить чистую деятельность; Отрицательное давление может потребоваться для определенных опасных или связанных с сдерживанием операций. Статья не должна обещать единого универсального направления давления.
Контрольный список закупок
Что подтвердить перед началом производства
- Список номеров, цель класса чистой комнаты и состояние работы для каждой комнаты.
- Потоки персонала, образцов, отходов и очистки, включая точки передачи и дверные блокировки, когда это необходимо.
- Тип панели, толщина панели, отделка поверхности, угловые детали, оконные рамы и герметическая стратегия.
- Концепция потока воздуха HVAC, расположение терминалов HEPA, возвращающиеся пути, балансирующие амортизаторы и позиции датчиков.
- График проникновения электроэнергии, данных, газов, воды, стоков, выхлопных газов и будущего расширения.
- Проверка завода, прием на месте, ISO 14644 Испытание и ответственность пользователей SOP.
Проверка технических фактов
Что утверждает эта статья и что она не утверждает
Поддерживаемые претензии
Сборные лабораторные блоки могут уменьшить работу на объекте, когда панели, HVAC, коммунальные и квалификационные интерфейсы координируются перед производством. ISO 14644 Приложение 1 к GMP ЕС поддерживает подход, основанный на риске, к проектированию чистых помещений, мониторингу и контролю загрязнения.
Не претензии
В этой статье не присваивается универсальный класс чистой комнаты, скорость изменения воздуха, значение давления или совместимость с дезинфекционными средствами. Они должны быть подтверждены URS, оценкой риска, требованиями к процессу и документацией о валидации.
Часто задаваемые вопросы
Сборные фармацевтические лабораторные блоки: Часто задаваемые вопросы
Можно ли использовать сборный лабораторный блок для подготовки образцов GMP?
Да, если спецификация требований пользователя, зонирование, концепция HVAC, конверт чистой комнаты, коммунальные услуги и план квалификации соответствуют риску процесса GMP. Сам блок не заменяет валидацию.
Какие ключевые слова нацелены на эту тему?
Статья, естественно, ориентирована на сборные лабораторные блоки, модульные лабораторные здания и модульные лаборатории, особенно для фармацевтического мониторинга окружающей среды и приготовления образцов.
Что следует проверить на заводе перед отгрузкой?
Целостность панели, установка двери, уплотнение окон, проникновения в сервис, потолковые отворы, освещение, видимые интерфейсы HVAC и пакеты документации должны быть проверены до доставки на место.
