Руководство по выбору модульной аптеки Чистые комнаты для быстрой поставки проекта
Группы по закупкам сравнивают модульная аптека чистые комнаты следует оценить больше, чем скорость доставки. На практике модульное строительство чистой комнаты успешно, когда коммунальные услуги, каскад давления и логика ввода в эксплуатацию решаются до изготовления, в то время как модульные панели чистой комнаты выбираются для герметизации, чистоты и контроля будущих изменений, и ранние инженерный обзор проекта используется для подтверждения пределов подъема, интерфейсов сайта и последовательности проверки.
Какие типы проектов лучше всего подходят для чистых комнат модульной аптеки?
Модульные чистые комнаты аптеки подходят для проектов, где определенность графика, повторяемое качество строительства и уменьшенное нарушение площадки важнее, чем полностью индивидуальное последовательное построение площадки. Это особенно актуально для фармацевтических производственных комплексов, зон поддержки композиций, пилотных заводов, упаковочных помещений для медицинских устройств, помещений поддержки биотехнологий, лабораторий безопасности пищевых продуктов и зон сборки точных приборов, которые нуждаются в контролируемых средах без длительных периодов строительства на месте.

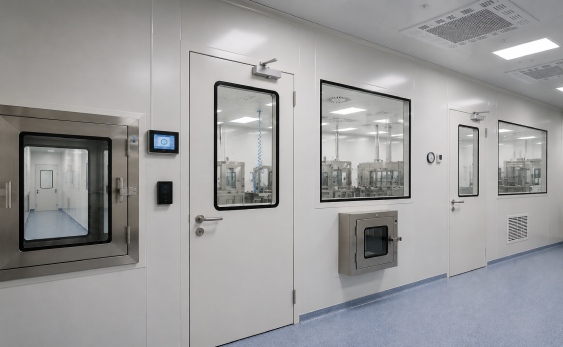

Наиболее сильным случаем использования обычно является расширение внутри эксплуатационного объекта или новое контролируемое пространство в регионе с тесной доступностью рабочей силы, трудными погодными окнами или строгими ограничениями отключения. В этих ситуациях сборные стенные системы, двери чистых комнат, окна чистых комнат и готовые к коммунальному обслуживанию потолковые секции могут помочь уменьшить пыль на объекте, уменьшить работу по мокрой торговле и сократить последовательность между завершением комнаты и вводом в эксплуатацию.
Модульная доставка также полезна, когда позднее проект может потребовать перемещения, поэтапного расширения или удаленного развертывания. Контейнерная лаборатория или гибридное модульное приложение могут быть подходящими для спутниковых испытаний, временной поддержки производства или поэтапного увеличения мощности при условии, что конструкция, транспортные удерживающие устройства, повторно подключаемые услуги и стратегия контроля давления разрабатываются заранее, а не импровизируются после поставки.
Какие технические параметры важны перед утверждением модульного строительства чистой комнаты?
Наиболее важными техническими параметрами являются те, которые влияют на классификацию, восстановление, чистоту и рабочую стабильность после передачи. Для модульных чистых комнат аптеки покупатели должны сначала определить целевую стратегию чистоты, такую как критическая защита класса ISO 5, поддерживаемая окружающими районами класса ISO 7 или класса ISO 8, вместе с применимой интерпретацией GMP для процесса и маршрута продукта. Когда команды ссылаются на классификации, они должны использовать официальный ISO 14644 Классификация чистой комнаты терминологии вместо опоры на неформальные маркетинговые описания.
Давление и поток воздуха должны рассматриваться как эксплуатационные элементы контроля, а не как элементы линии на листе котировки. Для соседних помещений различных классов дифференциальное давление около 10-15 Па является общей конструкционной ориентировочной точкой, но окончательная установленная точка должна следовать частоте использования двери, расположению обратного воздуха, потребностям в сдерживании и риску процесса. ACH также следует оправдать функцией комнаты, тепловой нагрузкой, нагрузкой людей, нагрузкой оборудования и ожиданиями восстановления, а не скопировать из общего шаблона.
Контроль температуры и влажности заслуживает одинакового внимания. Многие проекты начинаются с общих конструкционных ориентиров около 20-24 ° C и 45-60% относительной влажности, но это не универсальные пределы; Они должны соответствовать чувствительности продукта, комфорту оператора, потребностям в статическом управлении, химии чистки и диапазону управления HVAC как в нормальных, так и в беспокойных условиях.
Координация потолка и конверта должна быть проверена на раннем этапе. Общие размеры координации FFU и потолковой сетки, такие как 1200 × 1200 мм и 1200 × 600 мм, могут упростить макет фильтра, макет освещения и доступ к обслуживанию, но только если путь нагрузки сетки, логика панели доступа и отверстия MEP закреплены до изготовления. Для модульных панелей чистой комнаты покупатели должны сравнивать основные варианты, такие как каменная шерсть, оксид магния, алюминиевый пай и PU в соответствии с огневыми характеристиками, весом, плоскостью, тепловым поведением, ударностью и методом очистки.
Покупатели также должны запросить письменное заявление о повторном использовании и перемещении. Полезным показателем является не маркетинговое утверждение о «повторном использовании» в целом, а практический ответ на то, сколько панелей, элементов потолка, дверей, окон и сервисных модулей можно демонтировать, переместить и переквалифицировать после изменения макета, и какая переработка сайта все еще будет необходима, когда будут изменены коммунальные услуги или проникновения.
Почему команды по закупкам ошибочно указывают модульные панели чистой комнаты и задерживают проект?
Наиболее распространенной ошибкой является рассмотрение стенной панели как самостоятельного продукта, а не как части конверта чистой комнаты. Сэндвич-панель чистой комнаты, которая выглядит приемлемой на бумаге, все еще может создать утечку, трудность с очисткой и плохой доступ к обслуживанию, если проект не определяет геометрию соединений, угловые детали, дверные рамки, интерфейсы окна, проникновения коробки и переходы от потолка к стене до изготовления.
Еще одна дорогостоящая ошибка - выбор только по типу ядра. Каменная шерсть, МГО, алюминиевые медоносные и ПУ-панели решают разные инженерные проблемы, но ни одна из них автоматически не корректна для каждого аптекального проекта. Огнестойкость, акустическое поведение, тепловая производительность, жесткость, воздействие коррозии, детали герметизации и метод очистки все имеют значение. Неправильный выбор может привести к последующему усилению, дополнительным уплотнениям или ограничениям в отношении того, как комната чистится и обслуживается.
Команды также теряют время, когда они недостаточно определяют управление интерфейсом для вспомогательных систем. Если позиции воздушного душа, линии перегородки чистой комнаты, направления качалки двери чистой комнаты, линии зрения окна и открытия коробок для прохождения оставляются решениям на этапе установки, результатом часто является повторная резка, добавленная пыль, неудобный поток персонала и длительная ввода в эксплуатацию. Быстрая модульная доставка работает только тогда, когда интерфейсы замораживаются достаточно рано, чтобы изготовить их правильно один раз.
Как должно модульное строительство чистой комнаты координироваться с потолковой сеткой, HVAC, воздушными замками и проходными коробками?

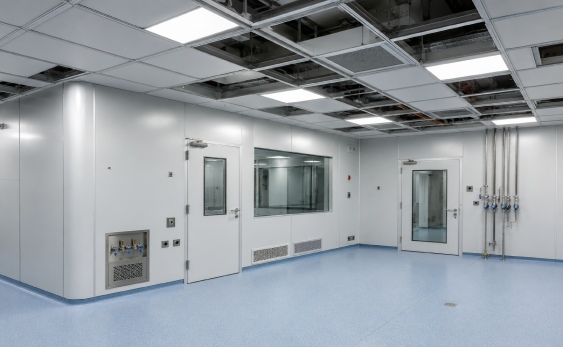

Хорошая модульная конструкция чистой комнаты координирует все основные системы вокруг потока воздуха, доступа и обслуживания. В большинстве аптекальных проектов сетка потолка чистой комнаты является не только опорной рамой; это сервисная платформа для блоков FFU, фильтров HEPA чистой комнаты, освещения, пустых панелей, испытательных точек и отворов для обслуживания. Если потолковая сетка запланирована поздно, покрытие воздушного потока, доступ к фильтру и выравнивание освещения часто страдают.
Система стены должна быть скоординирована с системой потолка до выпуска изготовления. Модульное расположение панелей чистой комнаты должно соответствовать стратегии возвращения воздуха, высотам оборудования, дверным рамам, очищающим окнам и проникновениям в коммунальные помещения, чтобы окончательная комната сохраняла стабильность давления и оставалась легкой в очистке. Это также место, где Wonclean может поддерживать проектные команды, координируя детали перегородки чистой комнаты, сборную изготовление завода и чертежи интерфейса до начала работы на площадке.
Кондиционер и каскад давления должны быть рассмотрены вместе с логикой доступа к комнате. Чистые комнаты, предназначенные для фармацевтического использования, обычно требуют фильтрованного пути подачи, соответствующего размещения обратного воздуха, определенных целей восстановления и контролируемых отношений давления. Когда персонал или материалы перемещаются между зонами, воздушный замок чистой комнаты и коробка для прохода не являются аксессуарами; Они являются частью стратегии борьбы с загрязнением. Заблокированные двери, разумные маршруты передачи и планирование восстановления часто важнее, чем добавление компонентов после того, как макет уже фиксирован.
Воздушные души также могут быть полезны, но только тогда, когда они соответствуют модели движения и логике одежды. В некоторых проектах лучшее решение – это не «больше оборудования», а более чистая последовательность управления дверью, передачи материала и контролируемого восстановления давления. Поэтому командам по закупкам следует спросить, скоординировал ли поставщик систему управления воздушным душем, проходной коробкой, дверью чистой комнаты, окном чистой комнаты и ОВК в одну последовательность, а не ставил цены на них как на отдельные элементы.
Что должны сравнивать команды по закупкам в таблице отбора?
Хорошая таблица сравнения должна уменьшить двусмысленность перед покупкой. Наиболее полезная версия связывает каждую проблему покупателя с одной рекомендованной системой, одной технической проверкой и одним четким риском проекта, если она игнорируется.
| Вопрос покупателя | Рекомендуемая система | Проверка ключа | Риск, если игнорируется |
|---|---|---|---|
| Нужна быстрая установка комнаты на эксплуатационном заводе? | Модульная конструкция чистой комнаты | Разделение модуля, маршрут крана, связки MEP | Скользка графика и переработка сайта |
| Нужен чистящийся и запечатанный стенный конверт? | Модульные панели чистой комнаты | Тип ядра, промывательные соединения, герметические проникновения | Утечка и неисправность в очистке |
| Нужны надежные фильтры, свет и координация доступа? | Сетка потолка чистой комнаты | 1200 × 1200 / 1200 × 600 макет, путь нагрузки | Столкновения FFU и плохой доступ к обслуживанию |
| Нужно удаленное, поэтапное или подвижное чистое пространство? | Контейнерная лаборатория | Транспортная рама, удерживающее устройство вибрации, план повторного соединения | Транзитные повреждения и трудное перемещение |
| Нужен стабильный каскад давления и поток материала? | HVAC, воздушный замок и пакет коробки прохода | База ACH, цель 10-15 Па, блокировки, возвращающий воздух | Дрифт загрязнения и медленное восстановление |
Может ли быстрая поставка проекта по-прежнему защитить готовность к GMP?
Быстрая поставка все еще может защитить готовность к GMP, когда проект использует сборную изготовление, чтобы уменьшить неопределенность места, а не избежать инженерии. Решительным фактором является то, охватывает ли спецификация уже цели классификации, каскад давления, дверные блокировки, чистоту, доступ к обслуживанию и последовательность для установки, испытания и квалификации до того, как первый модуль покинет завод.
На практике менеджеры по закупкам должны отдать предпочтение поставщикам, которые могут объяснить, как модульный конверт, потолковая сетка чистой комнаты, интерфейсы HVAC, детали панелей сэндвича чистой комнаты и размещение воздушного замка или проходной коробки будут проверяться перед установкой. Этот подход помогает уменьшить коррекции уплотнения на поздней стадии, неожиданные дисбалансы потока воздуха и избежимые задержки проверки после того, как комната физически завершена.
Команда Wonclean помогла нам заблокировать соединения панелей, опоры потолка и коммунальные интерфейсы до того, как блоки достигли объекта, что уменьшило переработку установки, улучшило последовательность уплотнения и облегчило демонстрацию готовности к проверке во время запуска.
Инженерный менеджер проекта, программа расширения фармацевтической промышленности
