Руководство по установке чистой комнаты для лучшего проектирования и строительства чистой комнаты, обслуживания и долгосрочной производительности

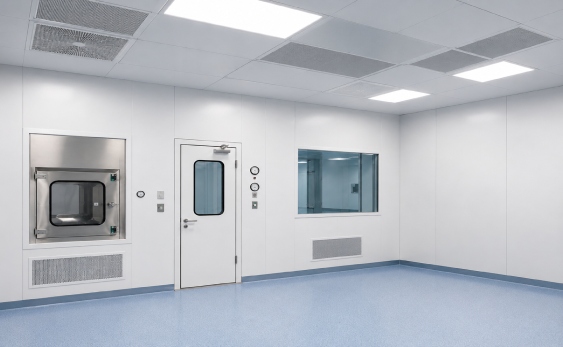

Надежный установка чистой комнаты планируется как часть полного жизненного цикла проекта, а не рассматривается как последний этап после закупок. Для проектов ISO/GMP, хороший Проектирование и строительство чистых комнат соединяет стенные панели, потолковые сетки, HVAC, воздушный душ, коробку прохода, дверь чистой комнаты и решения окон чистой комнаты с долгосрочными обслуживание чистой комнаты доступ, стабильность давления и будущие требования к расширению.
Какие проекты чистой комнаты нуждаются в планировании жизненного цикла вместо покупки компонентов?
Планирование жизненного цикла чистой комнаты наиболее ценно, когда проект должен поддерживать стабильную чистоту, давление и доступ к обслуживанию после передачи. Фармацевтические, медицинские устройства, биотехнологии, полупроводники, упаковка продуктов питания и точные приборы часто сталкиваются с рисками проекта, когда компоненты чистой комнаты покупаются отдельно, не проверяя, как корпус, поток воздуха, контроль доступа и маршрут обслуживания будут работать вместе.
Проект чистой комнаты должен выбираться по риску процесса, а не только по размеру комнаты. Комнаты класса ISO 5, класса ISO 7 и класса ISO 8 могут требовать различной интенсивности потока воздуха, покрытия фильтрацией, каскада давления и доступа к очистке, в то время как среды класса GMP B / C / D также требуют практического контроля движения персонала, передачи материалов и риска загрязнения. Покупатели должны согласовать свою цель проекта с ISO 14644 Классификация чистой комнаты до завершения размещения помещения и интерфейсов оборудования.
Какие технические параметры следует подтвердить перед установкой чистой комнаты?
Покупатели должны подтвердить основные параметры производительности до начала установки чистой комнаты, потому что поздние решения могут создать переработку полей и нестабильную работу. Минимальный обзор должен включать класс чистоты, изменения воздуха ACH в час, дифференциальное давление, температуру, относительную влажность, размещение HEPA или FFU, путь возвращения воздуха, частоту открытия дверей и ожидания восстановления после перемещения персонала или материалов.
Контроль давления является одним из самых важных ранних решений. Многие проекты чистой комнаты ISO/GMP используют дифференциальное давление 10-15 Па, но окончательный каскад давления должен соответствовать риску процесса, соседнему классу комнаты и модели открытия дверей. Если стенная система, потолковая сетка, двери, проходные ящики и HVAC не координированы, комната может соответствовать требованию к чертежу, но все же подвергается дрейфу давления во время ежедневной работы.
Температура и влажность также должны рассматриваться в качестве технических конструкционных данных. Общие рабочие показатели для многих контролируемых сред - 20-24 ° C и 45-60% относительной влажности, но конечные значения должны соответствовать чувствительности продукта, комфорту оператора, тепловой нагрузке оборудования и требованиям процесса. Эти цели влияют на размеры ВВК, изоляцию панелей, риск конденсации, площадь обслуживания потолка и долгосрочную нагрузку на обслуживание чистых комнат.
Как дизайн и строительство чистой комнаты влияют на скорость установки?
Проект и конструкция чистой комнаты влияют на скорость установки, поскольку каждая поздняя смена интерфейса увеличивает резку, уплотнение, производство пыли и координацию работы на месте. Модульный подход может уменьшить неопределенность установки, когда до производства подтверждаются перегородные панели чистой комнаты, модули потолковой сетки, дверные рамы, оконные отверстия, рукавы проходящих ящиков, проникновения коммунальных систем и интерфейсы HVAC.
Самая быстрая установка не всегда является лучшей установкой. Чистая комната может быть быстро собрана, но все же создает долгосрочные проблемы, если соединения панелей не закрыты правильно, доступ к потолку заблокирован, обратный воздух плохо расположен или двери чистой комнаты мешают потоку материалов. Группы по проекту должны рассмотреть эффективность установки вместе с восстановлением давления, доступом к очистке и будущими потребностями в модификации.
Почему стенные панели, потолковая сетка, HVAC, двери и проходные коробки нуждаются в системной координации?
Компоненты чистой комнаты нуждаются в координации системы, поскольку контроль загрязнения зависит от взаимодействия между поверхностями, потоком воздуха, доступом и обслуживанием. Системы разделений чистых комнат и модульные стенные панели обеспечивают герметичный конверт, потолковая сетка чистых комнат поддерживает фильтрацию FFU или HEPA, HVAC контролирует поток воздуха и давление, в то время как воздушные души и проходные коробки управляют маршрутами передачи персонала и материалов.
Сетка потолка чистой комнаты должна быть пересмотрена перед установкой, потому что макет фильтра, светодиодные панели, панели обслуживания, точки спринклера и терминалы HVAC все конкурируют за потолковое пространство. Общие FFU и потолковые модули могут использовать координацию 1200 × 1200 мм или 1200 × 600 мм, в зависимости от покрытия воздушного потока и доступа к обслуживанию. Если потолковая сетка планируется слишком поздно, проект может столкнуться с неправильным выравниванием фильтра, труднодоступными зонами обслуживания или неравномерным распределением воздушного потока.
Двери чистой комнаты, окна чистой комнаты, воздушные души и коробки для прохождения также должны рассматриваться в качестве интерфейсов давления и очистки. Загерметированная рама, окно для промывания, чистимая поверхность и правильно последовательная коробка для прохождения могут помочь уменьшить ловушки частиц и неконтролируемый обмен воздухом. Когда Wonclean координирует эти системы с модульными монтажными чертежами, проект может уменьшить избежимые конфликты интерфейса до начала работы на объекте.
Какие ошибки в закупках создают проблемы с обслуживанием чистых комнат позже?
Наиболее распространенной ошибкой в закупках является выбор материалов для чистых комнат только по цене покупки. Дешевые панели, двери или потолковые детали могут увеличить затраты на обслуживание, если они создают сложную очистку, слабую герметизацию, плохую устойчивость к ударам, риск коррозии или ограниченный доступ к фильтрам и коммунальным услугам. При закупке следует учитывать техническое обслуживание чистой комнаты, поскольку каждая скрытая точка обслуживания может стать риском выключения в будущем.
Еще одна ошибка — игнорировать будущее расширение. Многие проекты чистой комнаты начинаются с одной производственной зоны, а затем требуют дополнительной упаковки, тестирования, хранения или лабораторных зон. Если фаза проектирования и строительства чистой комнаты не резервирует коммунальных мощностей, съемной логики перегород, доступа к потолку и будущих позиций дверей, позднее расширение может потребовать ненужного сноса и более длительного простоя.
Покупатели также должны избегать отделения монтажных чертежей от чертежей обслуживания. Группы технического обслуживания должны знать, где расположены фильтры HEPA, блоки FFU, датчики давления, решетки обратного воздуха, электрические маршруты и герметизированные панели доступа. Чистая комната, которую легко установить, но трудно поддерживать, может стать дорогой во время замены фильтра, проверки утечки, регулирования давления и обычной чистки.
Какие проверки покупателей снижают риски в течение всего жизненного цикла?
Покупатели могут снизить риск жизненного цикла, связав каждый вопрос о закупках с измеримой инженерной проверкой. Цель заключается не в покупке дополнительного оборудования, а в том, чтобы подтвердить, что установка чистой комнаты, корпус, поток воздуха, контроль доступа и стратегия обслуживания чистой комнаты могут работать вместе после передачи.
| Вопрос покупателя | Рекомендуемая система | Проверка ключа | Риск, если игнорируется |
|---|---|---|---|
| Нужна быстрая установка чистой комнаты? | Модульная система чистой комнаты | Сфера изготовления и чертежи интерфейса | Вырезание сайта и задержка графика |
| Нужен стабильный контроль давления? | HVAC и каскад давления | 10–15 Па эталонный и обратный воздушный маршрут | Дрифт давления во время работы |
| Нужны чистящиеся поверхности корпуса? | Стенные панели и перегородка чистой комнаты | Запечатанные соединения и интерфейсы промывания | Утечки и грязные ловушки |
| Нужно надежное обслуживание фильтров? | Сетка потолка чистой комнаты и макет FFU | Логика доступа 1200×1200 / 1200×600 мм | Сложная замена HEPA |
| Нужна чистая передача материала? | Пропускная коробка и маршрут воздушной блокировки | Интерблокировка, последовательность дверей, частота передачи | Риск перекрестного загрязнения |
| Нужны более низкие затраты на модернизацию в будущем? | Модульная многоразовая стенная система | Путь расширения и резервная коммунальная мощность | Длительное закрытие и высокая стоимость переработки |
Могут ли модульная установка улучшить долгосрочное обслуживание чистой комнаты?

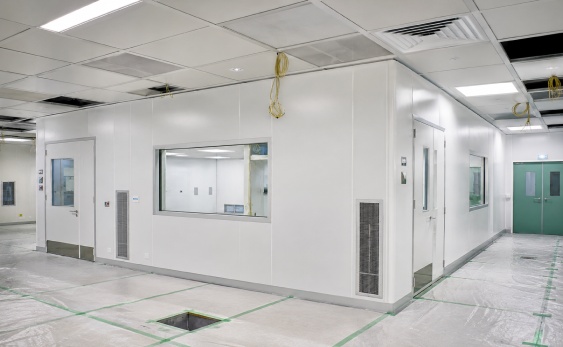

Модульная установка может улучшить долгосрочное обслуживание чистой комнаты, когда система предназначена для доступа, замены и будущих модификаций с самого начала. Снимаемые стенные панели, скоординированные зоны обслуживания потолка, доступные модули FFU, видимые точки мониторинга давления и очищаемые дверные и оконные рамки могут помочь командам по обслуживанию работать без ненужного беспокойства соседних чистых зон.
Конструкция, удобная для обслуживания, должна включать в себя четкий доступ к фильтрам, амортизаторам, датчикам давления, освещению, устройствам управления проходной коробкой, дверным блокировкам и герметическим соединениям панелей. Это особенно важно в областях поддержки производства ISO класса 7 и ISO класса 8, где обычная чистка, замена фильтров и проверка давления должны проводиться без повторных перерывов в контроле загрязнения.
Wonclean может поддерживать планирование жизненного цикла, координируя проектирование и строительство чистой комнаты с модульными деталями установки чистой комнаты, системами стенных панелей, размещением потолковой сетки, дверями чистой комнаты, окнами чистой комнаты, воздушными душами, проходными коробками, интеграцией HVAC и планированием доступа к обслуживанию. Практической ценностью является более чистый рабочий процесс установки, меньше конфликтов интерфейса и более удобная чистая комната после начала эксплуатации.
